Lineární a úhlová měření - magnetický
MD420020
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 94,90 € | – |
| 5 | 92,05 € | 3% / 2,85 € |
| 10 | 90,16 € | 5% / 4,75 € |
| 20 | 87,31 € | 8% / 7,59 € |
| 50 | 83,51 € | 12% / 11,39 € |
Na skladě
Snímač Snímač úhlu otáčení, Magnetický, Ø42mm 7vysoký, 10-30V DC, -40-85°C, 4 mA ... 20 mA, Kabelový konektor M12 3pólový 0,3m PUR (Polyuretan), IP67, PA 6.6 (plast)
Porovnat
Lineární a úhlová měření - magnetický
Rotační snímač nebo rotační úhlový snímač je zařízení, které převádí rotační pohyb na digitální výstupní signál, který může být prostřednictvím následné vyhodnocovací elektroniky zpracován. Naše rotační snímače pracují na principu optického snímání. Uvnitř přístroje je impulsní disk, na kterém je podle typu rotačního snímače jedinečná (absolutní) nebo opakovaná (přírůstková) stupnice, která je skenována optickým systémem. Otáčení hřídele snímače vyvolá otáčení impulsního disku, což vede k odpovídajícímu snímání signálu optického systému. To je nakonec převedeno integrovanou elektronikou do výstupních signálů specifických pro vysílač (např. Multiturn, RS-422 atd.). Pro profesionální instalaci se v mnoha aplikacích používají hřídelové spojky, samočinně seřiditelné montážní konzoly nebo příruby. Navíc může být hřídel opatřena měřicími kolečky nebo pastorky v různých provedeních a velikostech. Typickými příklady použití jsou například měření úhlů na ohýbačkách, měření délky pásových systémů nebo měření rychlosti navíjecích systémů.
Elektrické vlastnosti
- Provedení analogového výstupu
- 4 - 20mA
- Provedení elektrické přípojky
- Kabelový konektor M12
- Digitální rozlišení
- 12Bit
- Odolné proti zkratům
- Ano
- Proud naprázdno
- 20mA
- Počet pinů
- 3
- Chráněné proti přepólování
- Ne
- Provozní napětí (DC)
- 10 - 30V
Mechanické vlastnosti
- Výška
- 7mm
- Délka kabelu
- 0,3m
- Kabelový přívod
- radiální
- Druh krytí (IP)
- IP67
- Materiál krytu
- PA 6.6 (plast)
- Opláštění kabelu
- Plast (PUR)
- Průměr
- 42mm
Ostatní vlastnosti
- Okolní teplota
- -40 - 85°C
- Snímač úhlu otáčení
Příslušenství pro MD420020
najdete v těchto produktových skupinách:
Upevňovací svěrka konektor M12/zásuvka
Připojovací kabely M12 4žilnatý se stíněním
Připojovací kabely M12 4pólový sériová produkce
Katalogové listy
-
pdfProduktový list technických údajůPDF-Soubor, 2.3 MB
-
pdfList technických údajů automatikaPDF-Soubor, 725 KB
Rozměrové výkresy
-
jpgTechnický výkresJPG-Soubor, 620 KB
-
dwg2DDWG-Soubor, 209 KB
-
stp3DSTP-Soubor, 113 KB
-

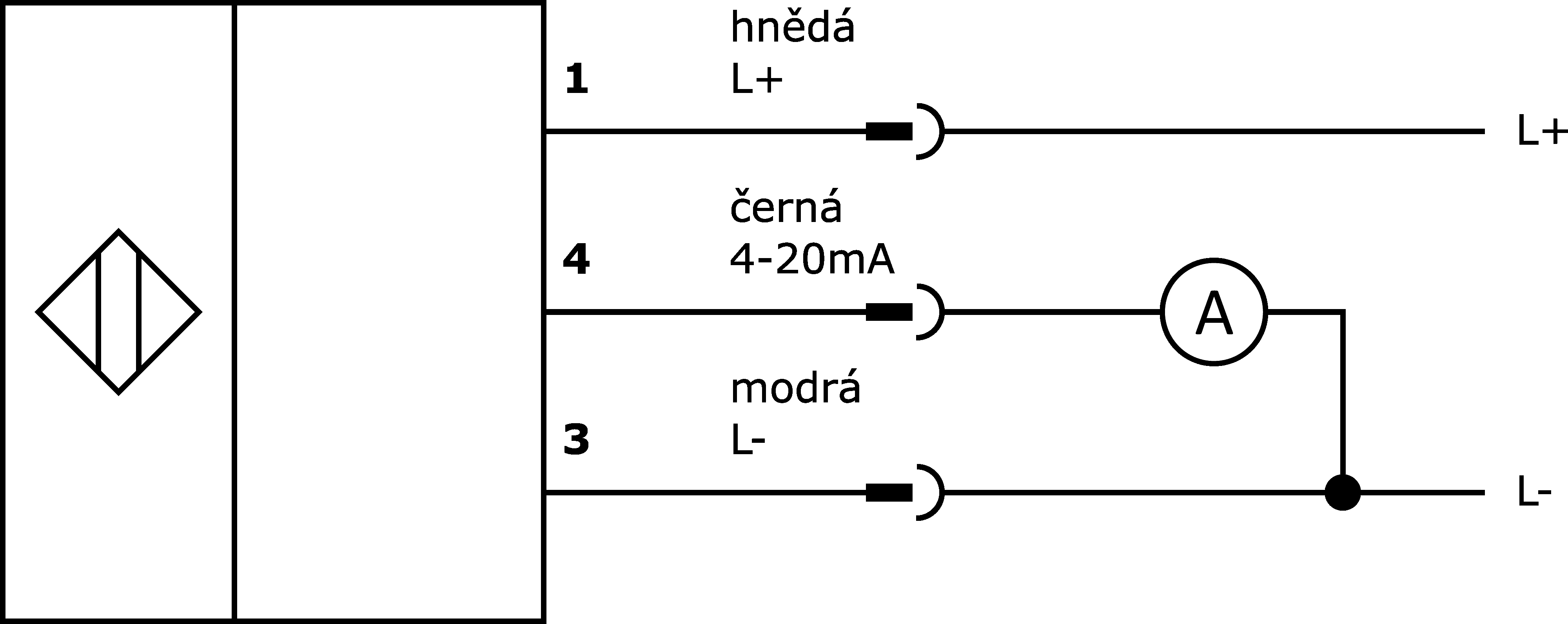

pngRozhraní InternetPNG-Soubor, 9.3 KB
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 474 KB
-
pdfShoda materiáluPDF-Soubor, 481 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 255 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 76 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 73 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 57 KB
Ostatní
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270705 |
| eClass-7.1 | 27270705 |
| eClass-8.0 | 27270705 |
| eClass-9.0 | 27270705 |
| eClass-9.1 | 27270705 |
| ETIM-6.0 | EC001852 |
| ETIM-7.0 | EC001852 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 690 Senzory různé |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 70g |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
