MD420020
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 94,90 € | – |
5 | 92,05 € | 3% / 2,85 € |
10 | 90,16 € | 5% / 4,75 € |
20 | 87,31 € | 8% / 7,59 € |
50 | 83,51 € | 12% / 11,39 € |
Misura dello spostamento e dell'angolo - Magnetico
Un encoder rotativo è un dispositivo che converte un movimento rotatorio in un segnale di uscita digitale che può essere elaborato dall'elettronica di valutazione a valle. I nostri encoder rotativi funzionano tutti secondo il principio della scansione ottica. All'interno del dispositivo è presente un disco di impulsi sul quale, a seconda dell'encoder, è presente una graduazione di linee unica (assoluta) o ripetuta (incrementale) che viene scansionata da un sistema ottico. La rotazione dell'albero dell'encoder provoca la rotazione del disco di impulsi e il corrispondente segnale di scansione del sistema ottico. Questo viene poi convertito in segnali di uscita specifici per l'encoder (ad es. multigiro, RS422 ecc.) dall'elettronica integrata. Per il montaggio professionale in numerose applicazioni si utilizzano giunti per alberi, staffe di montaggio autoregolanti o flange. Inoltre, l'albero dell'encoder può essere dotato di ruote di misura o pignoni di varie forme e dimensioni. Esempi tipici di applicazione sono la misura dell'angolo su macchine piegatrici, la misura della lunghezza su sistemi di trasporto o la misura della velocità su sistemi di avvolgimento.
Altre proprietà
- Temperatura ambiente
- -40 - 85°C
- Versione
- Sensore dell'angolo di rotazione
Proprietà elettriche
- Progettazione dell'uscita analogica
- 4 - 20mA
- Progettazione del collegamento elettrico
- Connettore per cavo M12
- Risoluzione digitale
- 12Bit
- A prova di cortocircuito
- Sì
- Corrente a vuoto
- 20mA
- Numero di pali
- 3
- Protezione contro l'inversione di polarità
- No
- Tensione di esercizio (CC)
- 10 - 30V
Proprietà meccaniche
- Altezza
- 7mm
- Lunghezza del cavo
- 0,3m
- Alimentazione del cavo
- radiale
- Classe di protezione (IP)
- IP67
- Materiale dell'alloggiamento
- PA 6.6 (plastica)
- Materiale della guaina del cavo
- Plastica (PUR)
- Diametro
- 42mm
Clip di montaggio spina/presa M12
Prese per cavi M12 a 4 fili con schermatura
Prese per cavo M12 a 4 pin, assemblabili
Schede tecniche
Disegni
-
jpgDisegno tecnicoJPG-File, 620 KB
-
dwg2DDWG-File, 209 KB
-
stp3DSTP-File, 113 KB
-

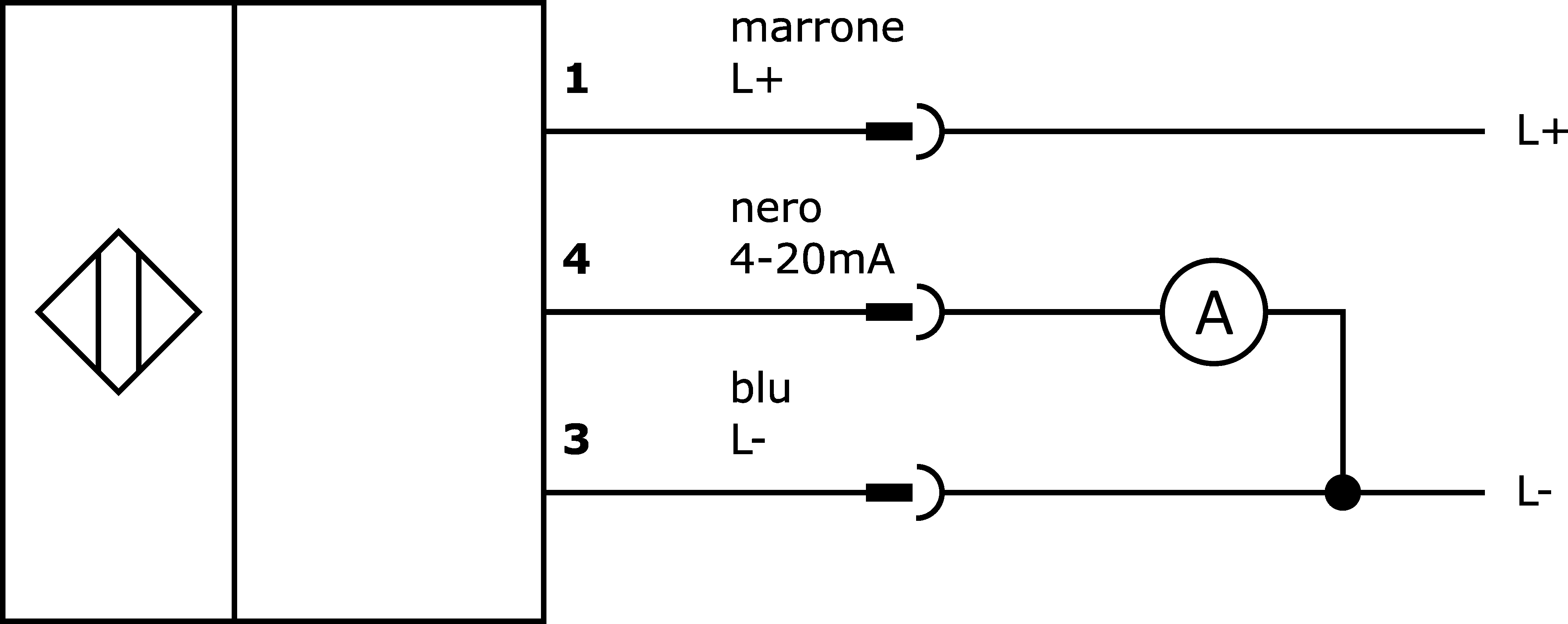

pngSchema di connessione a InternetPNG-File, 8.9 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 474 KB
-
pdfConformità dei materialiPDF-File, 481 KB
-
pdfDichiarazione di conformità CEPDF-File, 254 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27270705 |
eClass-7.1 | 27270705 |
eClass-8.0 | 27270705 |
eClass-9.0 | 27270705 |
eClass-9.1 | 27270705 |
ETIM-6.0 | EC001852 |
ETIM-7.0 | EC001852 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Compatibile con OzDS | Sì |
Compatibile con POP | Sì |
Conforme al TSCA | Sì |
Gruppo di prodotti IPF | 690 Sensori vari |
Dimensioni dell'imballaggio | 77 x 25 x 123mm |
Peso lordo | 70g |
Numero di tariffa doganale | 85365019 |
Numero WEEE | 40951076 |
