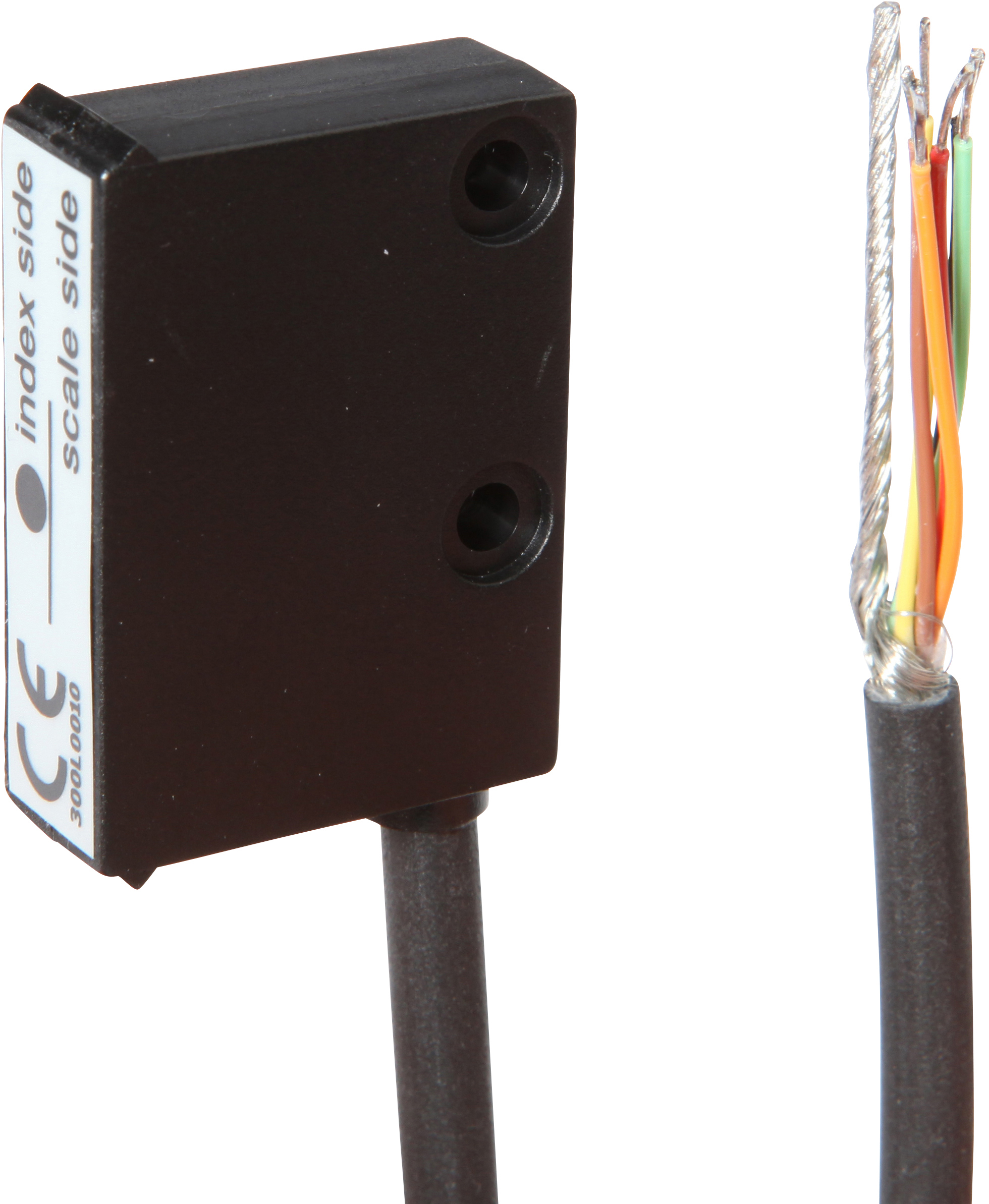

MW110405
Množství | Cena | Úspory |
---|---|---|
1 | 398,30 € | – |
5 | 386,35 € | 3% / 11,95 € |
10 | 378,39 € | 5% / 19,92 € |
20 | 366,44 € | 8% / 31,86 € |
50 | 350,50 € | 12% / 47,80 € |
Lineární a úhlová měření - magnetický
Magnetická páska se aplikuje na ocelovou nosnou vrstvu o tloušťce 0,3 milimetru nebo se nachází na obvodu různých měřicích koleček. Magnetizace probíhá s definovanými pólovými roztečemi. Signál je generován snímáním magnetických pólů, je přeměněn na digitální pravoúhlé signály, které mohou být zpracovány následnou elektronickou jednotkou a případně zobrazeny. Senzorový systém rozpozná rozdělení pásky a přeměňuje informace vysokým rozlišením na informace o cestě nebo rotaci. Pro čtení vedení magnetického pole není nutný přímý kontakt. Magnetické snímače jsou odolné vůči znečištění, olejům a vlhkosti a jsou poměrně stabilní vůči nárazům a vibracím. Uživatel má tedy k dispozici širokou škálu možných aplikací, např. pro zařízení a systémy v dřevozpracujícím průmyslu, v technice skladování, na linkách, ve venkovním prostředí nebo v obráběcích strojích.
Elektrické vlastnosti
- Provedení elektrické přípojky
- Kabely
- Provedení spínacího výstupu
- Úroveň TTL
- Funkční princip
- Relativní
- Odolné proti zkratům
- Ano
- Proud naprázdno
- 70mA
- Průměr vedení
- 5mm
- Počet pinů
- 6
- Pulzní interval
- 1µs
- Výstupy signálů
- A+B (+invertováno)
- Chráněné proti přepólování
- Ano
- Provozní napětí (DC)
- 5V
- Rozsah měření
- 0,4 - 2mm
Mechanické vlastnosti
- Šířka
- 10mm
- Výška
- 37mm
- Délka kabelu
- 2m
- Délka
- 25mm
- Skladovací teplota
- -30 - 80°C
- Max. rychlost jízdy
- 6,9m/s
- Druh krytí (IP)
- IP67
- Materiál krytu
- Plast
- Opláštění kabelu
- Plast (PUR)
Ostatní vlastnosti
- Relativní vlhkost (nekondenzující)
- 0 - 100%
- Okolní teplota
- -10 - 70°C
Magnetický pásek AM000059
Ochranná hadice
Katalogové listy
-
pdfProduktový list technických údajůPDF-Soubor, 204 KB
-
pdfKatalogový list technických údajůPDF-Soubor, 1.3 MB
-
pdfList technických údajů automatikaPDF-Soubor, 653 KB
Manuály

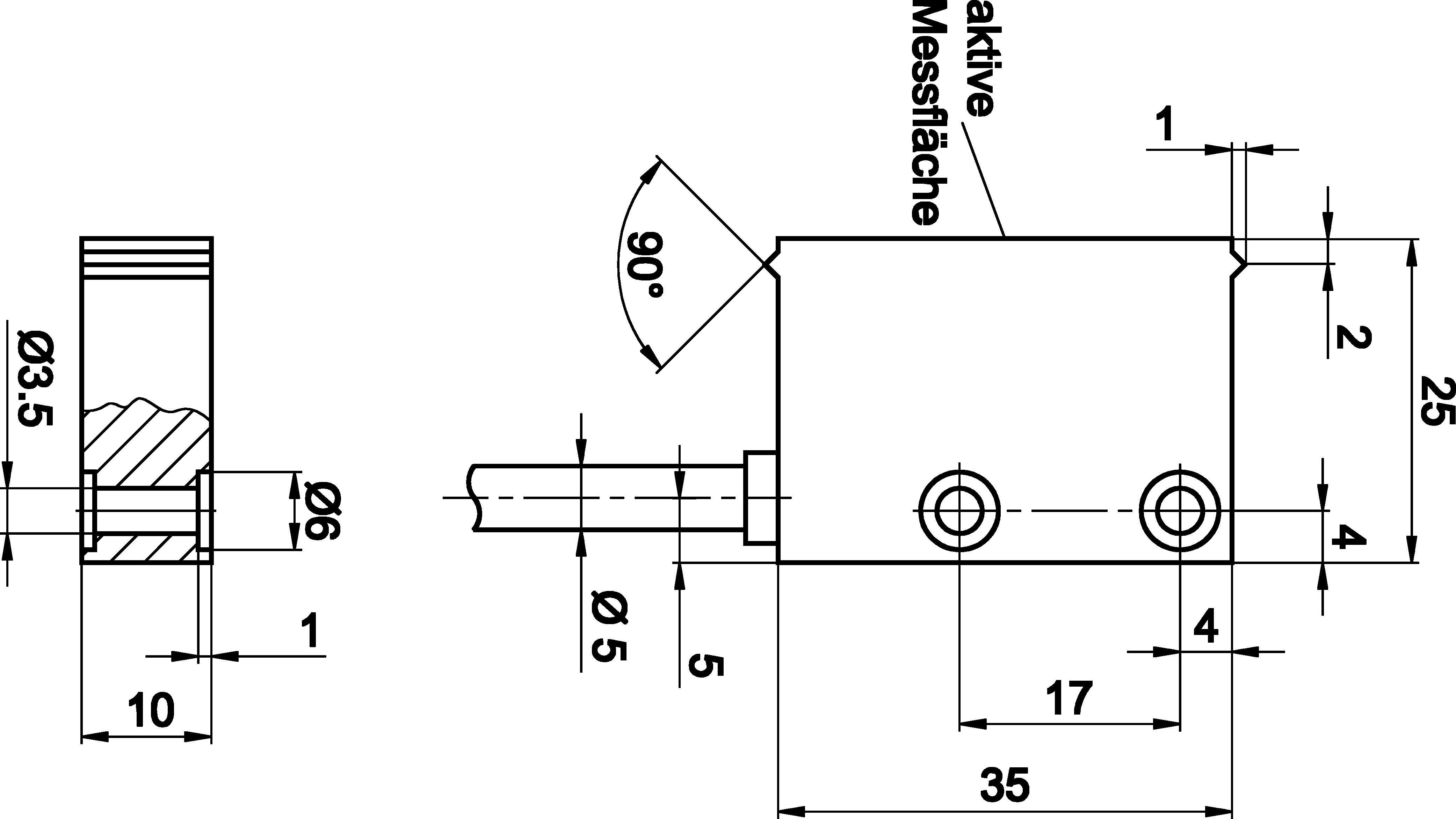

Rozměrové výkresy
-
jpgTechnický výkresJPG-Soubor, 314 KB
-
dwg2DDWG-Soubor, 83 KB
-
stp3DSTP-Soubor, 27 KB
-
pngRozhraní InternetPNG-Soubor, 12 KB
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 325 KB
-
pdfShoda materiáluPDF-Soubor, 406 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 254 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 76 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 73 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 57 KB
Ostatní
Klasifikace | Třída |
---|---|
eClass-7.0 | 27270705 |
eClass-7.1 | 27270705 |
eClass-8.0 | 27270705 |
eClass-9.0 | 27270705 |
eClass-9.1 | 27270705 |
ETIM-6.0 | EC001852 |
ETIM-7.0 | EC001852 |
Vlastnost | Hodnota |
---|---|
V souladu s RoHS | Ano |
V souladu s REACH | Ano |
Skupina produktů IPF | 235 Magnetické lineární měřicí systémy |
Rozměry balení | 124 x 28 x 149mm |
Hrubá váha | 100g |
Číslo zboží | 90318020 |
WEEE číslo | 40951076 |
