MW110405
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 398,30 € | – |
5 | 386,35 € | 3% / 11,95 € |
10 | 378,39 € | 5% / 19,92 € |
20 | 366,44 € | 8% / 31,86 € |
50 | 350,50 € | 12% / 47,80 € |
Misura dello spostamento e dell'angolo - Magnetico
I sistemi di misura magnetici sono utilizzati per misurare distanze o movimenti rotatori. Nei sistemi di misura magnetici, il sensore si muove senza contatto su un nastro magnetico flessibile o è posizionato sopra la ruota di misura rotante magnetizzata. Il nastro magnetico è applicato a uno strato portante in acciaio di 0,3 millimetri di spessore o è posizionato sulla circonferenza delle varie ruote di misura. La magnetizzazione avviene con passi di polo definiti. La scansione dei poli magnetici genera un segnale che viene convertito in segnali digitali a onda quadra che possono essere elaborati dall'elettronica a valle ed eventualmente visualizzati. Il sistema di sensori riconosce la divisione del nastro e converte le informazioni in informazioni di spostamento o rotazione ad alta risoluzione. Per leggere le linee del campo magnetico non è necessario il contatto diretto. I sensori magnetici sono insensibili allo sporco, agli oli e all'umidità e sono relativamente stabili se sottoposti a urti e vibrazioni. Ciò apre all'utente un'ampia gamma di applicazioni possibili, ad esempio per impianti e sistemi nell'industria del legno, nella tecnologia di stoccaggio, sugli assi lineari, all'aperto o nelle macchine utensili.
Altre proprietà
- Umidità relativa (senza condensa)
- 0 - 100%
- Temperatura ambiente
- -10 - 70°C
Proprietà elettriche
- Progettazione del collegamento elettrico
- Cavi
- Progettazione dell'uscita di commutazione
- Livello TTL
- Principio di funzionamento
- Relativo
- A prova di cortocircuito
- Sì
- Corrente a vuoto
- 70mA
- Diametro del cavo
- 5mm
- Numero di pali
- 6
- Spaziatura degli impulsi
- 1µs
- Uscite di segnale
- A+B (+invertito)
- Protezione contro l'inversione di polarità
- Sì
- Tensione di esercizio (CC)
- 5V
- Campo di misura
- 0,4 - 2mm
Proprietà meccaniche
- Larghezza
- 10mm
- Altezza
- 37mm
- Lunghezza del cavo
- 2m
- Lunghezza
- 25mm
- Temperatura di stoccaggio
- -30 - 80°C
- Max. Velocità di marcia
- 6,9m/s
- Classe di protezione (IP)
- IP67
- Materiale dell'alloggiamento
- Plastica
- Materiale della guaina del cavo
- Plastica (PUR)
Nastro magnetico AM000059
Tubo flessibile di protezione
Schede tecniche
-
pdfScheda tecnica del prodottoPDF-File, 204 KB
-
pdfScheda tecnica del catalogoPDF-File, 1.3 MB
-
pdfScheda tecnica automaticaPDF-File, 651 KB
Istruzioni
Disegni
-
jpgDisegno tecnicoJPG-File, 314 KB
-
dwg2DDWG-File, 83 KB
-
stp3DSTP-File, 27 KB
-

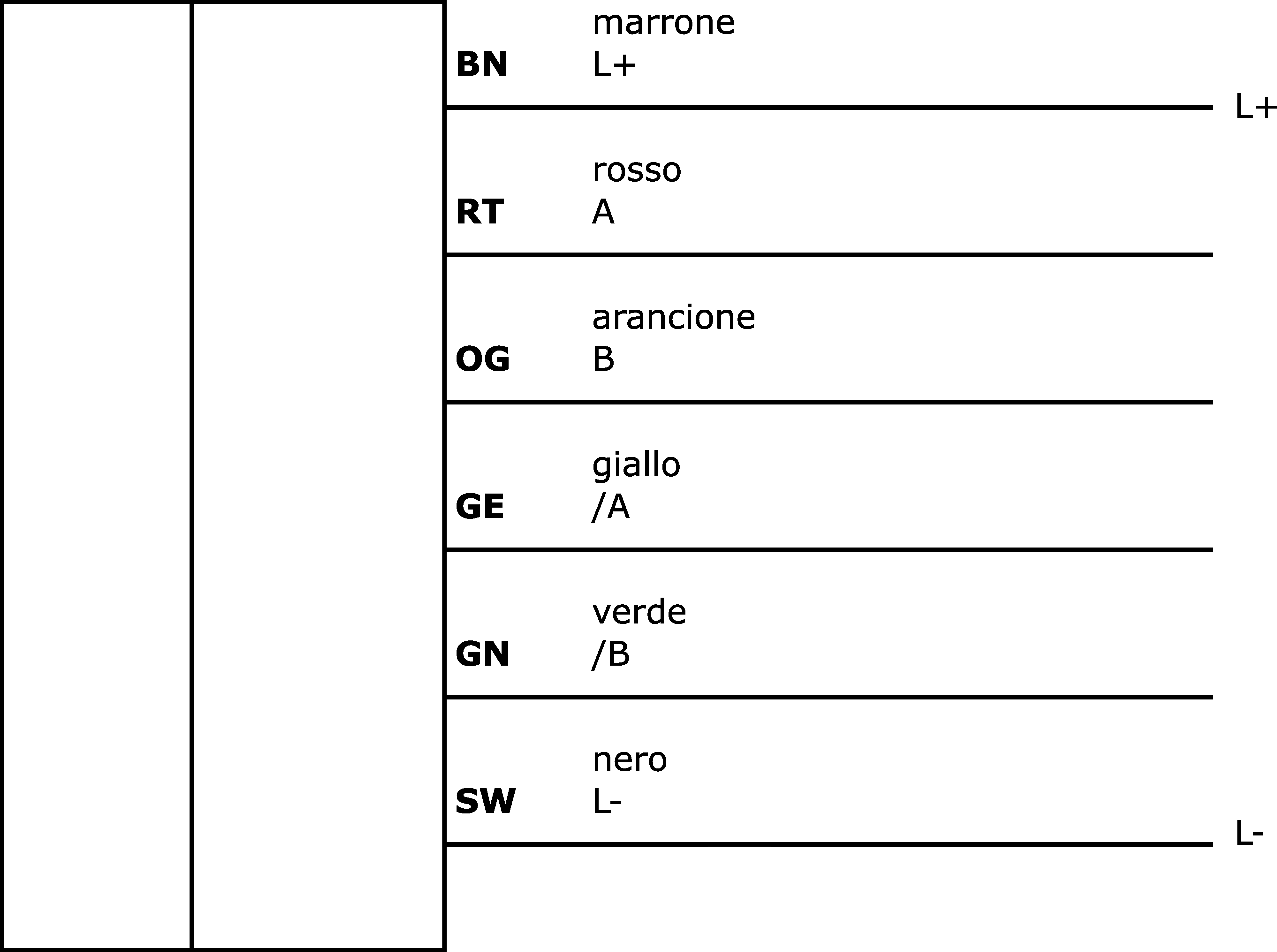

pngSchema di connessione a InternetPNG-File, 11 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 325 KB
-
pdfConformità dei materialiPDF-File, 406 KB
-
pdfDichiarazione di conformità CEPDF-File, 254 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27270705 |
eClass-7.1 | 27270705 |
eClass-8.0 | 27270705 |
eClass-9.0 | 27270705 |
eClass-9.1 | 27270705 |
ETIM-6.0 | EC001852 |
ETIM-7.0 | EC001852 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Gruppo di prodotti IPF | 235 Encoder magnetici di spostamento |
Dimensioni dell'imballaggio | 124 x 28 x 149mm |
Peso lordo | 100g |
Numero di tariffa doganale | 90318020 |
Numero WEEE | 40951076 |
