List technických údajů automatika
PDF-Soubor, 663 KB
Napájení - Spínací síťové zdroje 400 V AC
NC631001
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 145,90 € | – |
| 5 | 141,52 € | 3% / 4,38 € |
| 10 | 138,61 € | 5% / 7,30 € |
| 20 | 134,23 € | 8% / 11,67 € |
| 50 | 128,39 € | 12% / 17,51 € |
Malé skladové zásoby
Napájení stejnosměrným proudem, trojfázový, 125x114x63mm, 24-28V, 10A, 340-550V AC, -30-70°C, Přípojka šroubení, IP20, Hliník, Stabilizované, Výstupní napětí taktované
Porovnat
Napájení - Spínací síťové zdroje 400 V AC
Taktované síťové zdroje se používají k napájení elektrických zařízení nebo komponent systému se stabilním stejnosměrným napětím. Kvůli nižším ztrátám mědi mají taktované napáječe výrazně vyšší účinnost než výkonové transformátory v menším rozsahu výkonu. Navíc mohou být kompaktnější a lehčí než běžné lineárně regulované napájecí zdroje, které obsahují těžký transformátor se železným jádrem a způsobují další ztráty lineárního regulátoru.
Elektrické vlastnosti
- Provedení elektrické přípojky
- Připojení svorkou
- Výstupní napětí
- 24 - 28V
- Provozní frekvence
- 47 - 63Hz
- Postup nastavení
- Potenciometry
- Výkon
- 240W
- Max. vstupní proud
- 0,69A
- Zbytkové zvlnění
- 1%
- Proudová zatížitelnost
- 10A
- Ochrana proti přetížení
- 100 … 130 % příkonu
- Provozní napětí (AC 50 Hz)
- 340 - 550V
- Provozní napětí (AC 60 Hz)
- 340 - 550V
- Výstupní funkce
- Spínací bod
- PředlohaDlouhýTextPříklady
- Časovaný
- Zobrazení
- LED displej
Mechanické vlastnosti
- Šířka
- 63mm
- Hmotnost
- 1 300g
- Výška
- 125,2mm
- Délka
- 113,5mm
- Skladovací teplota
- -40 - 85°C
- Druh montáže
- Montážní lišta
- Druh krytí (IP)
- IP20
- Materiál krytu
- Hliník
Ostatní vlastnosti
- Relativní vlhkost (nekondenzující)
- 20 - 95%
- Okolní teplota
- -30 - 70°C
- Stabilizované
- Ano
Katalogové listy
Manuály
Rozměrové výkresy
-
jpgTechnický výkresJPG-Soubor, 136 KB
-
dwg2DDWG-Soubor, 543 KB
-
stp3DSTP-Soubor, 10 MB
-

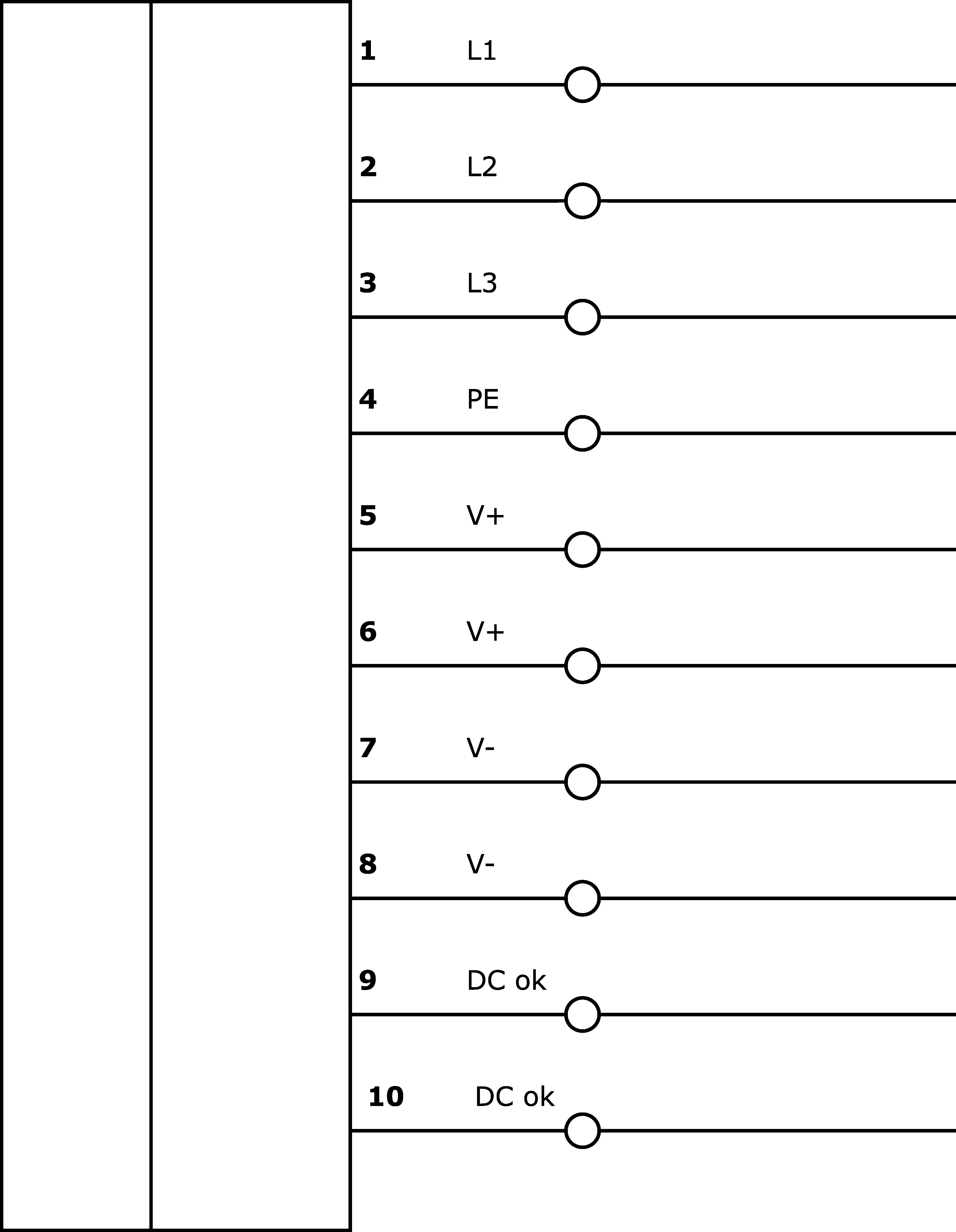

pngRozhraní InternetPNG-Soubor, 10 KB
Shoda výrobku
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27049002 |
| eClass-7.1 | 27049002 |
| eClass-8.0 | 27049002 |
| eClass-9.0 | 27040701 |
| eClass-9.1 | 27040701 |
| ETIM-6.0 | EC002540 |
| ETIM-7.0 | EC002540 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 400 Napájení |
| Rozměry balení | 157 x 92 x 153mm |
| Hrubá váha | 1 010g |
| Číslo zboží | 85044083 |
| WEEE číslo | 40951076 |
