Zasilacze - Zasilacze impulsowe 400 V AC
NC631001
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 145,90 € | – |
| 5 | 141,52 € | 3% / 4,38 € |
| 10 | 138,61 € | 5% / 7,30 € |
| 20 | 134,23 € | 8% / 11,67 € |
| 50 | 128,39 € | 12% / 17,51 € |
Niedobór zapasów
Zasilacz DC, 3-fazowy, 125x114x63mm, 24-28V, 10A, 340-550V AC, -30-70°C, złącze śrubowe, IP20, aluminium, stabilizowane, taktowane napięcie wyjściowe
Porównaj
Zasilacze - Zasilacze impulsowe 400 V AC
Zasilacze impulsowe służą do zasilania systemów elektrycznych lub ich komponentów stabilizowanym napięciem stałym. Ze względu na niższe straty miedzi, zasilacze impulsowe mają znacznie wyższą sprawność w dolnym zakresie mocy niż transformatory sieciowe. Mogą być również zaprojektowane tak, aby były bardziej kompaktowe i lżejsze niż konwencjonalne, liniowo regulowane zasilacze, które zawierają ciężki transformator z żelaznym rdzeniem i powodują dodatkowe straty w regulatorze liniowym.
Inne właściwości
- Wilgotność względna (bez kondensacji)
- 20 - 95%
- Temperatura otoczenia
- -30 - 70°C
- Ustabilizowany
- Tak
Właściwości elektryczne
- Projekt połączenia elektrycznego
- Podłączenie zacisków
- Napięcie wyjściowe
- 24 - 28V
- Częstotliwość pracy
- 47 - 63Hz
- Procedura ustawiania
- Potencjometr
- Wydajność
- 240W
- Maks. Prąd wejściowy
- 0,69A
- Ripple
- 1%
- Aktualna nośność
- 10A
- Ochrona przed przeciążeniem
- 100 ... 130% poboru mocy
- Napięcie robocze (AC 50Hz)
- 340 - 550V
- Napięcie robocze (AC 60Hz)
- 340 - 550V
- Konfigurowalne funkcje wyjściowe
- Punkt przełączania
- Rodzaj stabilizacji napięcia
- Zablokowany
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Szerokość
- 63mm
- Waga
- 1 300g
- Wysokość
- 125,2mm
- Długość
- 113,5mm
- Temperatura przechowywania
- -40 - 85°C
- Typ montażu
- Szyna top-hat
- Klasa ochrony (IP)
- IP20
- Materiał obudowy
- Aluminium
Arkusze danych
Instrukcje
Rysunki
-
jpgRysunek technicznyJPG-Plik, 136 KB
-
dwg2DDWG-Plik, 543 KB
-
stp3DSTP-Plik, 10 MB
-

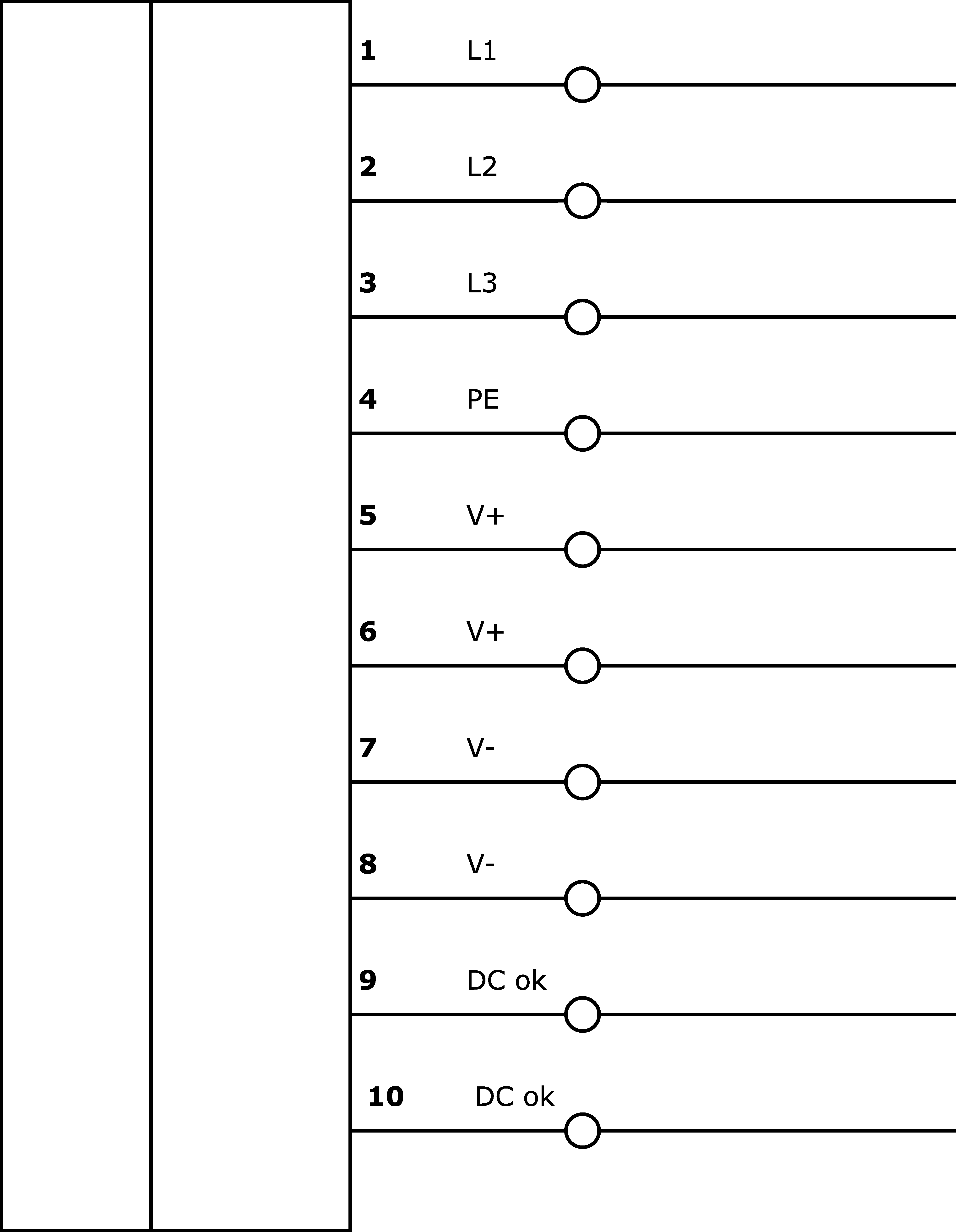

pngSchemat połączenia internetowegoPNG-Plik, 10 KB
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27049002 |
| eClass-7.1 | 27049002 |
| eClass-8.0 | 27049002 |
| eClass-9.0 | 27040701 |
| eClass-9.1 | 27040701 |
| ETIM-6.0 | EC002540 |
| ETIM-7.0 | EC002540 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 400 zasilaczy |
| Wymiary opakowania | 157 x 92 x 153mm |
| Masa brutto | 1 010g |
| Numer taryfy celnej | 85044083 |
| Numer WEEE | 40951076 |
