Optické senzory - Senzory barev

OFSI0332

OFSI0332
Ceníková cena
4.611,00 €
Na vyžádání
Snímač optický, barevný, 30x80x110mm, podobný D65, věrné barvy, měření barev LAB, Sn: 19-21, 22-26V DC, 2x PNP/NPN push/pull, konektor M9 8-pin, IP64, hliníkový eloxovaný/anodizovaný+sklo, typ. ΔΕ = 0,3, 60kHz, 3 barvy
Diagram připojení

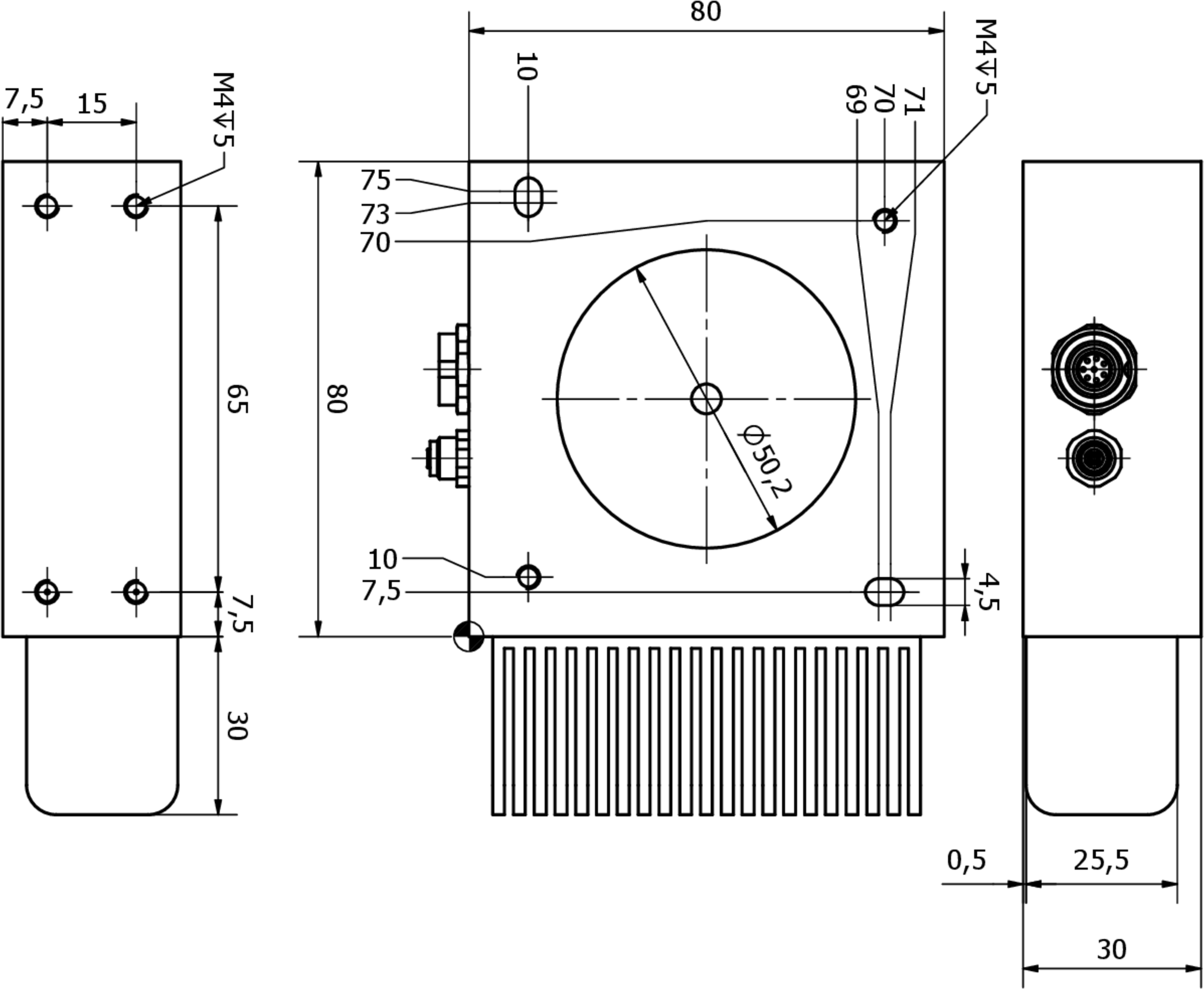

Rozměrový výkres
3D model
Porovnat

Optické senzory - Senzory barev

Funkce snímačů barev je založena na vyhodnocování červené, zelené a modré složky světla odraženého od měřených objektů nebo záření vyzařovaného "vlastními svítidly" (např. LED diodami, zadními světly automobilů, halogenovými žárovkami, zářivkami atd.). K tomuto účelu je v přístroji integrován tzv. trojitý přijímač spolu s bílým světlem nebo UV osvětlením, které lze zapnout/vypnout. Tento přijímač pracuje na principu věrné barvy. To znamená, že vyhodnocení světla dopadajícího na přijímač je založeno na vnímání barev lidským okem. To je předpokladem pro spolehlivé rozlišení předmětů nebo samočinných osvětlovačů podle jejich barvy a jasu. Testování fluorescenčních materiálů vyžaduje použití snímačů se zdrojem UV světla. Použití v nepříznivých podmínkách prostředí je možné díky použití přídavného optického kabelu. Přístroje charakterizuje souhra mezi přesnou detekcí a vysokou spínací frekvencí. To z nich činí ideální nástroj pro kontrolu procesů a zajištění kvality.

Elektrické vlastnosti

Analogová šířka pásma
max. 90kHz (-3dB)
Počet spínacích výstupů
2
Typ spínací funkce
Rozpínací kontakt / spínací kontakt
Typ elektrického připojení
Konektor M9
Provedení spínacího výstupu
PNP
Jmenovitý spínací proud
100mA
Postup nastavení
Parametrizace, Teach-In
Prodloužení impulzu
0 - 100ms
Proud naprázdno
1 200mA
Maximální počet měření pro zprůměrování
32 768
Měřící kmitočet v provozu se stejným světlem
90 000Hz
Měřící kmitočet v provozu se střídavým světlem
25 000Hz
Počet pinů
8
Frekvence spínání
60 000Hz
Třída ochrany
III
Teplotní drift
ΔX/ΔT; ΔY/ΔT typ. 0,2 digits/°C (<0,01 % / °C)
Druh zásuvky, komunikační rozhraní
Samice (zdířka)
Typ zásuvného připojení, komunikační rozhraní
Konektor M5
Počet pinů přípojky rozhraní
4
Podporované komunikační rozhraní
RS232
Rozsah měření
19 - 21mm
Vstupní funkce
Teach-in, Spouš
Ochranné funkce

Mechanické vlastnosti

Design
Kvádr
Šířka
80mm
Výška
30mm
Délka
110mm
Skladovací teplota
-20 - 85°C
Povrch
anodizovaný/eloxovaný
Druh krytí (IP)
IP64
Materiál aktivní plochy snímače
sklo
Materiál krytu
Hliník

Optické vlastnosti

Počet barev
3
Barevná vzdálenost
typ. ΔΕ = 0,3
Barevné prostory
CIE L*a*b*, CIE L*C*h*, CIE L*u*v*, CIE L*u'v' a CIE xyY
Druh světla
Podobné/-ě D65
Max. okolní světlo
5 000lx
Postup měření pro detekci barev
aktivní tříobvodový/třípásmový proces
Jmenovitá šíře snímání
20mm
zaměření
20mm

Ostatní vlastnosti

Funkční rozsah
Okolní teplota
-20 - 55°C
Referenční rozestup
20
Aplikace
