Optické senzory - Difuzní snímače s potlačeným pozadím
OT370525
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 349,00 € | – |
| 5 | 338,53 € | 3% / 10,47 € |
| 10 | 331,55 € | 5% / 17,45 € |
| 20 | 321,08 € | 8% / 27,92 € |
| 50 | 307,12 € | 12% / 41,88 € |
Malé skladové zásoby
Snímač Optické, Difuzní snímač, 36x25x14mm, Sn: 20-100, 10-30V DC, -30-70°C, 2x PNP/NPN Dvojčinný (Push/Pull), Konektor M12 4pólový 0,2m, IP67 / IP69k, V4A+PMMA, 1kHz, Červené světlo nepolarizované, Linka, ruční nastavení
Porovnat
Optické senzory - Difuzní snímače s potlačeným pozadím
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 0,5ms
- Počet spínacích výstupů
- 2

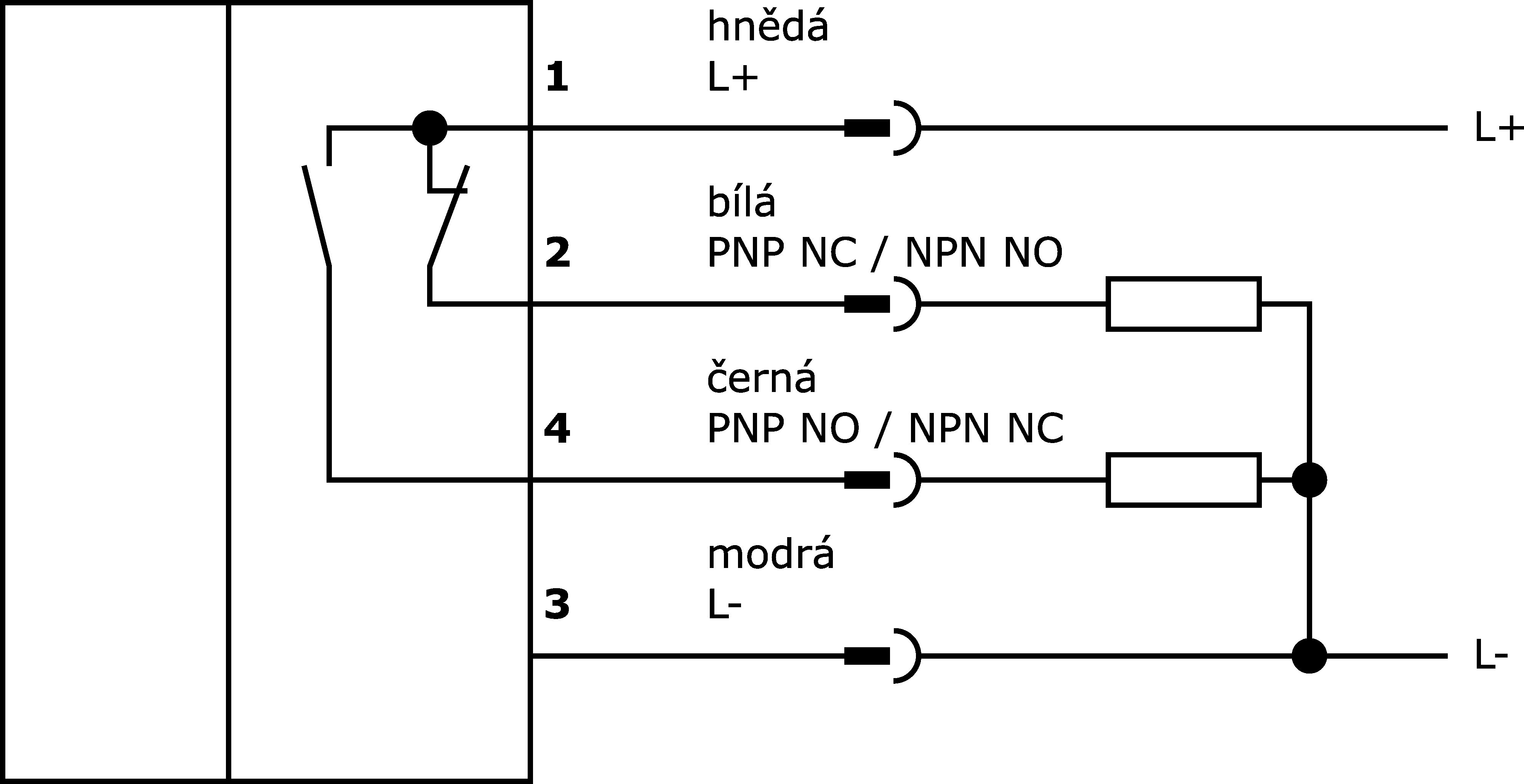

- Provedení spínací funkce
- Normálně uzavřený kontakt (NC pro PNP) Normálně otevřený kontakt (NO pro NPN), Normálně otevřený kontakt (NO pro PNP) Normálně uzavřený kontakt (NC pro NPN)
- Provedení elektrické přípojky
- Konektor M12
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 100mA
- Zpoždění připravenosti
- 300ms
- Postup nastavení
- ruční nastavení
- Proud naprázdno
- 15mA
- Počet pinů
- 4
- Zbytkové zvlnění
- 15%
- Snímací rozsah
- 20 - 100mm
- Frekvence spínání
- 1 000Hz
- Pokles napětí
- 2V
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Doba poklesu
- 0,5ms
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 14mm
- Výška
- 35,5mm
- Délka kabelu
- 0,2m
- Délka
- 25mm
- Skladovací teplota
- -30 - 70°C
- Druh krytí (IP)
- IP67 / IP69k
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Ušlechtilá ocel 1.4404
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Linka
- Vlnová délka snímače
- 620nm
- Průměr světelného bodu v ohnisku
- 6mm
Ostatní vlastnosti
- Okolní teplota
- -30 - 70°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
