Katalogový list technických údajů
PDF-Soubor, 1.2 MB
Spojovací technika - Přepínací stupně
VY850001
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 85,20 € | – |
| 5 | 82,64 € | 3% / 2,56 € |
| 10 | 80,94 € | 5% / 4,26 € |
| 20 | 78,38 € | 8% / 6,82 € |
| 50 | 74,98 € | 12% / 10,22 € |
Na skladě
Přepínací stupeň/inverze signálu/ Zpoždění vypnutí, 85x65x18mm, 0,01-10s, 12-30V DC, 1x Rozpínací kontakt / spínací kontakt, Sevření 8pólový, IP40, Plast, Zasouvací můstky
Porovnat
Spojovací technika - Přepínací stupně
Naše multifunkční časová relé/pulzní prodlužovače jsou tou pravou alternativou při řešení mnoha malých problémů s řídicí technologií. Vstupní signály lze například po uplynutí nastaveného času zapnout nebo vypnout. Pro redukci skladovaných zásob mohou být použita multifunkční relé, která kromě již zmíněných funkcí řídí i provozní režimy, jako je zapínání, impulsní tvarování nebo taktování. Navíc je ve spínači startování motoru integrován přepínač hvězda/trojúhelník pro stykače. Přepnutí spínací logiky nebo také polarity je možné s našimi rychlými / rozšířenými signálními konvertory. Ty se vyznačují extrémně krátkou dobou odezvy a vysokou spínací frekvencí. Jako vstupní obvod pro PLC jsou zařízení ideální pro detekci krátkých změn signálu nebo změn hladiny.
Elektrické vlastnosti
- Počet výstupů, nezpožděné, přepínací kontakt
- 0
- Počet výstupů, zpožděné, rozpínač
- 1
- Počet výstupů, zpožděné, pracovní kontakt
- 1
- Počet kontaktů jako přepínacích kontaktů
- 0
- Počet rozpínačů
- 1
- Počet spínacích výstupů
- 1
- Počet pracovních kontaktů
- 1
- Počet časových rozsahů
- 3
- Druh zpracování signálu
- Přepínací stupeň/inverze signálu/ Zpoždění vypnutí
- Druh vstupního signálu
- PNP/NPN
- Provedení spínací funkce
- Rozpínací kontakt / spínací kontakt
- Provedení elektrické přípojky
- Připojení svorkou
- Provedení spínacího výstupu
- PNP/NPN
- Provedení signálního vstupu A
- PNP/NPN
- Jmenovitý spínací proud
- 300mA
- Postup nastavení
- ruční nastavení, Zasouvací můstky
- Odolné proti zkratům
- Ano
- Počet pinů
- 8
- Frekvence spínání
- 20 000Hz
- Spínací napětí
- 30V
- Spínání výstupu
- statický
- Chráněné proti přepólování
- Ano
- Časový rozsah
- 0,01 - 10s
- Provozní napětí (DC)
- 12 - 30V
- Zobrazení
- LED displej
Mechanické vlastnosti
- Šířka
- 17,5mm
- Výška
- 85mm
- Délka
- 65mm
- Druh montáže
- Montážní lišta
- Druh krytí (IP)
- IP40
- Materiál krytu
- Plast
Ostatní vlastnosti
- Okolní teplota
- -10 - 60°C
Katalogové listy
Rozměrové výkresy
-
jpgTechnický výkresJPG-Soubor, 385 KB
-
dwg2DDWG-Soubor, 86 KB
-
stp3DSTP-Soubor, 1.1 MB
-

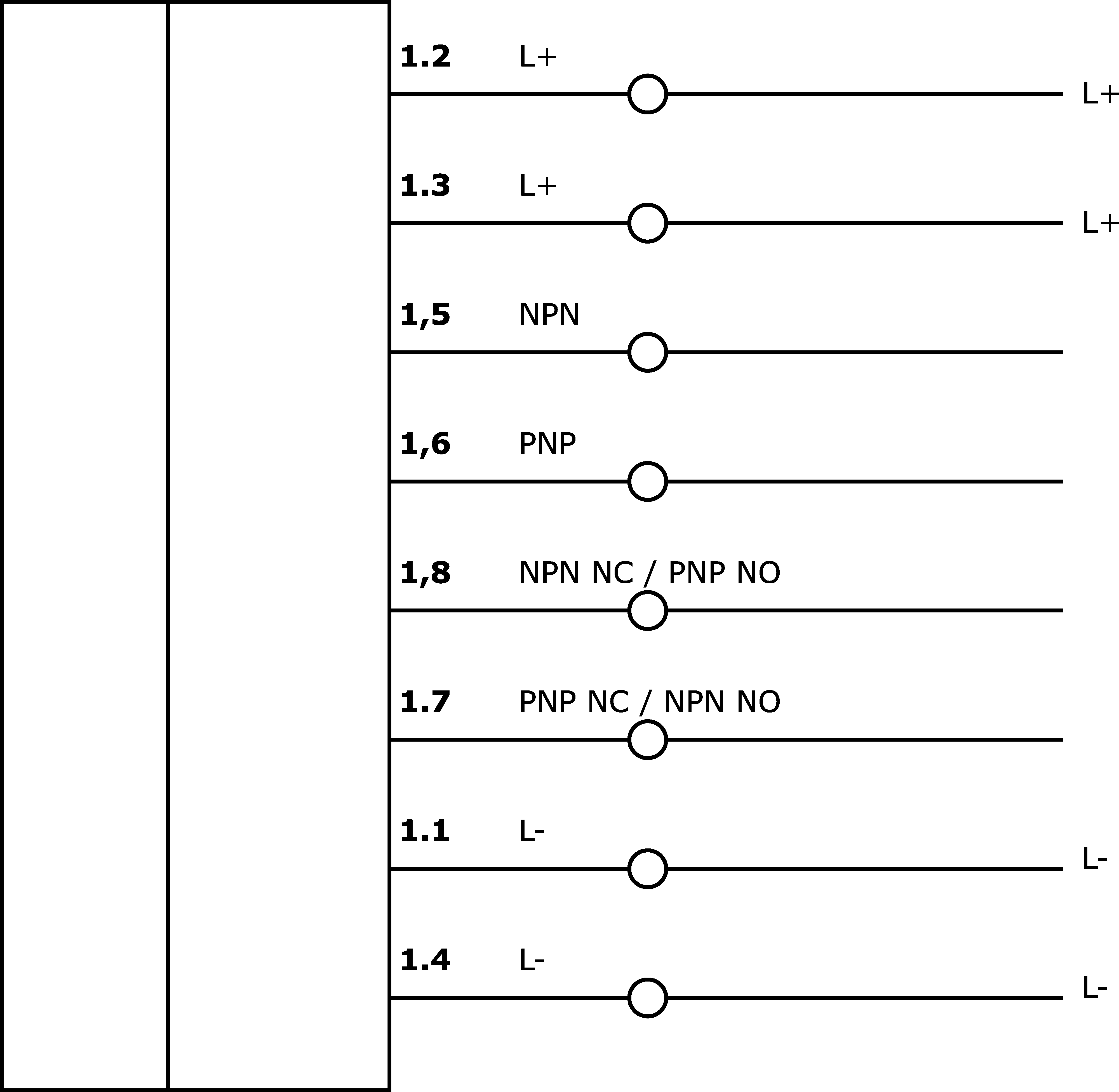

pngRozhraní InternetPNG-Soubor, 9.6 KB
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 406 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 254 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 76 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 73 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 57 KB
Ostatní
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27210990 |
| eClass-7.1 | 27210990 |
| eClass-8.0 | 27210990 |
| eClass-9.0 | 27210990 |
| eClass-9.1 | 27210990 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Skupina produktů IPF | 800 Různé |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 70g |
| Číslo zboží | 85365005 |
| WEEE číslo | 40951076 |
