VY850001
Ilość | Cena | Oszczędności |
---|---|---|
1 | 85,20 € | – |
5 | 82,64 € | 3% / 2,56 € |
10 | 80,94 € | 5% / 4,26 € |
20 | 78,38 € | 8% / 6,82 € |
50 | 74,98 € | 12% / 10,22 € |
Technologia połączeń - Kroki odwrotne
Nasze wielofunkcyjne przekaźniki czasowe / przedłużacze impulsów są prawdziwą alternatywą dla rozwiązywania wielu małych problemów związanych ze sterowaniem. Przykładowo, sygnały wejściowe mogą być włączane lub wyłączane po ustawionym opóźnieniu czasowym. Wielofunkcyjne przekaźniki, które oprócz wspomnianych już funkcji mogą również obsługiwać tryby pracy, takie jak włączanie, tworzenie impulsów lub taktowanie, są idealne do zmniejszania poziomu zapasów. Ponadto, przełączanie gwiazda/trójkąt dla styczników obciążenia jest również zintegrowane z kontrolą rozruchu silnika. Odwrócenie logiki przełączania lub polaryzacji jest możliwe dzięki naszym szybkim stopniom / rozszerzeniom odwracania sygnału. Charakteryzują się one niezwykle krótkimi czasami reakcji i wysokimi częstotliwościami przełączania. Jako obwód wejściowy dla sterownika PLC, urządzenia te są idealne do wykrywania krótkich zmian sygnału lub zmian poziomu.
Inne właściwości
- Temperatura otoczenia
- -10 - 60°C
Właściwości elektryczne
- Liczba wyjść, bez opóźnienia, styk przełączny
- 0
- Liczba wyjść, opóźnione, styk NC
- 1
- Liczba wyjść, opóźnione, styk zwierny
- 1
- Liczba kontaktów jako zmieniacz
- 0
- Liczba otwieraczy
- 1
- Liczba wyjść przełączających
- 1
- Liczba styków zwiernych
- 1
- Liczba zakresów czasowych
- 3
- Rodzaj przetwarzania sygnału
- Odwrócenie fazy/sygnału/opóźnienie wyłączenia
- Wykonanie sygnału wejściowego
- PNP/NPN
- Wykonywanie funkcji przełączania
- Styk normalnie zamknięty/normalnie otwarty
- Projekt połączenia elektrycznego
- Podłączenie zacisków
- Konstrukcja wyjścia przełączającego
- PNP/NPN
- Konstrukcja wejścia sygnału A
- PNP/NPN
- Znamionowy prąd przełączania
- 300mA
- Procedura ustawiania
- Ustawienie ręczne, Skoczkowie
- Odporność na zwarcia
- Tak
- Liczba biegunów
- 8
- Częstotliwość przełączania
- 20 000Hz
- Napięcie przełączania
- 30V
- Zachowanie wyjścia podczas przełączania
- Statyczny
- Zabezpieczenie przed odwrotną polaryzacją
- Tak
- Domena czasowa
- 0,01 - 10s
- Napięcie robocze (DC)
- 12 - 30V
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Szerokość
- 17,5mm
- Wysokość
- 85mm
- Długość
- 65mm
- Typ montażu
- Szyna top-hat
- Klasa ochrony (IP)
- IP40
- Materiał obudowy
- Tworzywo sztuczne
Arkusze danych
Rysunki
-
jpgRysunek technicznyJPG-Plik, 385 KB
-
dwg2DDWG-Plik, 86 KB
-
stp3DSTP-Plik, 1.1 MB
-

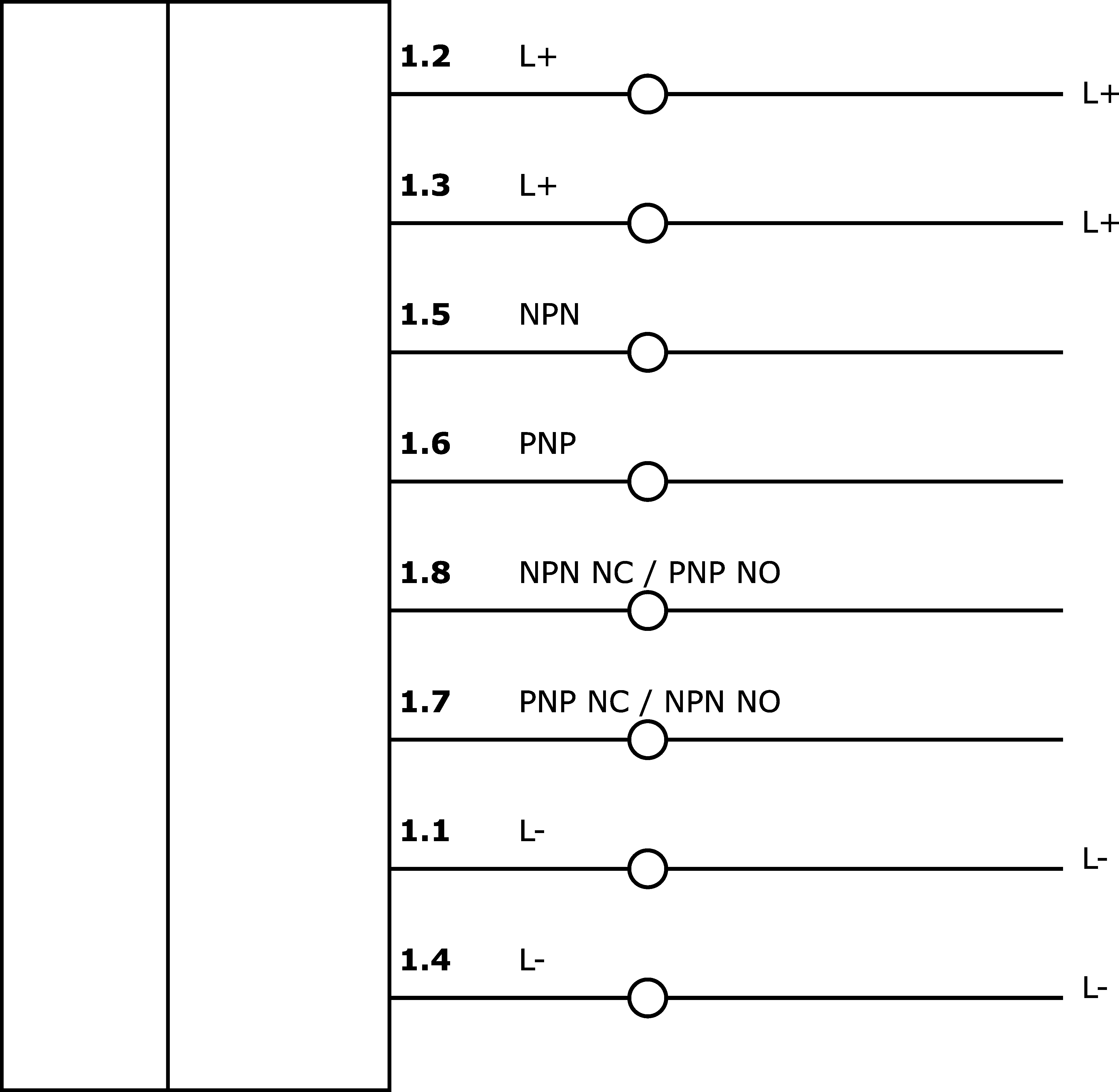

pngSchemat połączenia internetowegoPNG-Plik, 9.6 KB
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 406 KB
-
pdfDeklaracja zgodności CEPDF-Plik, 254 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 76 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 73 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 57 KB
Różne
Klasyfikacja | Klasa |
---|---|
eClass-7.0 | 27210990 |
eClass-7.1 | 27210990 |
eClass-8.0 | 27210990 |
eClass-9.0 | 27210990 |
eClass-9.1 | 27210990 |
ETIM-6.0 | EC011231 |
ETIM-7.0 | EC011231 |
Cecha | Wartość |
---|---|
Zgodność z dyrektywą RoHS | Tak |
Zgodność z REACH | Tak |
Grupa produktów IPF | 800 Różne |
Wymiary opakowania | 77 x 25 x 123mm |
Masa brutto | 70g |
Numer taryfy celnej | 85365005 |
Numer WEEE | 40951076 |
