VY850001
Quantité | Prix | Économies |
---|---|---|
1 | 85,20 € | – |
5 | 82,64 € | 3% / 2,56 € |
10 | 80,94 € | 5% / 4,26 € |
20 | 78,38 € | 8% / 6,82 € |
50 | 74,98 € | 12% / 10,22 € |
Technique de raccordement - Niveaux d'inversion
Nos relais temporisés / prolongateurs d'impulsions multifonctionnels sont une véritable alternative pour résoudre de nombreux problèmes de commande à petite échelle. Il est par exemple possible de retarder l'activation ou la désactivation des signaux d'entrée après un temps prédéfini. Pour réduire les stocks, il existe des relais multifonctionnels qui, outre les fonctions déjà mentionnées, maîtrisent également des modes de fonctionnement tels que la commutation à l'enclenchement, la formation d'impulsions ou la commutation par impulsions. En outre, une commutation étoile/triangle pour les contacteurs de charge est également intégrée dans la commande de démarrage du moteur. L'inversion de la logique de commutation ou de la polarité est possible grâce à nos étages d'inversion de signal / extensions rapides. Ceux-ci se distinguent par des temps de réponse extrêmement courts et une fréquence de commutation élevée. En tant que circuit d'entrée pour un API, ces appareils sont idéaux pour détecter de brèves inversions de signaux ou des changements de niveau.
Autres caractéristiques
- Température ambiante
- -10 - 60°C
Caractéristiques électriques
- Nombre de sorties, non temporisées, inverseurs
- 0
- Nombre de sorties, retardées, à ouverture
- 1
- Nombre de sorties, retardées, à fermeture
- 1
- Nombre de contacts en tant que changeur
- 0
- Nombre d'ouvreurs
- 1
- Nombre de sorties de commutation
- 1
- Nombre de contacts à fermeture
- 1
- Nombre de plages horaires
- 3
- Type de traitement du signal
- Niveau d'inversion/inversion du signal/délai d'extinction
- Exécution du signal d'entrée
- PNP/NPN
- Exécution de la fonction de commutation
- Contact à ouverture/fermeture
- Exécution du raccordement électrique
- Raccord à compression
- Version de la sortie de commutation
- PNP/NPN
- Exécution de l'entrée de signal A
- PNP/NPN
- Courant de coupure assigné
- 300mA
- Procédure de réglage
- réglage manuel, Ponts enfichables
- Résistant aux courts-circuits
- Oui
- Nombre de pôles
- 8
- Fréquence de commutation
- 20 000Hz
- Tension de commutation
- 30V
- Comportement de commutation de la sortie
- statique
- Protégé contre l'inversion de polarité
- Oui
- Plage de temps
- 0,01 - 10s
- Tension de fonctionnement (DC)
- 12 - 30V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Largeur
- 17,5mm
- Hauteur
- 85mm
- Longueur
- 65mm
- Type de montage
- Rail DIN
- Indice de protection (IP)
- IP40
- Matériau du boîtier
- Plastique
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 1.2 MB
-
pdfFiche technique automatiquePDF-Fichier, 821 KB

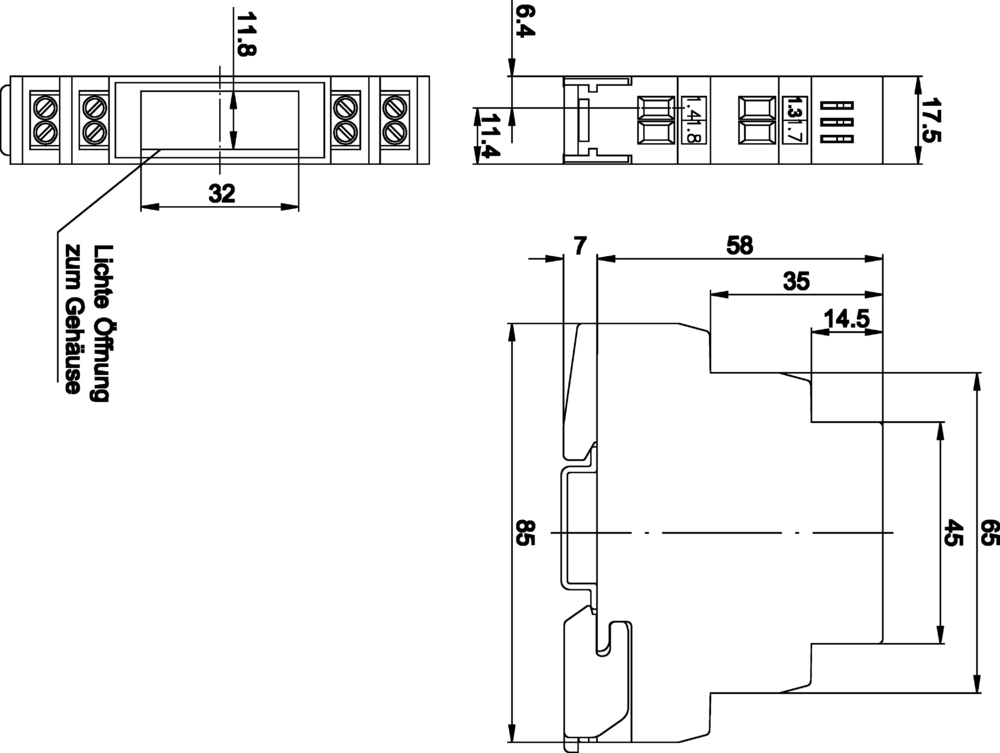

Dessins
-
jpgDessin techniqueJPG-Fichier, 385 KB
-
dwg2DDWG-Fichier, 86 KB
-
stp3DSTP-Fichier, 1.1 MB
-
pngSchéma de connexion InternetPNG-Fichier, 9.6 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 406 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27210990 |
eClass-7.1 | 27210990 |
eClass-8.0 | 27210990 |
eClass-9.0 | 27210990 |
eClass-9.1 | 27210990 |
ETIM-6.0 | EC011231 |
ETIM-7.0 | EC011231 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Groupe de produits IPF | 800 Divers |
Dimensions de l'emballage | 77 x 25 x 123mm |
Poids brut | 70g |
Numéro de tarif douanier | 85365005 |
Numéro WEEE | 40951076 |
