AY000116
Příslušenství Snímač, Upevňovací sada, Kov, Kulový kloub
Na skladě
VÝBĚHOVÁ POLOŽKA
OTQ40203
Nahrazující zboží?
Rádi vám poradíme!
Rádi vám poradíme!
Snímač Optické, Difuzní snímač, 45x6,2x4mm, Sn: 50, 11-30V DC, 1x PNP/NPN Dvojčinný (Push/Pull), Kabely 2m PVC, IP65, Plast ASA+PMMA, Červené světlo nepolarizované, Bod
Porovnat
Optické senzory - Difuzní snímače s potlačeným pozadím
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Počet spínacích výstupů
- 1
- Typ spínací funkce
- Normálně uzavřený (NC pro PNP) Normálně otevřený (NO pro NPN)

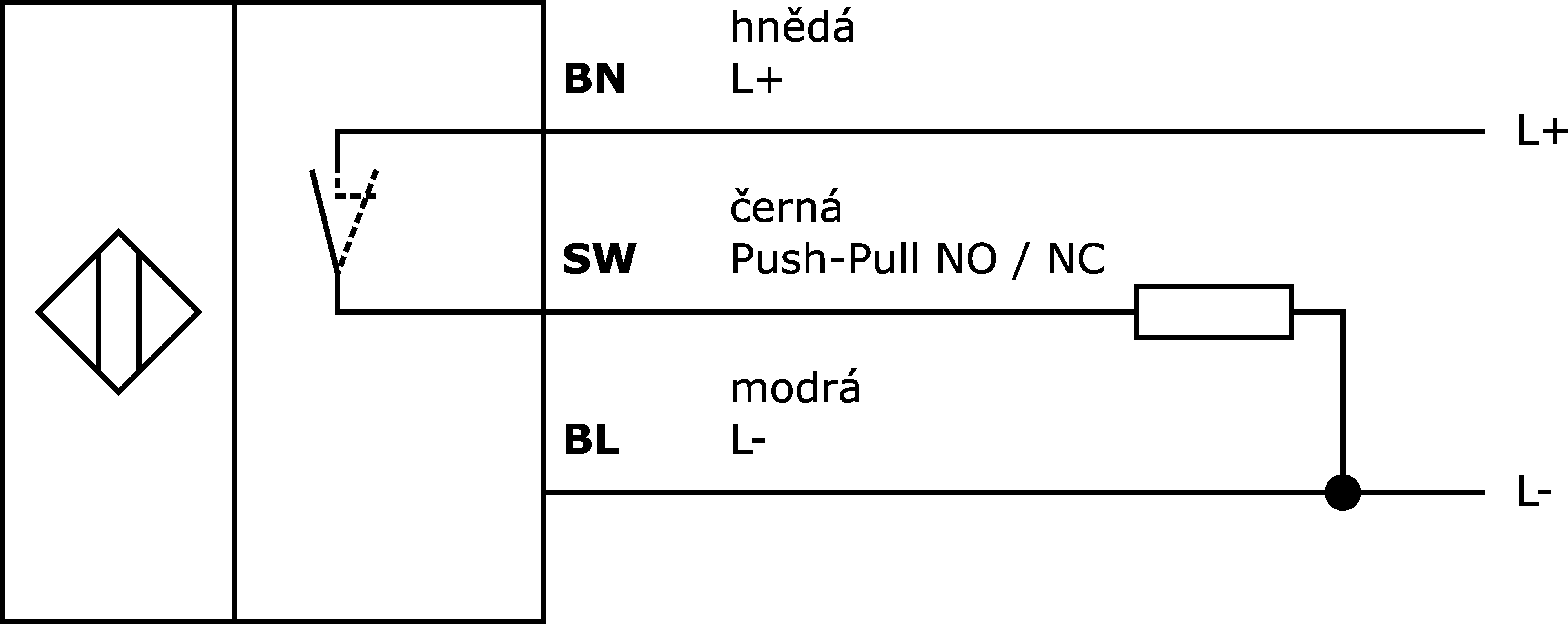

- Typ elektrického připojení
- Kabel
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 50mA
- Funkční princip
- potlačení pozadí
- Proud naprázdno
- 30mA
- Snímací rozsah
- 50mm
- Zobrazení
- LED displej
- Ochranné funkce
- Ochrana proti zkratu, Ochrana proti přepólování
Mechanické vlastnosti
- Průměr vedení
- 2,5mm
- Průřez vodiče
- 0,1mm²
- Počet vodičů
- 3
- Design
- Kvádr
- Šířka
- 4mm
- Výška
- 44,8mm
- Délka kabelu
- 2m
- Délka
- 6,2mm
- Max. utahovací moment
- 0,25Nm
- Druh krytí (IP)
- IP65
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Plast ASA
- Opláštění kabelu
- Plast (PVC)
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 660nm
Ostatní vlastnosti
- Okolní teplota
- -10 - 50°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
Příslušenství pro OTQ40203
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000116
Upevnění design OTQ4
Na skladě
Malé skladové zásoby
Na skladě
Technologie připojení
Kabelový konektor M8 3pólový sériová produkce
Logický modul montážní lišty
Ochranná hadice
Přepínací stupně svorka
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.2 MB
-
pdfIndividuální datový listPDF-Soubor, 813 KB
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 98 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 474 KB
-
pdfShoda materiáluPDF-Soubor, 482 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 256 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfFlyer food and beveragePDF-Soubor, 1.7 MB
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
-
pdfWhitepaper food productionPDF-Soubor, 901 KB
-
pdfWhitepaper optical sensorsPDF-Soubor, 658 KB
-
pdfWhitepaper miniature sensorsPDF-Soubor, 588 KB
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 39g |
| Uhlíková stopa | 0,07kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
