Bezpečnostní systémy - Světelné mříže – ochrana těla

OY360111

OY360111
Ceníková cena
847,00 €
Malé skladové zásoby

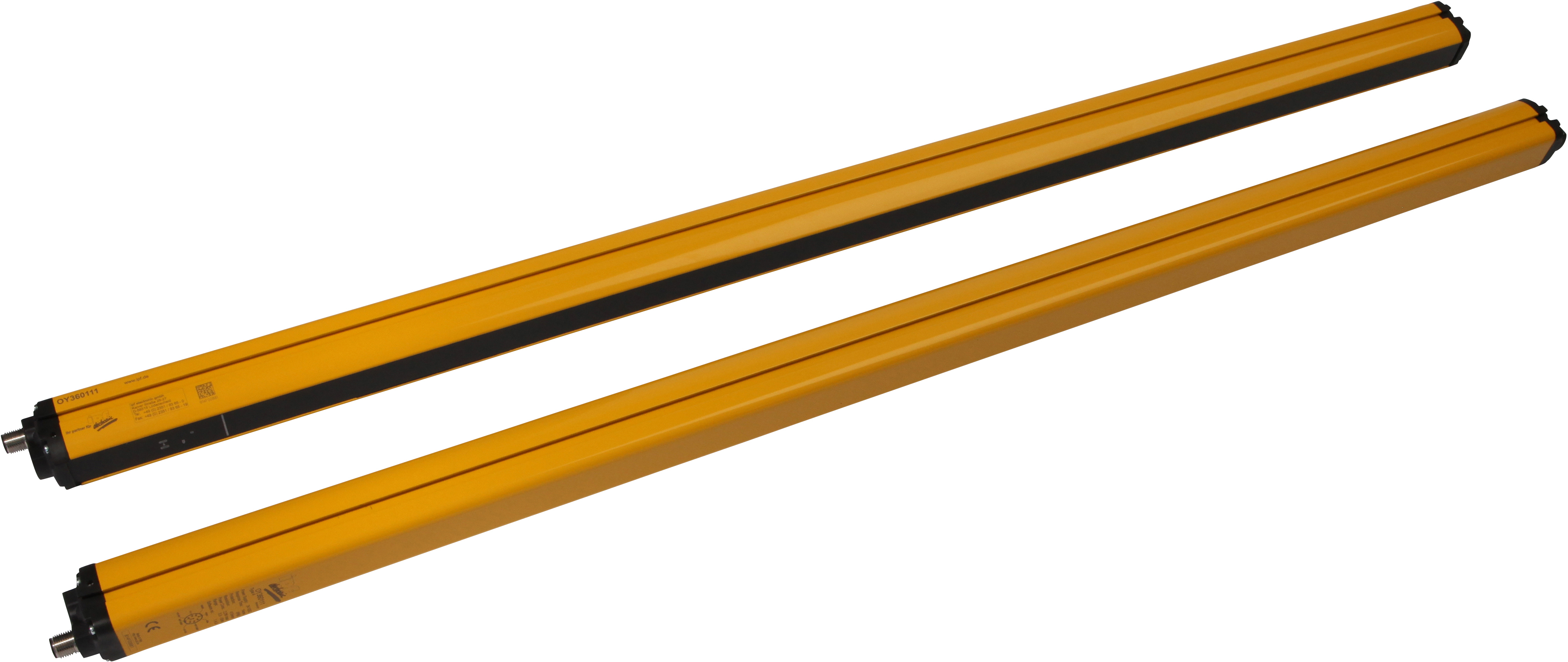

Světelná clona, 41x964x35mm, výška pole 815, rozlišení 415mm, Sn: 0,3-50m, 24V DC, PNP NO, 500mA, konektor M12 8pin/4pin, IP65, lakovaný hliník+PMMA, bezpečnost
Včetně Držák, Vysílač a přijímač
Diagram připojení
3D model
Porovnat

Bezpečnostní systémy - Světelné mříže – ochrana těla

Bezpečnostní světelné závory jsou vhodné podle platných norem pro ochranu nebezpečných oblastí na strojích. K dispozici jsou tři skupiny zařízení: ochrana těla (2, 3 a 4 paprsky), ochrana rukou (rozlišení 30 mm) a ochrana prstů (rozlišení 14 mm). V každé skupině jsou nabízena zařízení s různou výškou ochranného pole. Tyto systémy se často používají v dopravních systémech, svařovacích robotech a v strojích pro řezání a ohýbání.

Elektrické vlastnosti

Počet bezpečných polovodičových výstupů
2
Rozlišení
415mm
Provedení spínací funkce
Spínací kontakt (NO)
Provedení elektrické přípojky
Konektor M12
Provedení spínacího výstupu
OSSD, dvoukanálový
Jmenovitý spínací proud
500mA
Přijímač proudu naprázdno
75mA
Vysílač proudu naprázdno
30mA
Přijímač počtu pinů
8
Vysílač počtu pinů
4
Doba odezvy
14ms
Snímací rozsah
300 - 50 000mm
Třída ochrany
III
Zobrazení
LED displej
Provozní napětí
Elektrické připojení

Mechanické vlastnosti

Šířka
35mm
Výška pole
815mm
Výška
41mm
Délka
964mm
Povrch
lakovaný
Druh krytí (IP)
IP65
Materiál aktivní plochy snímače
Plast (PMMA)
Materiál krytu
Hliník
rozměry

Optické vlastnosti

Počet paprsků
3
Vlnová délka snímače
880nm

Ostatní vlastnosti

Funkční rozsah
Vhodné pro
Relativní vlhkost (nekondenzující)
15 - 95%
Bezpečnostní kategorie
Kategorie 4
Bezpečnostní typ podle IEC 61496-1
4
Okolní teplota
0 - 55°C
Příslušenství pro OY360111 najdete v těchto produktových skupinách:

Montáž

Montáž pro

AO000106
AO000106
Příslušenství Optické, Upevňovací úhelníky, M5x0,8 31dlouhé, Upevňovací materiál pro snímač, úhel, Ocel
33,60 €
Vaše cena
Malé skladové zásoby
AO000107
AO000107
Příslušenství Optické, Přidržovací zařízení, 4x tlumič kmitů
47,20 €
Vaše cena
Na vyžádání
AO000108
AO000108
Příslušenství Optické, Přidržovací zařízení, 6x tlumič kmitů
63,70 €
Vaše cena
Malé skladové zásoby
AO000109
AO000109
Příslušenství Optické, Přidržovací zařízení, 12x6mm, Celková délka 35mm, 4x nastavitelný držák
96,60 €
Vaše cena
Na vyžádání
AO000110
AO000110
Příslušenství Optické, Přidržovací zařízení, 12x6mm, Celková délka 35mm, 6x nastavitelný držák
138,70 €
Vaše cena
Malé skladové zásoby
AO000218
AO000218
Příslušenství Optická, montážní deska s kompenzačními pružinami pro montáž na ochrannou skříň/podlahu
117,70 €
Vaše cena
Na vyžádání
AO000243
AO000243
Příslušenství Optické, Upevňovací úhelníky, 35x24x30mm, Upevňovací materiál pro snímač, úhel, Ocel
59,60 €
Vaše cena
Malé skladové zásoby
AO000244
AO000244
Příslušenství Optické, Upevňovací úhelníky, Upevňovací materiál pro snímač, úhel, Ocel
56,90 €
Vaše cena
Na vyžádání
AO000246
AO000246
Příslušenství Optické, Upevňovací úhelníky, M5x0,8, Upevňovací materiál pro snímač, úhel, Ocel
45,40 €
Vaše cena
Malé skladové zásoby
AO000248
AO000248
Příslušenství Optické, Upevňovací úhelníky, M5x0,8 34dlouhé, Upevňovací materiál pro snímač, úhel, Ocel
61,20 €
Vaše cena
Na vyžádání
AO000249
AO000249
Příslušenství Optické, Upevňovací úhelníky, 93x30x56mm, Ocel
141,00 €
Vaše cena
Na vyžádání

Ochranný kryt

AO000213
AO000213
Příslušenství Optický, ochranný kryt, délka 600 mm, hliník, s montáží na podlahu
276,50 €
Vaše cena
Na vyžádání
AO000214
AO000214
Příslušenství Optický, ochranný kryt, délka 1000 mm, hliník, s montáží na podlahu
338,60 €
Vaše cena
Na vyžádání
AO000215
AO000215
Příslušenství Optické, Ochranná skříň, 1200mm dlouhé, Hliník, se spodním upevněním
381,20 €
Vaše cena
Malé skladové zásoby
AO000216
AO000216
Příslušenství Optické, Ochranná skříň, 1650mm dlouhé, Hliník, se spodním upevněním
428,50 €
Vaše cena
Malé skladové zásoby
AO000217
AO000217
Příslušenství Optický, ochranný kryt, délka 1900 mm, hliník, s montáží na podlahu
400,70 €
Vaše cena
Na vyžádání

Pomůcka pro vyrovnání

AO000219
AO000219
Příslušenství Optické, laserové ukazovátko, 44x81x27mm, bodové, 650nm, kovové
329,10 €
Vaše cena
Malé skladové zásoby

Nástroj

Infračervený detektor

AO000293
AO000293
Příslušenství Optické, Spotfinder pro infračervené světlo, Plast, S LED zobrazením, Signální tón
102,30 €
Vaše cena
Malé skladové zásoby

Ostatní senzory

Bezpečnostní relé

AO000299
AO000299
Příslušenství Optické, bezpečnostní relé, 90x118x22mm, 1x NC, 3x NO, dvoukanálové, 24V DC, šroubové připojení, plastové,…
195,20 €
Vaše cena
Na skladě
AO98A980
AO98A980
Příslušenství Optické, bezpečnostní relé, 84x121x45mm, s funkcí ztlumení, 3x NO, dvoukanálové, 24V DC, šroubové…
928,40 €
Vaše cena
Malé skladové zásoby

Ochranné víko Teflon M12

AY98A607
AY98A607
Příslušenství Snímač, Teflonový kryt, Ø16mm 16dlouhé, Vnitřní závit 12, Polytetrafluorethylen (PTFE)
11,10 €
Vaše cena
Malé skladové zásoby

Vychylující zrcátko

AO000238
AO000238
Příslušenství Optické, Vychylovací zrcadla, 89x845mm, Celková délka 845mm
229,60 €
Vaše cena
Na vyžádání

Technologie připojení

Kabelová zásuvka M12 8pólová sestavitelná

VK00302D
VK00302D
Rozbočovací skříňka, přímá, vlastní montáž, šroubové připojení, Ø4-8mm, 2A, 30V, -30-80°C, zásuvka M12 8pin, IP67, PBT
24,90 €
Vaše cena
Malé skladové zásoby
VK00382D
VK00382D
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3-6,5mm, 2A, 30V, -25-85°C, M12 Samice…
33,10 €
Vaše cena
Na skladě

Připojovací kabely M12 4žilnatý

VK200321
VK200321
Připojovací kabel, 2m, zásuvka M12 4-pólová úhlová, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø4,7mm, 250V,…
13,90 €
Vaše cena
Na skladě
VK200325
VK200325
Připojovací kabel, 2m, zásuvka M12 4-pólová přímá, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø4,7mm, 250V,…
13,90 €
Vaše cena
Na skladě
VK500321
VK500321
Připojovací kabel, 5m, zásuvka M12 4-pólová úhlová, volná koncovka kabelu 4-pólová, 4x0,34mm², PUR (polyuretan), Ø4,7mm,…
18,20 €
Vaše cena
Na skladě
VK500325
VK500325
Připojovací kabel, 5m, zásuvka M12 4-pólová přímá, volná koncovka kabelu 4-pólová, 4x0,34mm², PUR (polyuretan), Ø4,7mm,…
18,20 €
Vaše cena
Na skladě
VK50V321
VK50V321
Připojovací kabel, 5 m, 4kolíková úhlová zásuvka M12, volný konec kabelu, 4x0,25 mm², PUR/PVC, Ø4,2 mm, 250 V, -25-70…
12,60 €
Vaše cena
Na skladě
VK50V325
VK50V325
Připojovací kabel, 5 m, zásuvka M12 4-pólová přímá, volná koncovka kabelu, 4x0,25 mm², PUR/PVC, Ø4,2 mm, 250 V, -25-70…
12,60 €
Vaše cena
Na skladě
VKA00321
VKA00321
Připojovací kabel, 10 m, zásuvka M12 4-pólová úhlová, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø4,7 mm, 250…
26,30 €
Vaše cena
Na skladě
VKA00325
VKA00325
Připojovací kabel, 10 m, zásuvka M12 4-pólová přímá, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø4,7 mm, 250…
26,30 €
Vaše cena
Na skladě
VKAE0321
VKAE0321
Připojovací kabel, 15 m, zásuvka M12 4pólová úhlová, volná koncovka kabelu, 4žilový, PUR (polyuretan), Ø4,7 mm, vhodný…
34,00 €
Vaše cena
Na skladě
VKAE0325
VKAE0325
Připojovací kabel, 15 m, zásuvka M12 4-pólová rovná, volná koncovka kabelu, 4žilový, PUR (polyuretan), Ø4,7 mm, vhodný…
34,00 €
Vaše cena
Na skladě
VKB00321
VKB00321
Připojovací kabel, 20 m, zásuvka M12 4pólová úhlová, volná koncovka kabelu, 4žilový, PUR (polyuretan), Ø4,7 mm, vhodný…
37,60 €
Vaše cena
Na skladě
VKBE0321
VKBE0321
Připojovací kabel, 25 m, 4kolíková úhlová zásuvka M12, volná koncovka kabelu, 4žilový, PUR (polyuretan), Ø4,7 mm, vhodný…
41,30 €
Vaše cena
Malé skladové zásoby
VKC00321
VKC00321
Připojovací kabel, 30 m, 4kolíková úhlová zásuvka M12, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), vhodný pro…
46,90 €
Vaše cena
Malé skladové zásoby

Připojovací kabely M12 4žilnatý se stíněním

VK205321
VK205321
Připojovací kabel, 2m, zásuvka M12 4-pólová úhlová, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø5,5mm, 250V,…
22,80 €
Vaše cena
Na skladě
VK205325
VK205325
Připojovací kabel, 2m, zásuvka M12 4-pólová přímá, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø5,5mm, 250V,…
22,80 €
Vaše cena
Malé skladové zásoby
VK505321
VK505321
Připojovací kabel, 5m, zásuvka M12 4-pólová úhlová, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø5,5mm, 250V,…
28,40 €
Vaše cena
Na skladě
VK505325
VK505325
Připojovací kabel, 5 m, zásuvka M12 4-pólová přímá, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø5,5 mm, 250 V,…
28,40 €
Vaše cena
Na skladě
VKA05321
VKA05321
Připojovací kabel, 10 m, zásuvka M12 4-pólová úhlová, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø5,5 mm, 250…
39,10 €
Vaše cena
Na skladě
VKA05325
VKA05325
Připojovací kabel, 10 m, zásuvka M12 4-pólová přímá, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø5,5 mm, 250…
39,10 €
Vaše cena
Na skladě
VKAE5325
VKAE5325
Připojovací kabel, 15 m, zásuvka M12 4-pólová přímá, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø5,5 mm, 250…
50,00 €
Vaše cena
Na vyžádání
VKB05321
VKB05321
Připojovací kabel, 20 m, zásuvka M12 4-pólová úhlová, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø5,5 mm, 250…
60,60 €
Vaše cena
Malé skladové zásoby
VKB05325
VKB05325
Připojovací kabel, 20 m, zásuvka M12 4-pólová přímá, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø5,5 mm, 250…
60,60 €
Vaše cena
Na skladě

Připojovací kabely M12 8žilnatý bez stínění

VK03E275
VK03E275
Připojovací kabel, 0,3 m, zásuvka M12 8-pólová přímá, konektor M23 12-pólová přímá, 8x0,25 mm², PUR (polyuretan) černý,…
194,40 €
Vaše cena
Malé skladové zásoby
VK200A25
VK200A25
Přívodní kabel, 2m, M12 Samice (zdířka) 8pólový přímý, volná koncovka vedení, 8jádrový, PUR (Polyuretan), Ø5,9mm, Vhodné…
18,70 €
Vaše cena
Na skladě
VK500A25
VK500A25
Připojovací kabel, 5 m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8 žil, PUR (polyuretan), Ø5,9 mm, vhodný pro…
25,30 €
Vaše cena
Na skladě
VKA00A25
VKA00A25
Připojovací kabel, 10 m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8 žil, PUR (polyuretan), Ø5,9 mm, vhodný pro…
36,10 €
Vaše cena
Na skladě
VKAE0A25
VKAE0A25
Připojovací kabel, 15 m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8 žil, PUR (polyuretan), Ø5,9 mm, vhodný pro…
48,20 €
Vaše cena
Na skladě
VKB00A25
VKB00A25
Připojovací kabel, 20 m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8x0,25 mm², PUR (polyuretan), vhodný pro…
58,80 €
Vaše cena
Na skladě

Připojovací kabely M12 8žilnatý se stíněním

VK205A21
VK205A21
Připojovací kabel, 2m, zásuvka M12 8-pólová úhlová, volná koncovka kabelu, 8x0,25mm², PUR (polyuretan), Ø6,6mm, 30V,…
27,20 €
Vaše cena
Na skladě
VK205A25
VK205A25
Připojovací kabel, 2m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8x0,25mm², PUR (polyuretan), Ø6,6mm, 30V,…
27,20 €
Vaše cena
Na skladě
VK505A21
VK505A21
Připojovací kabel, 5m, zásuvka M12 8-pólová úhlová, volná koncovka kabelu, 8x0,25mm², PUR (polyuretan), Ø6,6mm, 30V,…
35,60 €
Vaše cena
Na skladě
VK505A25
VK505A25
Připojovací kabel, 5m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8x0,25mm², PUR (polyuretan), Ø6,6mm, 30V,…
35,60 €
Vaše cena
Na skladě
VKA05A21
VKA05A21
Připojovací kabel, 10m, zásuvka M12 8-pólová úhlová, volná koncovka kabelu, 8x0,25mm², PUR (polyuretan), Ø6,6mm, 30V,…
49,90 €
Vaše cena
Malé skladové zásoby
VKA05A25
VKA05A25
Připojovací kabel, 10m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8x0,25mm², PUR (polyuretan), Ø6,6mm, 30V,…
49,90 €
Vaše cena
Na skladě
VKAE5A25
VKAE5A25
Připojovací kabel, 15 m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8x0,25 mm², PUR (polyuretan), stíněný,…
63,70 €
Vaše cena
Malé skladové zásoby
VKB05A21
VKB05A21
Připojovací kabel, 20m, zásuvka M12 8-pólová úhlová, volná koncovka kabelu, 8x0,25mm², PUR (polyuretan), Ø6,6mm, 30V,…
78,10 €
Vaše cena
Na skladě
VKB05A25
VKB05A25
Připojovací kabel, 20m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8x0,25mm², PUR (polyuretan), Ø6,6mm, 30V,…
78,10 €
Vaše cena
Malé skladové zásoby
VKC05A25
VKC05A25
Připojovací kabel, 30 m, zásuvka M12 8-pólová přímá, volná koncovka kabelu, 8x0,25 mm², PUR (polyuretan), stíněný,…
93,20 €
Vaše cena
Malé skladové zásoby
Klasifikace Třída
eClass-7.0 27272704
eClass-7.1 27272704
eClass-8.0 27272704
eClass-9.0 27272704
eClass-9.1 27272704
ETIM-6.0 EC002549
ETIM-7.0 EC002549
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
Číslo schválení UL / CSA E315074
TSCA konformita Ano
Skupina produktů IPF 710 Bezpečnostní systémy
Rozměry balení 180 x 100 x 1 140mm
Hrubá váha 3 688g
13,1kg CO₂e
Číslo zboží 85365019
WEEE číslo 40951076
