Systemy bezpieczeństwa - Siatka świetlna - ochrona ciała

OY360111

OY360111
Cena katalogowa
847,00 €
Niedobór zapasów
Siatka świetlna, 41x964x35mm, wysokość pola 815, rozdzielczość 415mm, Sn: 0,3-50m, 24V DC, PNP NO, 500mA, złącze M12 8-pin/4-pin, IP65, aluminium malowane+PMMA, bezpieczeństwo
W zestawie Posiadacz, Nadajnik i odbiornik

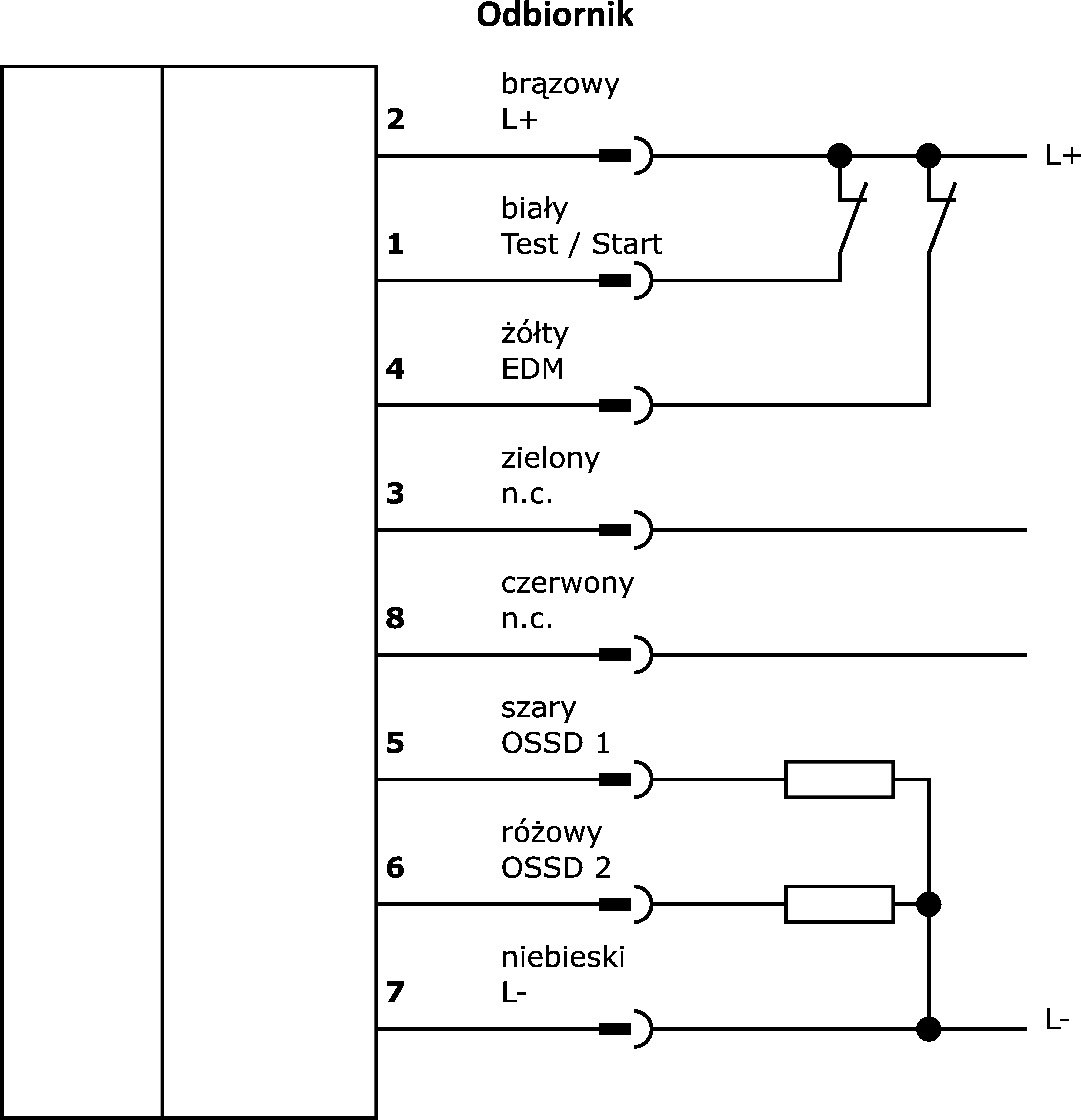

Schemat połączeń
Model 3D
Porównaj

Systemy bezpieczeństwa - Siatka świetlna - ochrona ciała

Bariery świetlne bezpieczeństwa są odpowiednie do zabezpieczania stref niebezpiecznych na maszynach zgodnie z obowiązującymi normami. Dostępne są trzy grupy urządzeń: Ochrona ciała (2, 3 i 4 wiązki), ochrona dłoni (rozdzielczość 30 mm) i ochrona palców (rozdzielczość 14 mm). W każdej grupie oferowane są urządzenia o różnych wysokościach pola ochronnego. Systemy te są często stosowane w systemach przenośników, robotach spawalniczych oraz maszynach do cięcia i gięcia.

Inne właściwości

Zakres funkcji
Kodowanie wiązki, Funkcja monitorowania dalszych urządzeń, Blokada ponownego uruchomienia
Odpowiedni dla
Funkcje bezpieczeństwa
Wilgotność względna (bez kondensacji)
15 - 95%
Kategoria bezpieczeństwa
Kategoria 4
Typ bezpieczeństwa zgodny z normą IEC 61496-1
4
Temperatura otoczenia
0 - 55°C

Właściwości elektryczne

Liczba bezpiecznych wyjść półprzewodnikowych
2
Rozdzielczość
415mm
Wykonywanie funkcji przełączania
Styk zwierny (NO)
Projekt połączenia elektrycznego
Złącze wtykowe M12
Konstrukcja wyjścia przełączającego
OSSD, dwukanałowy
Znamionowy prąd przełączania
500mA
Odbiornik prądu w obwodzie otwartym
75mA
Przetwornik prądu w obwodzie otwartym
30mA
Odbiornik z numerem bieguna
8
Nadajnik numeru bieguna
4
Czas reakcji
14ms
Odległość przełączania
300 - 50 000mm
Klasa ochrony
III
Wyświetlacz
Wyświetlacz LED
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Napięcie robocze
Podłączenie elektryczne

Właściwości mechaniczne

Szerokość
35mm
Wysokość pola
815mm
Wysokość
41mm
Długość
964mm
Powierzchnia
lakierowany
Klasa ochrony (IP)
IP65
Materiał aktywnej powierzchni czujnika
Tworzywa sztuczne (PMMA)
Materiał obudowy
Aluminium
wymiary

Właściwości optyczne

Liczba belek
3
Długość fali czujnika
880nm
