AY000117
Příslušenství Snímač, Upevňovací sada, Kov, Kulový kloub
Na skladě
Laserové senzory - Jednocestné světelné závory – přijímače
PE18C715
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 969,40 € | – |
| 5 | 940,32 € | 3% / 29,08 € |
| 10 | 920,93 € | 5% / 48,47 € |
| 20 | 891,85 € | 8% / 77,55 € |
| 50 | 853,07 € | 12% / 116,33 € |
Na skladě
Snímač Laser, Jednocestná světelná závora – přijímač, M18x1 106dlouhé, Clona 16x1mm, Sn: 10m, 12-32V DC, PNP/NPN Dvojčinný (Push/Pull), 0 V ... 10 V, Konektor M12 4pólový, IP67, Kov+Sklo, Laserová dioda, červené světlo
Včetně Matice
Porovnat
Laserové senzory - Jednocestné světelné závory – přijímače
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Provedení spínací funkce
- Normálně otevřený kontakt (NO pro PNP) Normálně uzavřený kontakt (NC pro NPN)
- Provedení analogového výstupu
- 0 - 10V

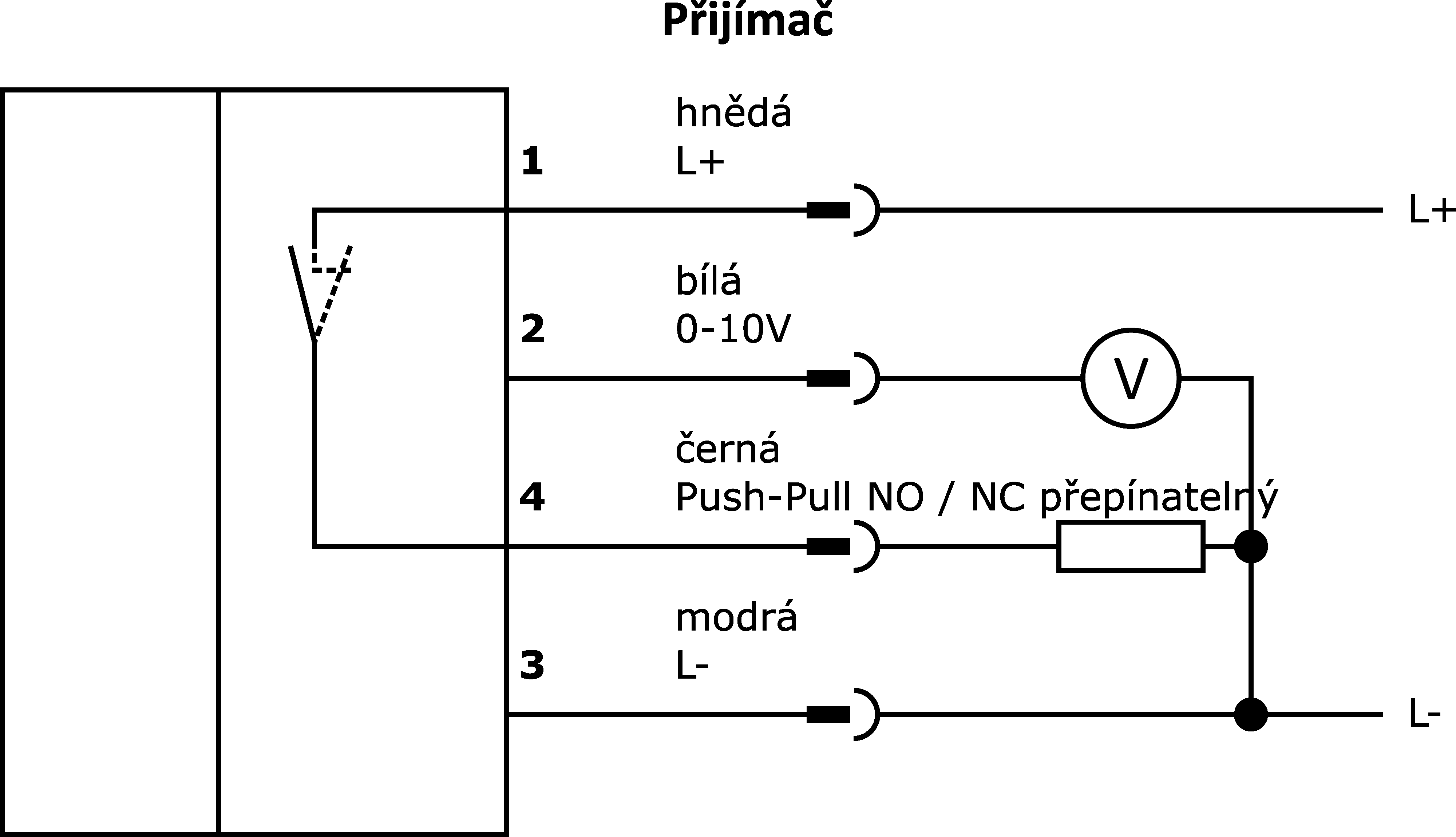

- Provedení elektrické přípojky
- Konektor M12
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 100mA
- Zpoždění připravenosti
- 100ms
- Proud naprázdno
- 35mA
- Přijímač proudu naprázdno
- 35mA
- Počet pinů
- 4
- Snímací rozsah
- 0 - 10 000mm
- Frekvence spínání
- 2 800Hz
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Válec, závit
- Stoupání závitu
- 1mm
- Délka
- 106mm
- Skladovací teplota
- -40 - 70°C
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- sklo
- Materiál krytu
- Kov
- Rozměr závitu
- M18
Optické vlastnosti
- Šířka clony
- 1mm
- Délka clony
- 16mm
- Druh světla
- Laserová dioda, červené světlo
- Tvar světelného paprsku
- Linka
- Vlnová délka snímače
- 670nm
Ostatní vlastnosti
- Okolní teplota
- -10 - 40°C
Příslušenství pro PE18C715
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000117
Malé skladové zásoby
Montážní systém, válcový M18
Malé skladové zásoby
Na skladě
Na skladě
Malé skladové zásoby
Na skladě
Přesný úhel tvar 18
Malé skladové zásoby
Upevnění design M18
Malé skladové zásoby
Na skladě
Na skladě
Upevnění držení kulové hlavy
Na skladě
Nástroj
Šroubovák
Technologie připojení
Adaptér M12 zásuvka 4pólová/M8 konektor 4pólový
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 4žilnatý
Připojovací kabely M12 4žilnatý se stíněním
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Vysílač / přijímač
Příslušenství PE18
Katalogové listy
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 481 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfFlyer unique sensor solutionsPDF-Soubor, 2.6 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 160 Laserové senzory |
| Rozměry balení | 90 x 60 x 160mm |
| Hrubá váha | 137g |
| 0,48kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
