Laserové senzory - Jednocestné světelné závory – vysílače
PS18C714
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 1.454,10 € | – |
| 5 | 1.410,48 € | 3% / 43,62 € |
| 10 | 1.381,40 € | 5% / 72,70 € |
| 20 | 1.337,77 € | 8% / 116,33 € |
| 50 | 1.279,61 € | 12% / 174,49 € |
Na vyžádání
Senzorový laser, průchozí senzorový vysílač, M18x1 122lang, apertura 16x1mm, 12-30V DC, zásuvný konektor M12 4-pin, IP67, kov+sklo, laserová dioda, červené světlo
Včetně Matice
Porovnat
Laserové senzory - Jednocestné světelné závory – vysílače
Optické senzory fungují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barva, struktura povrchu, materiál). Základní způsob činnosti je založen na vysílači a přijímači světla. Existují tři různé verze: 1. Senzor s průchozím paprskem se skládá ze dvou samostatných zařízení, vysílače a přijímače, které jsou vzájemně vyrovnány. Je-li světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači změní svůj stav. 2. V reflexní světelné závoře jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží na přijímač pomocí reflektoru, který je namontován naproti. Jakmile je světelný paprsek přerušen, spínací výstup integrovaný v zařízení změní svůj stav. 3. Snímač s rozptýleným odrazem má vysílač a přijímač v jednom zařízení. Vyslaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v zařízení změní svůj stav.
Elektrické vlastnosti

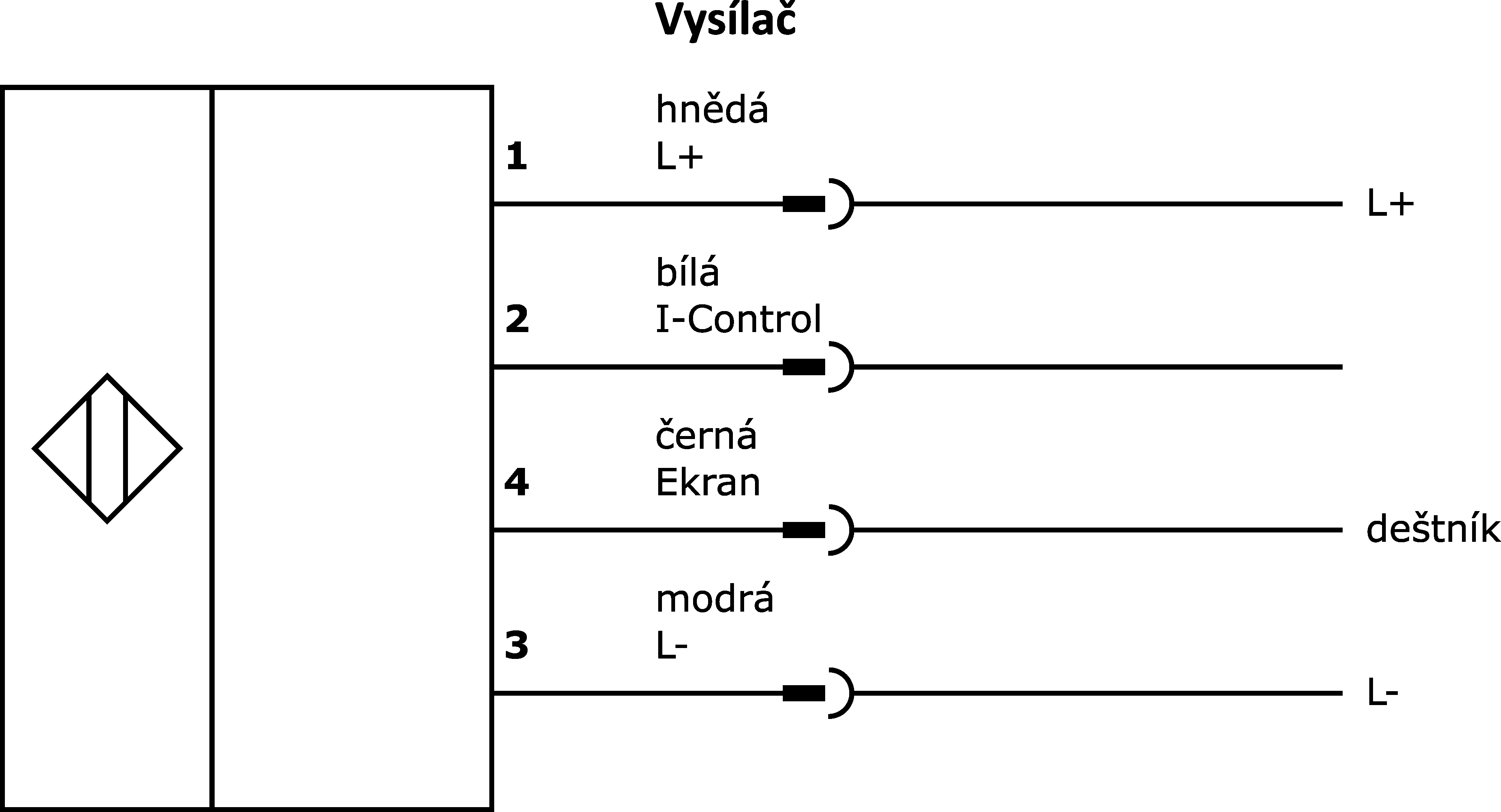

- Provedení elektrické přípojky
- Konektor M12
- Výkon laseru
- 1mW
- Proud naprázdno
- 35mA
- Vysílač proudu naprázdno
- 35mA
- Počet pinů
- 4
Mechanické vlastnosti
- Design
- Válec, závit
- Stoupání závitu
- 1mm
- Délka
- 122mm
- Skladovací teplota
- -40 - 70°C
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- sklo
- Materiál krytu
- Kov
- Rozměr závitu
- M18
Optické vlastnosti
- Šířka clony
- 1mm
- Délka clony
- 16mm
- Třída laseru
- Třída 2
- Druh světla
- Laserová dioda, červené světlo
- Tvar světelného paprsku
- Linka
- Vlnová délka snímače
- 650nm
Ostatní vlastnosti
- Zvláštnosti
- s testovacím vstupem
- Okolní teplota
- -10 - 40°C
- Důležité upozornění
- V blízkosti výstupu laserového paprsku musí být zřetelně viditelné přiložené výstražné značky v souladu s předpisy o prevenci úrazů laserovým zářením (BGV B 2) ze dne 1. ledna 1993.
