Czujniki laserowe - Czujniki przelotowe Nadajnik
PS18C714
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 1.454,10 € | – |
| 5 | 1.410,48 € | 3% / 43,62 € |
| 10 | 1.381,40 € | 5% / 72,70 € |
| 20 | 1.337,77 € | 8% / 116,33 € |
| 50 | 1.279,61 € | 12% / 174,49 € |
Na żądanie
Czujnik laserowy, nadajnik czujnika przelotowego, M18x1 122lang, apertura 16x1mm, 12-30V DC, 4-stykowe złącze wtykowe M12, IP67, metal+szkło, dioda laserowa, światło czerwone
W zestawie Matka
Porównaj
Czujniki laserowe - Czujniki przelotowe Nadajnik
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. w przypadku skanera światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Funkcje specjalne
- z wejściem testowym
- Temperatura otoczenia
- -10 - 40°C
- Ważna uwaga
- Załączone znaki ostrzegawcze muszą być wyraźnie widoczne w pobliżu wylotu wiązki lasera zgodnie z przepisami dotyczącymi zapobiegania wypadkom związanym z promieniowaniem laserowym (BGV B 2) z dnia 1 stycznia 1993 r.
Właściwości elektryczne

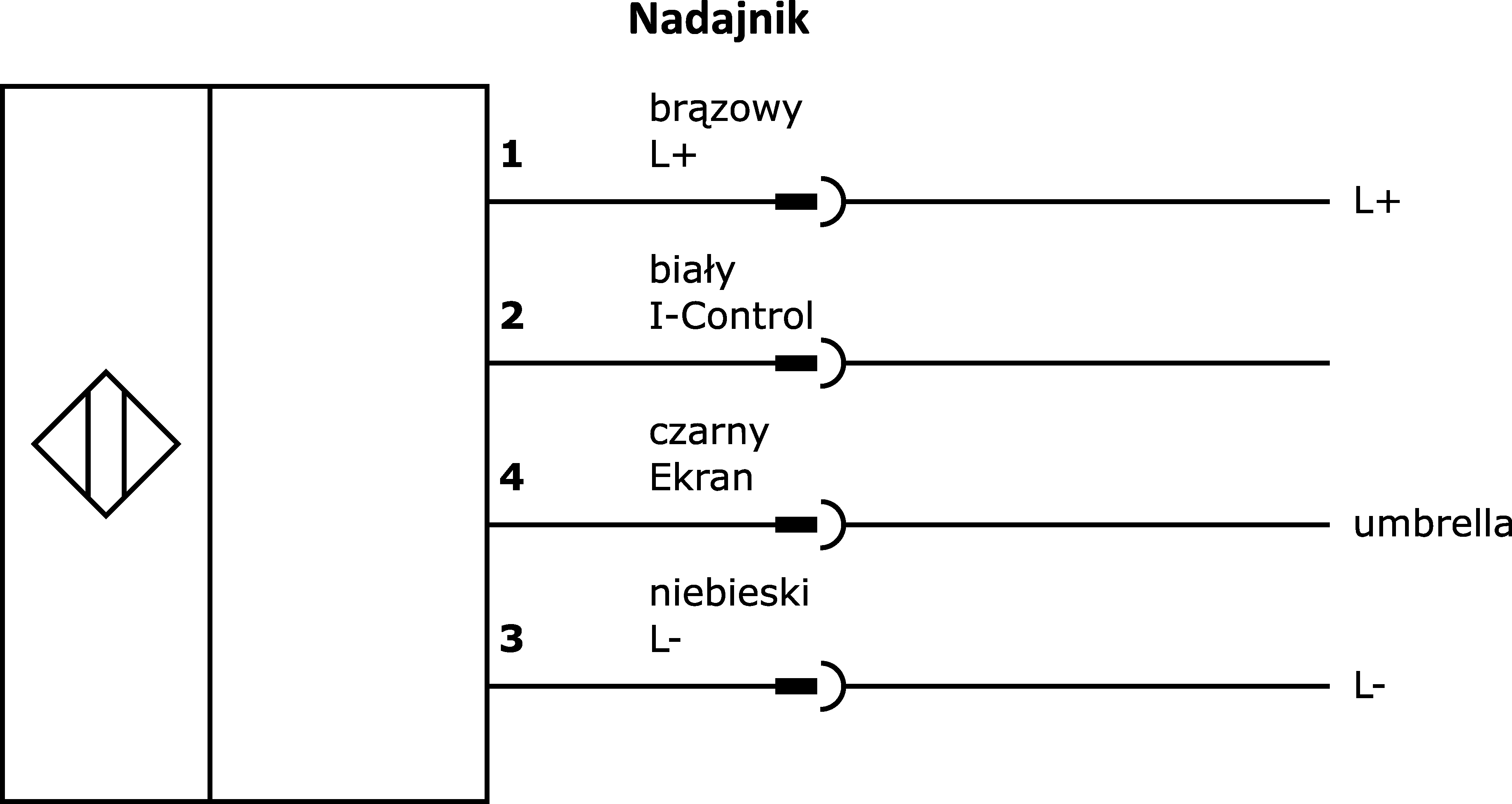

- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Moc lasera
- 1mW
- Prąd bez obciążenia
- 35mA
- Przetwornik prądu w obwodzie otwartym
- 35mA
- Liczba biegunów
- 4
- Funkcje ochronne
- Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Projekt
- Cylinder, gwint
- Podziałka gwintu
- 1mm
- Długość
- 122mm
- Temperatura przechowywania
- -40 - 70°C
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- szkło
- Materiał obudowy
- Metal
- Wymiar gwintu
- M18
Właściwości optyczne
- Szerokość przysłony
- 1mm
- Długość przysłony
- 16mm
- Klasa lasera
- Klasa 2
- Rodzaj światła
- Dioda laserowa, światło czerwone
- Kształt wiązki światła
- Linia
- Długość fali czujnika
- 650nm
Znajdź akcesoria dla PS18C714
w tych grupach produktów:
Inne czujniki
Laser do tablic rejestracyjnych klasy 2
Teflonowa nasadka ochronna M12
Niedobór zapasów
Montaż
Kątownik precyzyjny typu 18
Niedobór zapasów
Montaż wspornika głowicy kulowej
W magazynie
W magazynie
System montażowy dla AY000117
W magazynie
Niedobór zapasów
System montażu Cylindryczny M18
Niedobór zapasów
Niedobór zapasów
W magazynie
Typ montażu M18
Niedobór zapasów
W magazynie
W magazynie
Nadajnik / odbiornik
Akcesoria PS18
Technologia połączeń
4-żyłowe gniazda kablowe M12 z ekranem
4-pinowe gniazda kablowe M12, możliwość montażu
4-żyłowe gniazda kablowe M12
Adapter 4-stykowe gniazdo M12 / 4-stykowa wtyczka M8
Gniazda kablowe Gniazdo M12 Wtyk M12 4-przewodowy
Arkusze danych

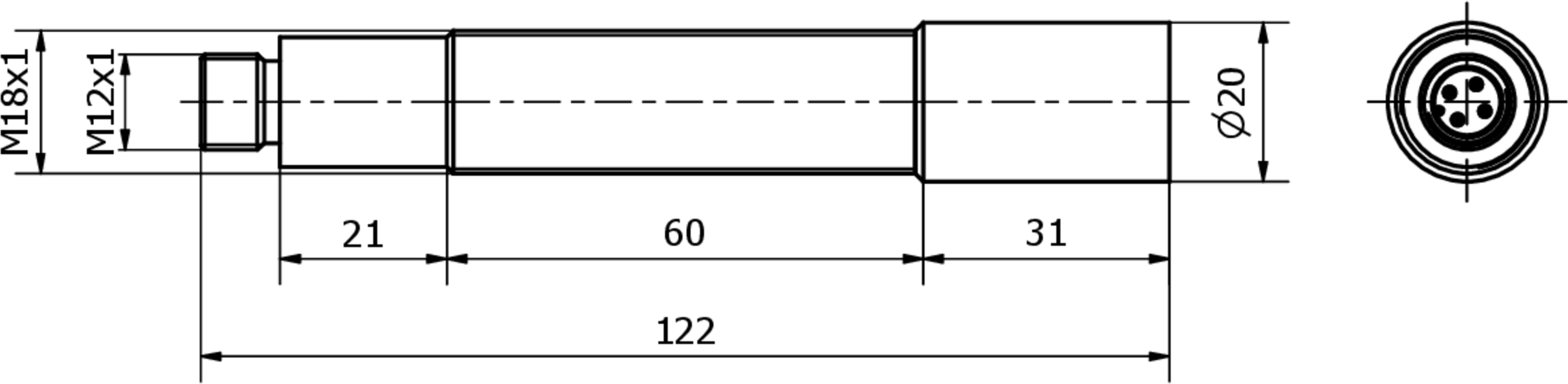

Rysunki
