VÝBĚHOVÁ POLOŽKA

SL430020

SL430020
Nahrazující zboží?
Rádi vám poradíme!
Snímač Proud, Vzduch, kalorimetrický, 70x270x44mm, G1/4 palce, 18-30V DC, 2x PNP/NPN programovatelný/konfigurovatelný, 4 mA ... 20 mA, IO-Link, Spojení konektorem M12 4pólový, PBTP, Pevnost v tlaku 16bar, S displejem, Parametrizace

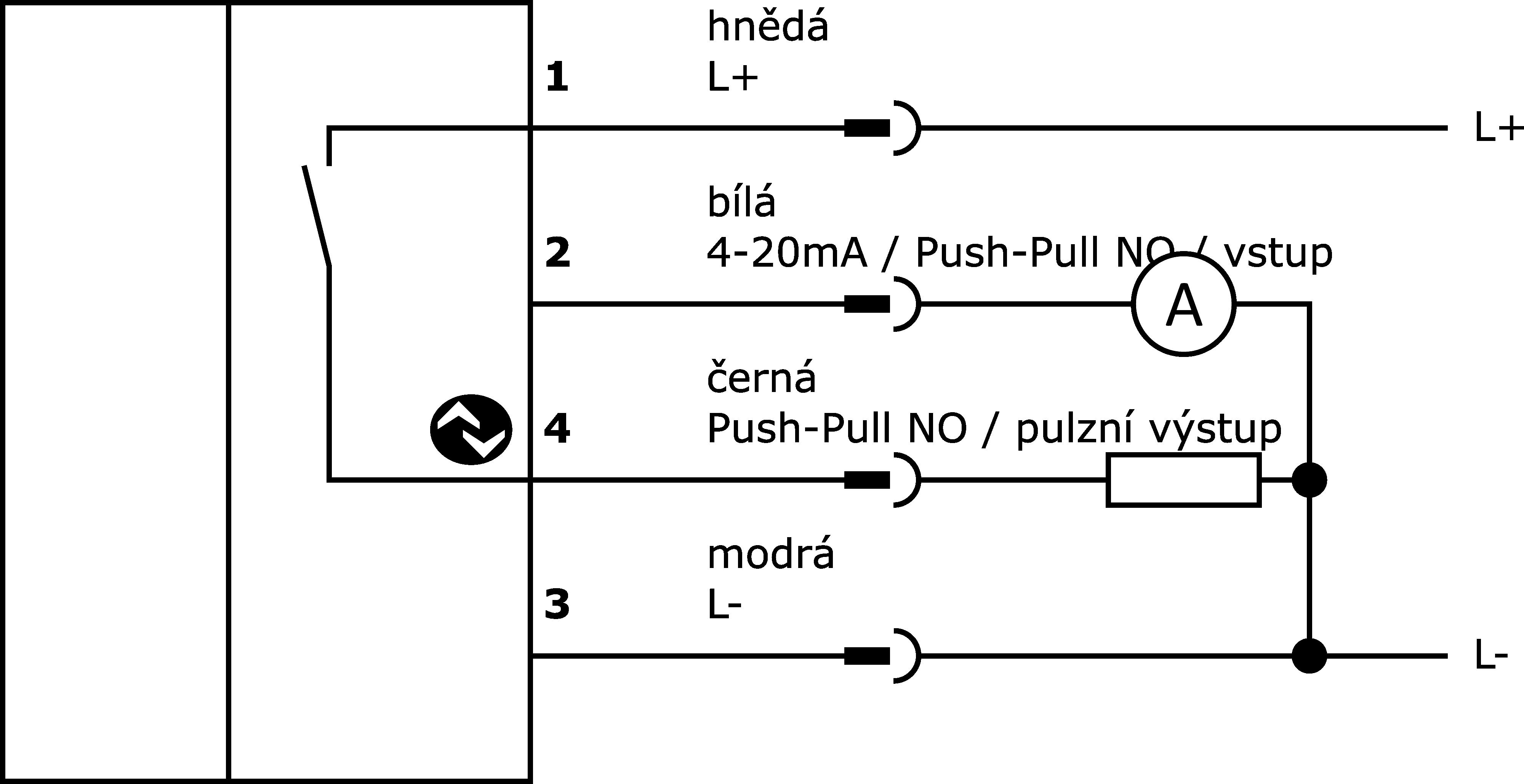

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Průtokové snímače - Senzory pro vzduch

Funkce snímače průtoku je založena na kalorimetrickém principu. Sonda se zahřívá o několik stupňů Celsia zevnitř směrem k průtokovému médiu, do něhož vyčnívá. Pokud médium proudí, teplo generované v čidle se rozptýlí médiem. Nastavená teplota v senzoru je měřena a porovnána s měřenou teplotou média. Ze získaného teplotního rozdílu lze pro každé médium odvodit stav průtoku. Tyto snímače se mimo jiné používají při monitorování chladicích systémů, ventilačních systémů, suchého chodu čerpadel, při kontrole přítomnosti proudění tekutin nebo plynů.

Elektrické vlastnosti

Doba zpoždění odezvy
0,3s
Počet spínacích výstupů
2
Počet spínacích bodů
2
Provedení spínací funkce
programovatelný/konfigurovatelný
Provedení analogového výstupu
4 - 20mA
Provedení elektrické přípojky
Konektor M12
Provedení spínacího výstupu
PNP/NPN
Jmenovitý spínací proud
150mA
Zpoždění připravenosti
10 000ms
Postup nastavení
Parametrizace
Proud naprázdno
120mA
Počet pinů
4
Princip měření
Kalorimetrické
Podporované komunikační rozhraní
IO-Link
Rozsah měření rychlosti průtoku
0,2 - 65,5m/s
Zobrazení
LED displej
Rozsah měření Rychlost proudění vzduchu
0,2 - 65,5m/s

Mechanické vlastnosti

Provedení procesního připojení
G1/4 palce
Design
Kvádr
Šířka
44mm
Pevnost v tlaku
16bar
Výška
70mm
Délka
270mm
Teplota média
0 - 60°C
Druh krytí (IP)
IP54
Materiál krytu
PBT
Materiál měřicího snímače
Ušlechtilá ocel 1.4305

Ostatní vlastnosti

Vhodné pro
Plyny
Okolní teplota
-10 - 60°C
Referenční médium / objekt
Vzduch
Verze s IO-Link
V1.1
