SL430020
Modelo sucessor?
Teremos todo o prazer em o aconselhar!
Teremos todo o prazer em o aconselhar!
sensor de caudal, Ar, Calorimétrico, 70x270x44mm, G1/4 polegada, 18-30V DC, 2x PNP/NPN Programável/configurável, 4-20mA, IO-Link, Ligação de encaixe M12 de 4 pinos, PBTP, Resistência à pressão 16bar, Com visor, Parametrização
Comparar
Sensores de caudal - Sensores de ar
A função do sensor de caudal baseia-se no princípio da calorimetria. A sonda é aquecida a partir do interior alguns graus Celsius em relação ao meio de fluxo, no qual se projecta. Quando o meio flui, o calor gerado na sonda é dissipado através do meio. A temperatura no interior da sonda é medida e comparada com a temperatura do meio igualmente medida. A partir da diferença de temperatura obtida, o estado de fluxo de cada meio pode ser derivado. Estes sensores são aplicados em áreas como a monitorização de sistemas de refrigeração, sistemas de ventilação, funcionamento a seco de bombas, verificando a presença de fluxos de líquidos ou gases.
Outras propriedades
- Adequado para
- Gases
- Temperatura ambiente
- -10 - 60°C
- Meio de referência / objecto
- Ar
- Versão IO-Link
- V1.1
- Aplicações
- Aplicações pneumáticas
Propriedades eléctricas
- Tempo de atraso da resposta
- 0,3s
- Número de saídas de comutação
- 2
- Número de pontos de comutação
- 2
- Execução da função de comutação
- programável/configurável
- Versão de saída analógica
- 4 - 20mA

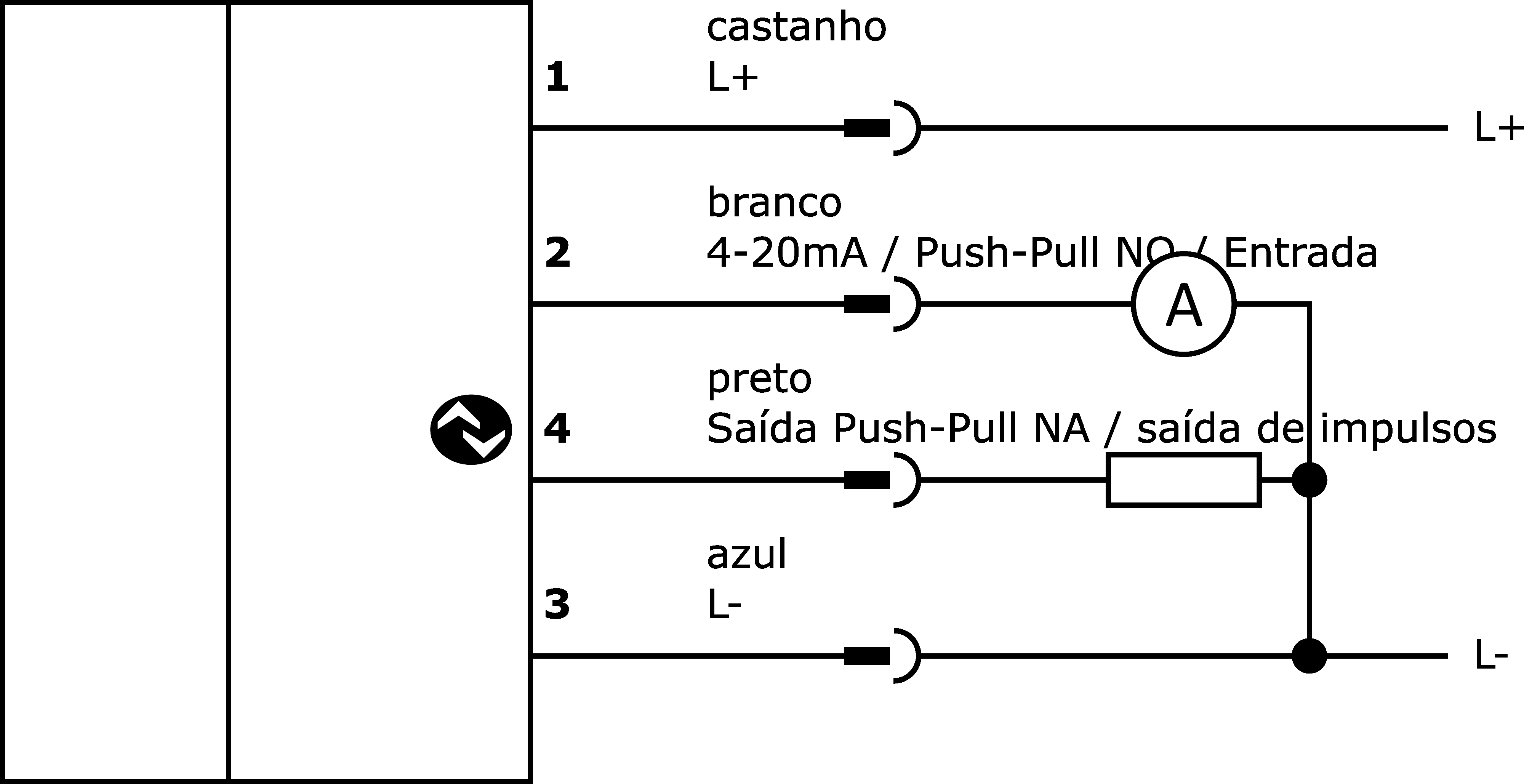

- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- PNP/NPN
- Corrente nominal de comutação
- 150mA
- Atraso de prontidão
- 10.000ms
- Procedimento de definição
- Parametrização
- Corrente em vazio
- 120mA
- Número de postes
- 4
- Princípio de medição
- Calorimétrico
- Interface de comunicação suportada
- IO-Link
- Gama de medição da velocidade do caudal
- 0,2 - 65,5m/s
- Ecrã
- Ecrã LED
- Gama de medição Velocidade do caudal com ar
- 0,2 - 65,5m/s
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Propriedades mecânicas
- Concepção da ligação ao processo
- G1/4 polegadas
- Tipo
- Cubóide
- Largo
- 44mm
- Resistência à compressão
- 16bar
- Altura
- 70mm
- Comprimento
- 270mm
- Temperatura média
- 0 - 60°C
- Classe de protecção (IP)
- IP54
- Material do invólucro
- PBT
- Material do transdutor
- Aço inoxidável 1.4305
Pode encontrar acessórios para SL430020
nestes grupos de produtos:
Programação / parametrização
Mestre IO-Link
Tecnologia de ligação
Tomadas de cabo M12 4 fios blindadas
Tomadas de cabo M12 de 4 fios
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Fichas de dados
Manuais
Desenhos
Interfaces
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 325 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 407 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 255 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
Livro branco
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27371815 |
| eClass-7.1 | 27371815 |
| eClass-8.0 | 27371815 |
| eClass-9.0 | 27371815 |
| eClass-9.1 | 27371815 |
| ETIM-6.0 | EC002580 |
| ETIM-7.0 | EC002580 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 300 sensores de caudal |
| dimensões da embalagem | 250 x 60 x 250mm |
| Peso bruto | 910g |
| Número da pauta aduaneira | 90268020 |
| Número WEEE | 40951076 |
