Ultrazvukové senzory - Měření vzdálenosti
UT18E291
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 731,40 € | – |
| 5 | 709,46 € | 3% / 21,94 € |
| 10 | 694,83 € | 5% / 36,57 € |
| 20 | 672,89 € | 8% / 58,51 € |
| 50 | 643,63 € | 12% / 87,77 € |
Na vyžádání
Ultrazvukový snímač, difúzní odrazový snímač, M18x1 55dlouhý, Sn: 150-800, 12-30V DC, 4-20mA, zásuvný konektor M12 5-pin, IP67, V4A, axiální zvukový kužel
Včetně Matice
Porovnat
Ultrazvukové senzory - Měření vzdálenosti
Ultrazvukové snímače jsou bezkontaktní a neopotřebovávající se polohové spínače, které mohou být používány také v náročném prostředí. Významná výhoda těchto zařízení spočívá v tom, že materiálová a povrchová struktura objektů, které mají být detekovány, může být prakticky libovolná. Jsou rozpoznány pevné, kapalné, granulované a práškové materiály. Forma a barva objektů nemá vliv na výsledek snímání. Rovněž je velmi důležitá schopnost zachytit průhledné materiály, jako jsou fólie nebo kapaliny. Ultrazvukové snímače se používají při měření vzdálenosti (např. měření průměru, kontrola smyčky), řízení hladiny (např. naplněnost sila), při snímání polohy a přítomnosti (např. umístění skleněných kotoučů, kontrola fóliových trhlin, snímání skleněných lahví).
Elektrické vlastnosti
- Odezva/doba poklesu
- 120ms
- Rozlišení
- 0,2mm
- Typ analogového výstupu
- 4 - 20mA

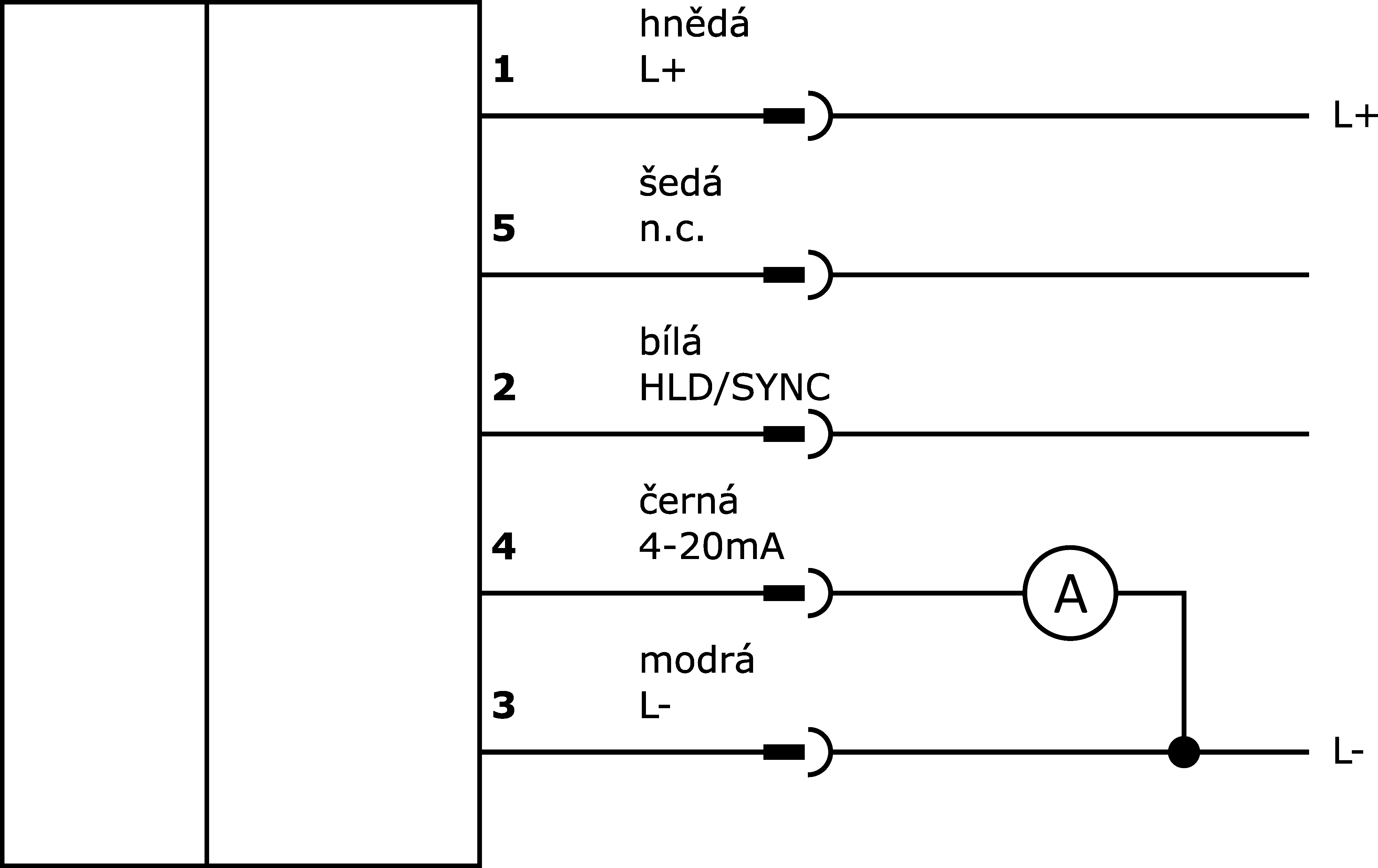

- Typ elektrického připojení
- Konektor M12
- Zatěžovací odpor (výstup proudu)
- 0,5kOhm
- Proud naprázdno
- 25mA
- Počet pinů
- 5
- Relativní odchylka od linearity
- 1%
- Relativní přesnost opakování
- 0,5%
- Výstup zvuku
- axiální
- Třída ochrany
- III
- Teplotní drift
- 0,1%
- Nosný kmitočet
- 140kHz
- Rozsah měření
- 150 - 800mm
- Ochranné funkce
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 15mm
- Stoupání závitu
- 1mm
- Délka
- 55mm
- Druh krytí (IP)
- IP67
- Materiál krytu
- Ušlechtilá ocel 1.4404
- Rozměr závitu
- M18
Optické vlastnosti
- Úhel otvoru
- 40°
Ostatní vlastnosti
- Pracovní frekvence
- 140kHz
- Okolní teplota
- -20 - 70°C
- Aplikace
Příslušenství pro UT18E291
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000117
Montážní systém, válcový M18
Na skladě
Na skladě
Na skladě
Pouzdro adaptéru M18 na Ø20
Malé skladové zásoby
Upevnění design M18
Malé skladové zásoby
Na skladě
Na skladě
Technologie připojení
Připojovací kabely Lemo mini
Připojovací kabely M12 3žilnatý
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 4žilnatý se stíněním
Katalogové listy
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 482 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfFlyer food and beveragePDF-Soubor, 1.7 MB
-
pdfFlyer fluid technologyPDF-Soubor, 16 MB
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
Bílá kniha
-
pdfWhitepaper food productionPDF-Soubor, 901 KB
-
pdfWhite paper ultrasonic sensorsPDF-Soubor, 3.0 MB
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270804 |
| eClass-7.1 | 27270804 |
| eClass-8.0 | 27270804 |
| eClass-9.0 | 27270804 |
| eClass-9.1 | 27270804 |
| ETIM-6.0 | EC001846 |
| ETIM-7.0 | EC001846 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 259 Ultrazvukové senzory (analogové) |
| Rozměry balení | 105 x 55 x 170mm |
| Hrubá váha | 75g |
| Uhlíková stopa | 0,22kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
