Czujniki ultradźwiękowe - Pomiar odległości
UT18E291
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 731,40 € | – |
| 5 | 709,46 € | 3% / 21,94 € |
| 10 | 694,83 € | 5% / 36,57 € |
| 20 | 672,89 € | 8% / 58,51 € |
| 50 | 643,63 € | 12% / 87,77 € |
Na żądanie
Czujnik ultradźwiękowy, przycisk, M18x1 55long, Sn: 150-800, 12-30V DC, 4-20mA, 5-stykowe złącze wtykowe M12, IP67, V4A, osiowa wiązka dźwięku
W zestawie Matka
Porównaj
Czujniki ultradźwiękowe - Pomiar odległości
Czujniki ultradźwiękowe to bezdotykowe i niezużywające się przełączniki położenia, które mogą być również używane w trudnych warunkach środowiskowych. Główną zaletą tych urządzeń jest to, że materiał i właściwości powierzchni wykrywanych obiektów mogą być niemal dowolne. Wykrywane mogą być materiały stałe, ciekłe, ziarniste i sypkie. Kształt i kolor obiektów nie mają wpływu na wynik detekcji. Szczególne znaczenie ma również możliwość wykrywania materiałów przezroczystych, takich jak folie lub ciecze. Czujniki ultradźwiękowe są wykorzystywane do pomiaru odległości (np. wykrywanie średnicy, kontrola pętli), kontroli poziomu lub wysokości napełnienia (np. wykrywanie silosu), pozycjonowania i wykrywania obecności (np. pozycjonowanie szyby, kontrola rozdarcia folii, wykrywanie szklanych butelek).
Inne właściwości
- Częstotliwość pracy
- 140kHz
- Temperatura otoczenia
- -20 - 70°C
- Zastosowania
- Wykrywanie poziomu
Właściwości elektryczne
- Czas reakcji
- 120ms
- Rozdzielczość
- 0,2mm
- Typ wyjścia analogowego
- 4 - 20 mA

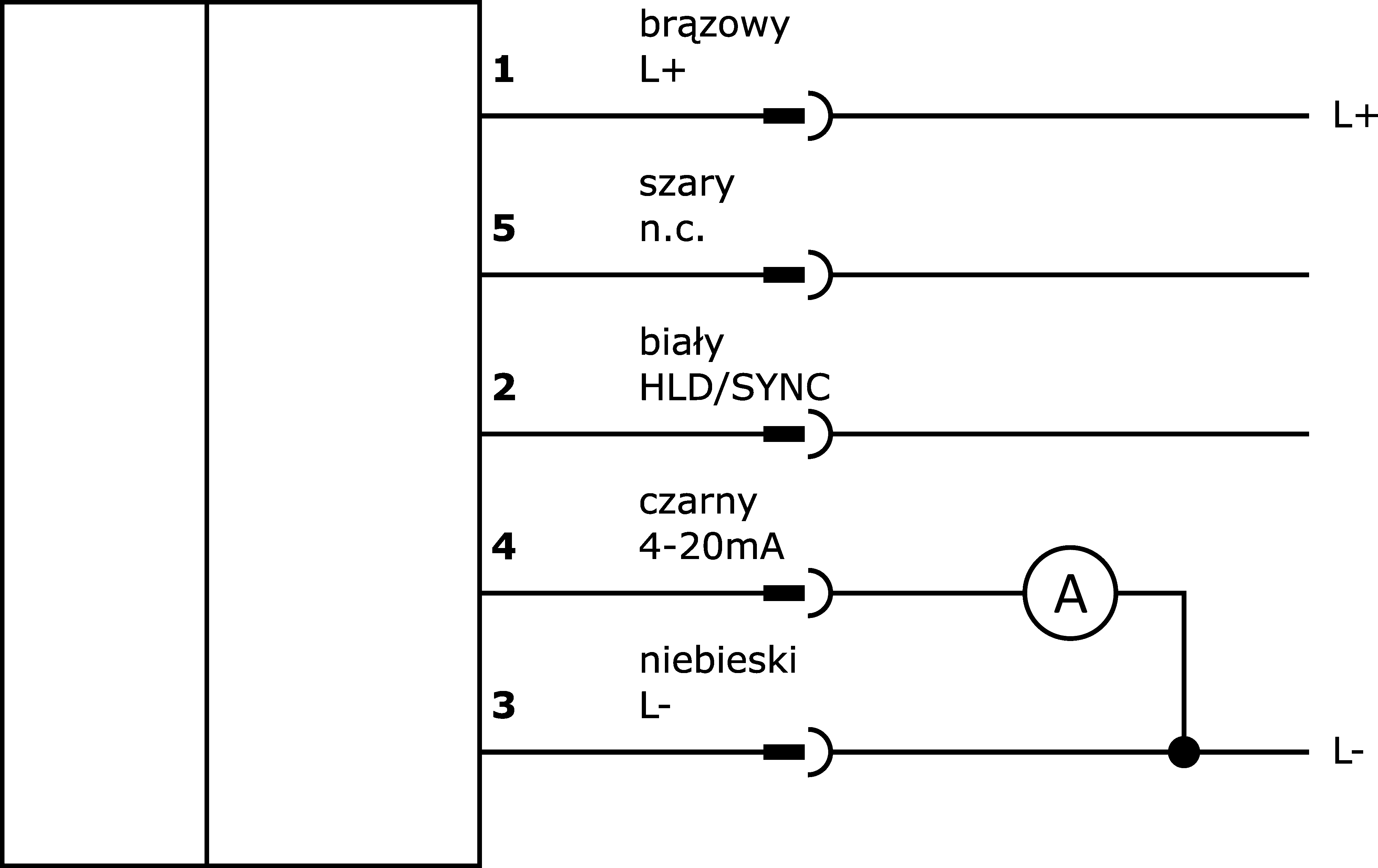

- Rodzaj połączenia elektrycznego
- Złącze wtykowe M12
- Rezystor obciążenia (wyjście prądowe)
- 0,5kOhm
- Prąd bez obciążenia
- 25mA
- Liczba biegunów
- 5
- Względne odchylenie liniowości
- 1%
- Względna powtarzalność
- 0,5%
- Wyjście dźwięku
- osiowy
- Klasa ochrony
- III
- Dryft temperatury w całym zakresie pomiarowym
- 0,1%
- Częstotliwość nośna
- 140kHz
- Zakres pomiarowy
- 150 - 800mm
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Projekt
- Cylinder, gwint
- Długość gwintu
- 15mm
- Podziałka gwintu
- 1mm
- Długość
- 55mm
- Klasa ochrony (IP)
- IP67
- Materiał obudowy
- Stal nierdzewna 1.4404
- Wymiar gwintu
- M18
Właściwości optyczne
- Kąt otwarcia
- 40°
Znajdź akcesoria dla UT18E291
w tych grupach produktów:
Montaż
System montażowy dla AY000117
System montażu Cylindryczny M18
W magazynie
Tuleja adaptera M18 do Ø20
Niedobór zapasów
Typ montażu M18
Niedobór zapasów
W magazynie
W magazynie
Technologia połączeń
3-żyłowe gniazda kablowe M12
4-pinowe gniazda kablowe M12, możliwość montażu
4-żyłowe gniazda kablowe M12 z ekranem
Gniazda kablowe Lemo mini
Arkusze danych
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 482 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 254 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
-
pdfFlyer food and beveragePDF-Plik, 1.7 MB
-
pdfFlyer fluid technologyPDF-Plik, 16 MB
-
pdfRozwiązania czujników dla przemysłu filmowegoPDF-Plik, 2.7 MB
Biała księga
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270804 |
| eClass-7.1 | 27270804 |
| eClass-8.0 | 27270804 |
| eClass-9.0 | 27270804 |
| eClass-9.1 | 27270804 |
| ETIM-6.0 | EC001846 |
| ETIM-7.0 | EC001846 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 259 Czujniki ultradźwiękowe (analogowe) |
| Wymiary opakowania | 105 x 55 x 170mm |
| Masa brutto | 75g |
| Ślad CO2 | 0,22kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
