Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

VK03C969

VK03C969
Ceníková cena
15,90 €
Na skladě
Připojovací kabel, 0,3 m, zásuvka M8 3-pólová úhlová, konektor M8 3-pólová úhlová, 3x0,34 mm², PUR (polyuretan), 60 V, IP67, vhodný pro vlečné řetězy a odolný proti zkroucení, olejům a chladicím mazivům, svařovací plocha, bez silikonu.

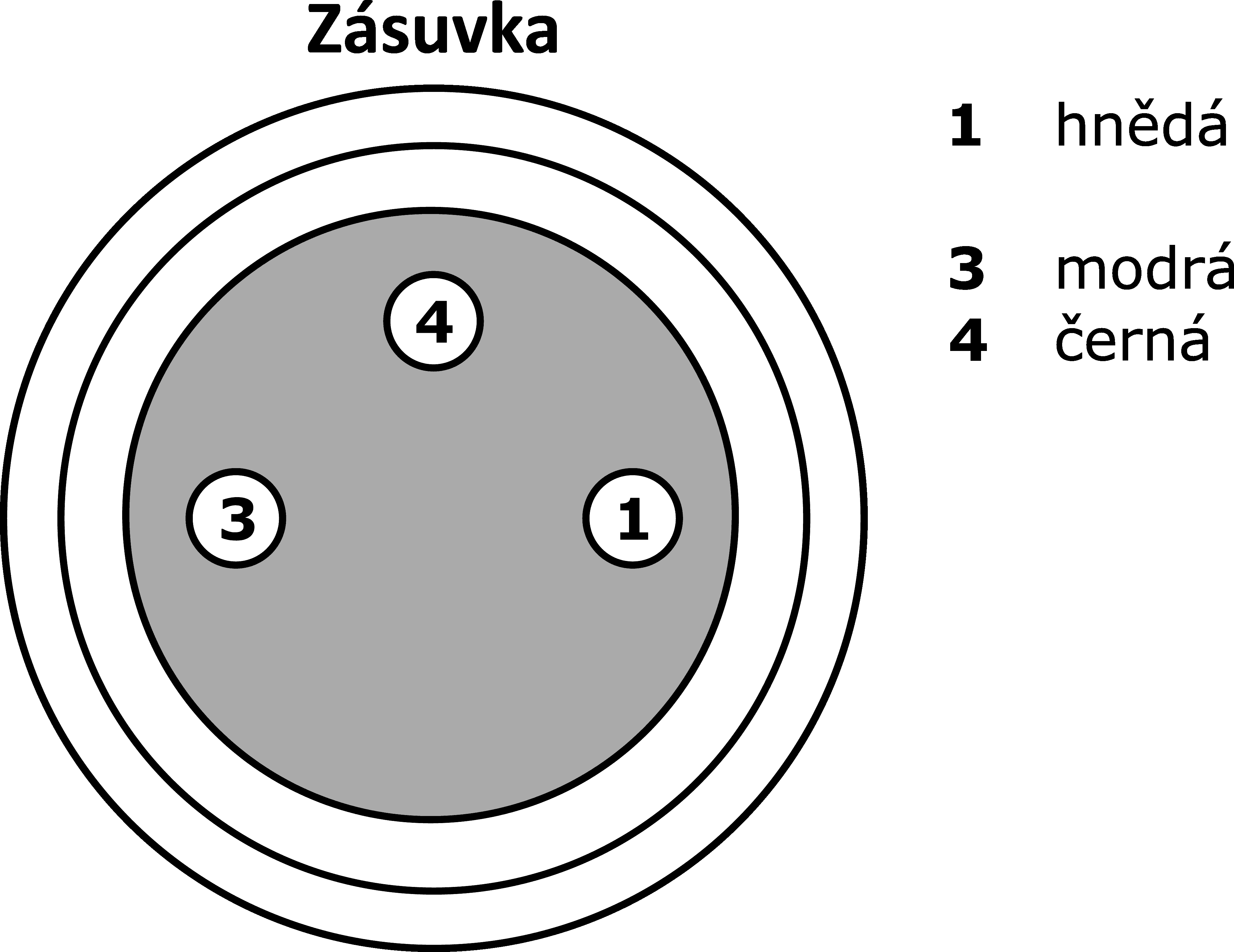

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Spojovací technika - Kabelové zásuvky / zástrčky oboustranně připravené

Tento propojovací kabel má na obou stranách předpřipravené přípojky. Lze jej použít k cenově výhodné integraci koncových zařízení s konektorovým připojením prostřednictvím rozvodné svorky nebo logického modulu.

Jedna strana kabelu VK03C969 je vybavena úhlovou tříkolíkovou zásuvkou M8 a druhá úhlovým tříkolíkovým konektorem M8. Žíly vedení s plastovým pláštěm (PUR) mohou být každá zatíženy proudem 4 A.

.

Elektrické vlastnosti

Typ připojení konektoru A
Samice (zdířka)
Typ připojení konektoru B
Samec (zástrčka)
Provedení elektrického připojení A
M8
Provedení elektrického připojení B
M8
Připojení pólů A
3
Připojení pólů B
3
Proudová zatížitelnost
4A
Kódování připojení A
A

Mechanické vlastnosti

Průřez vodiče
0,34mm²
Počet vodičů
3
Barva pláště kabelu
černá
Délka kabelu
0,3m
Kabelový přívod připojení A
zahnutý
Kabelový přívod připojení B
zahnutý
Maximální utahovací moment přípojky A
0,6Nm
Maximální utahovací moment přípojky B
0,6Nm
ohýbací cykly
5 milionů cyklů
Druh krytí (IP)
IP67
Torzní cykly
+/-360°/m, ≥ 2 miliony cyklů
Materiál povrchu kontaktů
Zlatá
Opláštění kabelu
Materiál kontaktního tělesa
CuSn
Příp. vnější teplota kabelu, pevné vedení
-25 - 80°C
Materiál šroubení
Mosaz

Ostatní vlastnosti

Nehořlavé
podle EN 60332-2-2
