Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati
VK03C969
In magazzino
Cavo di collegamento, 0,3 m, presa M8 a 3 poli angolata, spina M8 a 3 poli angolata, 3x0,34 mm², PUR (poliuretano), 60 V, IP67, resistente alla catena di trascinamento e alla torsione, oli e lubrificanti di raffreddamento, area di saldatura, senza silicone
Confronto
Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati
Le prese a cavo ipf sono utilizzate principalmente per stabilire il collegamento elettrico dei sensori. Sono caratterizzate da un design robusto, nelle più alte classi di protezione (IP67 | IP68 | IP69K) e, su richiesta, con schermatura a 360°. Con le seguenti caratteristiche: compatibili con il bus, adatte a catene di trascinamento e robot, resistenti agli oli e alle sostanze chimiche, resistenti alle scintille di saldatura, resistenti ai detergenti o alla pulizia ad alta pressione e a getto di vapore, l'intervallo di temperatura esteso fino a +230°C, la tecnologia di connessione rapida o le speciali proprietà di trasmissione dei dati, le prese a cavo soddisfano tutti i requisiti della tecnologia di automazione.
Altre proprietà
- Ritardante di fiamma
- secondo EN 60332-2-2
- Senza alogeni
- Sì
- Resistente all'idrolisi
- Sì
- Senza LABS
- Sì
- Resistente all'ozono e ai raggi UV
- Sì
- Catena di trascinamento e capacità di torsione
- Sì
- Area di saldatura
- Sì
- Senza silicone
- Sì
- Oli e lubrificanti di raffreddamento
- Sì
- Versione
- Cavo di collegamento
Proprietà elettriche
- Tipo di contatto a spina Connessione A
- Femmina (presa)
- Tipo di contatto a spina Connessione B
- Maschio (spina)
- Versione di collegamento elettrico A
- M8
- Collegamento elettrico versione B
- M8
- Numero di poli di collegamento A
- 3
- Numero di poli di collegamento B
- 3
- Capacità di carico attuale
- 4A
- Tensione di esercizio (CA 50Hz)
- 60V
- Tensione di esercizio (CC)
- 60V
Proprietà meccaniche
- Sezione del conduttore
- 0,34mm²
- Numero di core
- 3
- Colore della guaina del cavo
- nero
- Lunghezza del cavo
- 0,3m
- Collegamento di alimentazione del cavo A
- angolato
- Collegamento di alimentazione del cavo B
- angolato
- Coppia massima di serraggio attacco A
- 0,6Nm
- Coppia massima di serraggio attacco B
- 0,6Nm
- Cicli di piegatura
- 5 milioni di cicli
- Classe di protezione (IP)
- IP67
- Cicli di torsione
- +/-360°/m, ≥ 2 milioni di cicli
- Materiale del rivestimento di contatto
- Oro
- Materiale della guaina del cavo
- Plastica (PUR)
- Materiale del corpo della base di contatto
- CuSn
- Temperatura esterna ammissibile del cavo, installazione fissa
- -25 - 80°C
- Materiale del collegamento a vite
- Ottone
- Adatto per catene di trascinamento
- Sì
Clip di fissaggio M8 spina/presa
Inserto chiave SW14 per AV000140
Carenza di scorte
Targa
Modulo distributore M8
In magazzino
Carenza di scorte
Tubo flessibile di protezione
Chiave dinamometrica SW9 / SW13
Schede tecniche
Disegni
-
jpgDisegno tecnicoJPG-File, 413 KB
-
dwg2DDWG-File, 496 KB
-
stp3DSTP-File, 9.9 MB
-

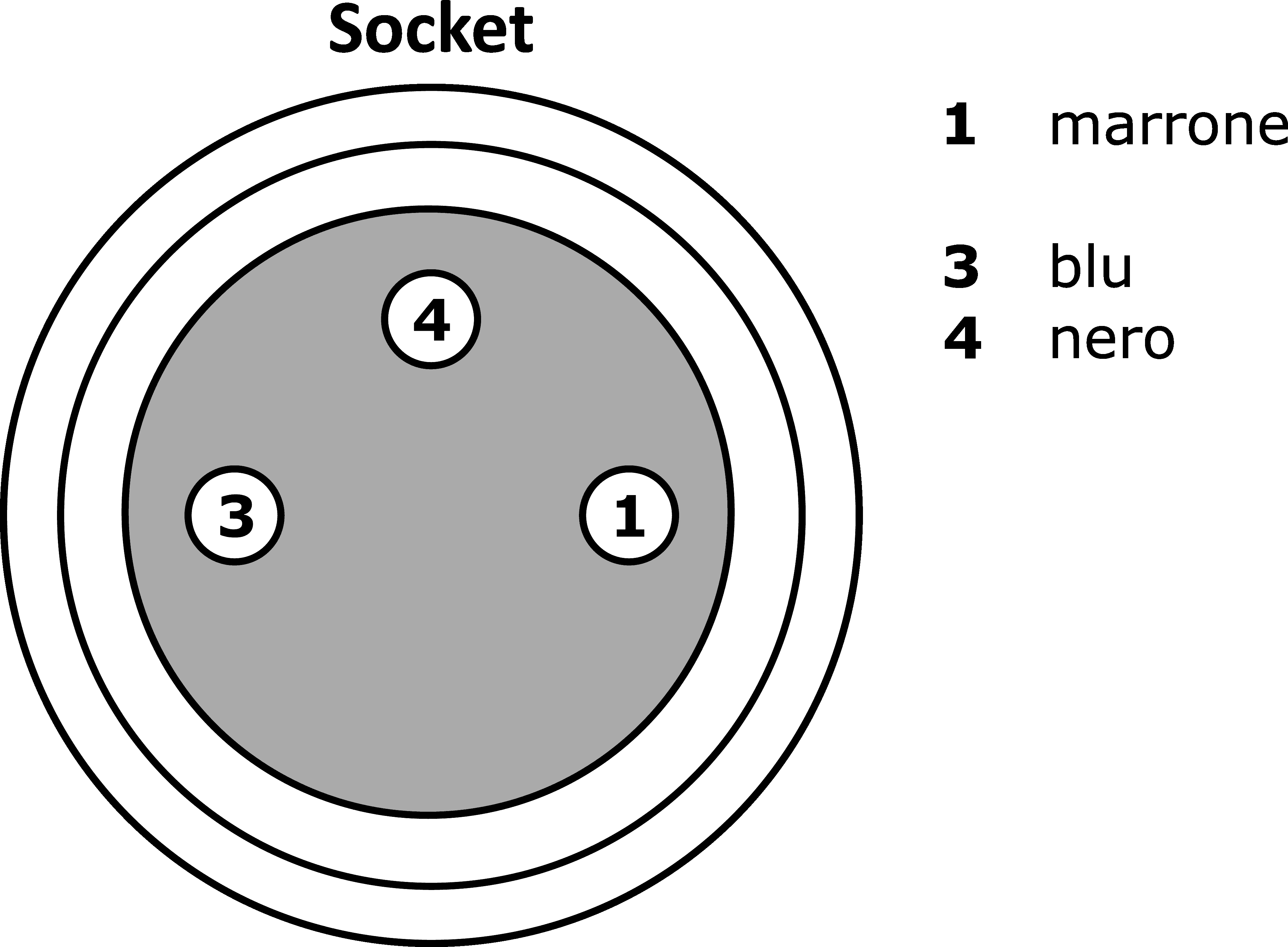

pngSchema di connessione a InternetPNG-File, 32 KB
Conformità del prodotto
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27279218 |
| eClass-7.1 | 27279218 |
| eClass-8.0 | 27279218 |
| eClass-9.0 | 27060311 |
| eClass-9.1 | 27060311 |
| ETIM-6.0 | EC001855 |
| ETIM-7.0 | EC001855 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Compatibile con OzDS | Sì |
| Compatibile con POP | Sì |
| Conforme al TSCA | Sì |
| Numero SCIP | 02a19814-641f-4f49-a2cd-c7af668205a6 |
| Gruppo di prodotti IPF | 851 Prese/spine per cavi (assemblate su entrambi i lati) |
| Dimensioni dell'imballaggio | |
| Peso lordo | 50g |
| Numero di tariffa doganale | 85444290 |
| Numero WEEE | 40951076 |
