VL600124
Logický modul, 42x122x60mm, OR, 4odborný, 10-30V DC, Na straně senzoru M12 Samice (zdířka) 4pólový, Na straně ovládání M12 Samec (zástrčka) 4pólový, IP67, Plast
Porovnat
Logický modul - Logické moduly
Spojení digitálních signálů přímo s přístrojem může přispět k významnému snížení nákladů a úsilí. Klasickou aplikací je propojení různých signálů přímo v poli. To umožňuje vyhnout se dlouhým trasám řady jednotlivých zařízení, což významně snižuje nároky na zapojení a snižuje potřebu řídicích vstupů. Všechny vstupní signály na logických modulech jsou zobrazeny integrovanými LED diodami a jsou od sebe odděleny elektricky. Proto je spolehlivě zabráněno vzájemnému ovlivnění zařízení. Výstupy modulů jsou odolné proti přetížení a indikátor čekání je indikován LED diodou. Kromě připojení logických vstupních signálů, jako např. AND a OR, jsou k dispozici také verze s řízením změny signálu. Logické moduly ipf jsou k dispozici pro montáž na DIN lištu nebo jako modulární pole. Díky tomu a díky robustnímu krytu, který je charakterizován vysokým stupněm ochrany před proniknutím prachu a vody, lze naše zařízení používat ve všech oblastech strojů, systémů a nástrojů.
Elektrické vlastnosti
- Počet vstupů na logickou jednotku
- 4
- Počet elektrických připojení, připojení A
- 4
- Počet elektrických připojení, připojení B
- 1
- Počet logických jednotek
- 1

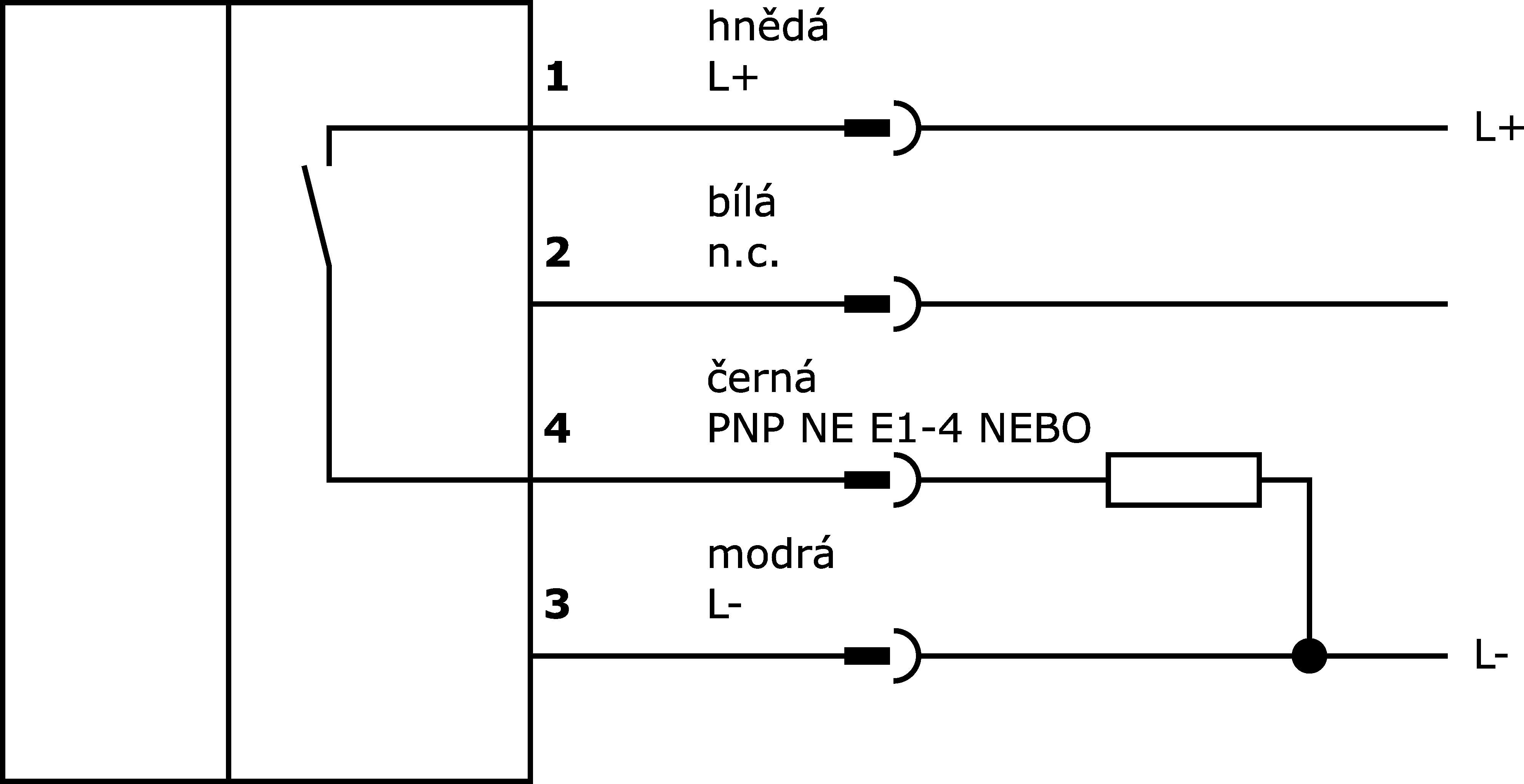

- Provedení elektrického připojení A
- Konektor M12
- Provedení elektrického připojení B
- Konektor M12
- Jmenovitý spínací proud
- 200mA
- Logika
- NEBO
- Připojení pólů A
- 4
- Připojení pólů B
- 4
- Výstupní logika
- A1 = E1 ∨ E2 ∨ E3 ∨ E4
- Zobrazení
- LED displej
- Provozní napětí
Mechanické vlastnosti
- Šířka
- 60mm
- Výška
- 41,5mm
- Délka
- 122mm
- Druh montáže
- Šroubové upevnění
- Druh krytí (IP)
- IP67
- Materiál krytu
- Plast
- rozměry
Ostatní vlastnosti
- Okolní teplota
- -20 - 70°C
Příslušenství pro VL600124
najdete v těchto produktových skupinách:
Ostatní senzory
Závěrný šroub M12
Technologie připojení
Kabelový konektor M12 4pólový sériová produkce
Logický modul M12
Připojovací kabely M12 3žilnatý
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 4žilnatý
Připojovací kabely M12 5pólový sériová produkce
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.2 MB
-
pdfIndividuální datový listPDF-Soubor, 1.3 MB
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 478 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 254 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27242216 |
| eClass-7.1 | 27242216 |
| eClass-8.0 | 27242216 |
| eClass-9.0 | 27242216 |
| eClass-9.1 | 27242216 |
| ETIM-6.0 | EC001417 |
| ETIM-7.0 | EC001417 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 800 Různé |
| Rozměry balení | 99 x 60 x 160mm |
| Hrubá váha | 260g |
| Číslo zboží | 85365005 |
| WEEE číslo | 40951076 |
