VK000004
Šroubovací krytka, M12x1,5, plast, černá
Na skladě
Logický modul - Logické moduly
VL610324
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 207,40 € | – |
| 5 | 201,18 € | 3% / 6,22 € |
| 10 | 197,03 € | 5% / 10,37 € |
| 20 | 190,81 € | 8% / 16,59 € |
| 50 | 182,51 € | 12% / 24,89 € |
Na skladě
Logický modul, 42x122x60mm, AND/OR, 4-kanálový, 10-30V DC, 4-pinová zásuvka M12 na straně senzoru, 4-pinový konektor M12 na straně ovládání, IP67, plast, IO-Link, ochrana proti odskoku
Porovnat
Logický modul - Logické moduly
Propojení digitálních signálů přímo na stroji může pomoci výrazně minimalizovat náklady a úsilí. Klasickou aplikací je propojení různých signálů přímo v terénu. Tím se vyhnete dlouhým kabelovým trasám mezi mnoha jednotlivými zařízeními, výrazně minimalizujete nároky na zapojení a snížíte potřebu řídicích vstupů. Všechny vstupní signály na logických modulech jsou vizualizovány integrovanými LED diodami a jsou navzájem elektricky odděleny. Tím je spolehlivě zabráněno ovlivňování jednoho zařízení druhým. Výstupy modulů jsou odolné proti přetížení a probíhající signál je rovněž indikován prostřednictvím LED. Vedle logických vstupních signálových vazeb, jako je AND nebo OR, jsou k dispozici také verze s kontrolou změny signálu. Logické moduly ipf jsou k dispozici pro montáž na horní lištu nebo jako polní moduly. Díky tomu a robustnímu pouzdru, které se vyznačuje vysokým stupněm ochrany proti vniknutí prachu a vody, lze naše přístroje použít ve všech oblastech strojů, zařízení a nástrojů.
Elektrické vlastnosti
- Počet vstupů na logickou jednotku
- 4
- Počet elektrických připojení, připojení A
- 4
- Počet elektrických připojení, připojení B
- 1
- Počet logických jednotek
- 2

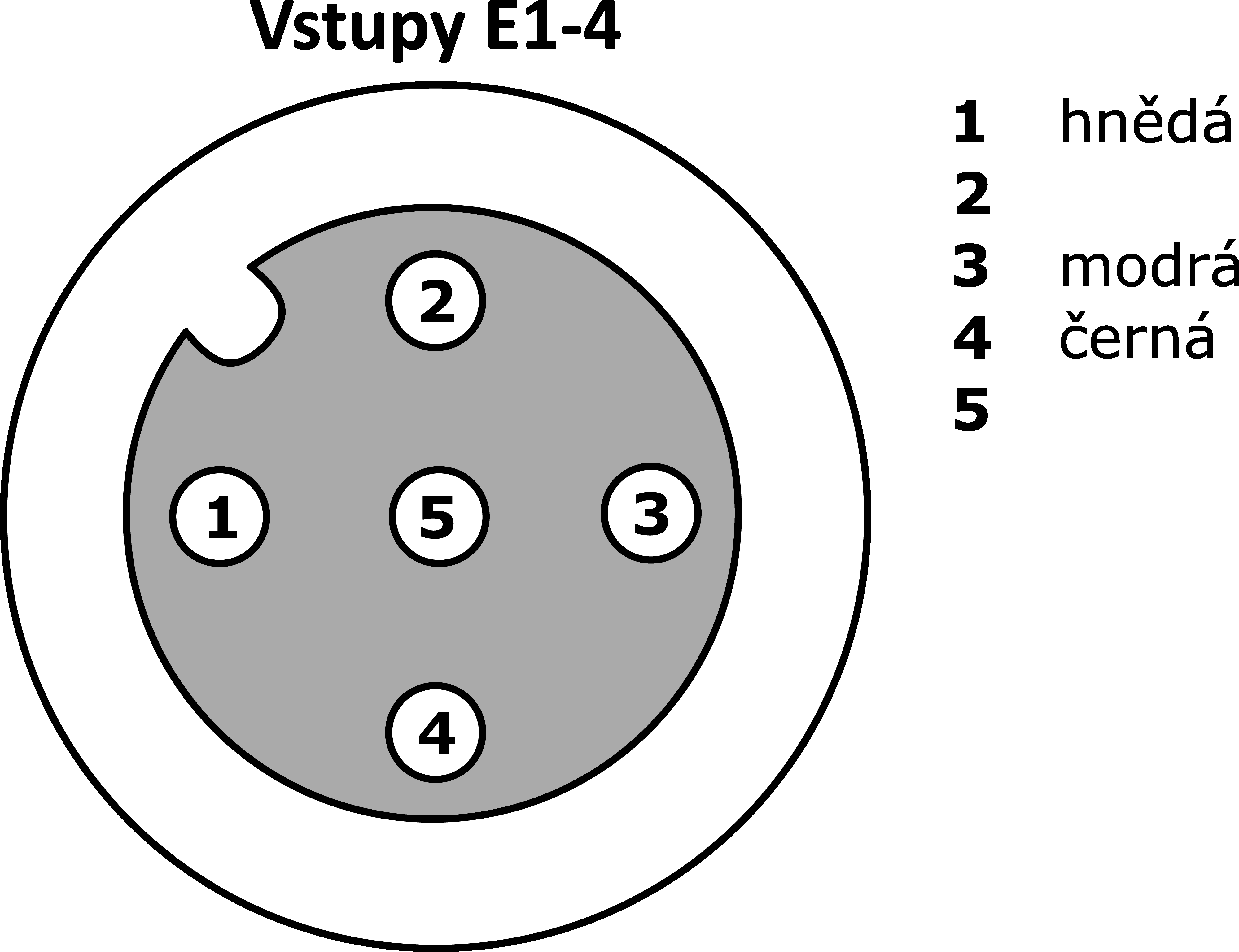

- Provedení elektrického připojení A
- Konektor M12
- Provedení elektrického připojení B
- Konektor M12
- Jmenovitý spínací proud
- 100mA
- Logika
- A/NEBO
- Připojení pólů A
- 4
- Připojení pólů B
- 4
- Podporované komunikační rozhraní
- IO-Link
- Výstupní logika
- A1 = E1 ∧ E2 ∧ E3 ∧ E4, A2 = E1 ∨ E2 ∨ E3 ∨ E4
- Zobrazení
- LED displej
- Provozní napětí
Mechanické vlastnosti
- Šířka
- 60mm
- Výška
- 41,5mm
- Délka
- 122mm
- Druh montáže
- Šroubové upevnění
- Druh krytí (IP)
- IP67
- Materiál krytu
- Plast
- rozměry
Ostatní vlastnosti
- Zvláštnosti
- Ochrana proti odrazu
- Okolní teplota
- -20 - 70°C
- Verze s IO-Link
- V1.1
Příslušenství pro VL610324
najdete v těchto produktových skupinách:
Ostatní senzory
Závěrný šroub M12
Programování / parametrizace
IO-Link master
Malé skladové zásoby
Technologie připojení
Kabelový konektor M12 4pólový sériová produkce
Připojovací kabely M12 3žilnatý
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 4žilnatý
Připojovací kabely M12 5pólový sériová produkce
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Katalogové listy
Rozměrové výkresy
Rozhraní
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 479 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 254 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfFlyer IO-LinkPDF-Soubor, 8.2 MB
-
pdfFlyer logic modulesPDF-Soubor, 2.2 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27242216 |
| eClass-7.1 | 27242216 |
| eClass-8.0 | 27242216 |
| eClass-9.0 | 27242216 |
| eClass-9.1 | 27242216 |
| ETIM-6.0 | EC001417 |
| ETIM-7.0 | EC001417 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 800 Různé |
| Rozměry balení | 99 x 60 x 160mm |
| Hrubá váha | 270g |
| 1,34kg CO₂e | |
| Číslo zboží | 85365005 |
| WEEE číslo | 40951076 |
