Moduli logici - Distributore di campo
VL610324
| Quantità | Prezzo | Risparmio |
|---|---|---|
| 1 | 207,40 € | – |
| 5 | 201,18 € | 3% / 6,22 € |
| 10 | 197,03 € | 5% / 10,37 € |
| 20 | 190,81 € | 8% / 16,59 € |
| 50 | 182,51 € | 12% / 24,89 € |
In magazzino
Modulo logico, 42x122x60mm, AND/OR, 4-gang, 10-30V DC, presa M12 a 4 pin sul lato sensore, spina M12 a 4 pin sul lato controllo, IP67, plastica, IO-Link, protezione antirimbalzo
Confronto
Moduli logici - Distributore di campo
Il collegamento dei segnali digitali direttamente sulla macchina può contribuire a ridurre notevolmente i costi e gli sforzi. Un'applicazione classica è il collegamento di diversi segnali direttamente sul campo. In questo modo si evitano lunghe tratte di cavi tra molti singoli dispositivi, si riduce notevolmente lo sforzo di cablaggio e si riduce la necessità di ingressi di controllo. Tutti i segnali di ingresso dei moduli logici sono visualizzati da LED integrati e sono disaccoppiati elettricamente l'uno dall'altro. In questo modo si evitano in modo affidabile le influenze da un dispositivo all'altro. Le uscite dei moduli sono a prova di sovraccarico e anche il segnale in attesa è indicato da un LED. Oltre ai collegamenti logici dei segnali di ingresso, come AND o OR, sono disponibili anche versioni con controllo della variazione del segnale. I moduli logici ipf sono disponibili per il montaggio su guida top-hat o come moduli da campo. Grazie a questo e alla robusta custodia, caratterizzata da un elevato grado di protezione contro l'ingresso di polvere e acqua, i nostri dispositivi possono essere utilizzati in tutti i settori di macchine, impianti e utensili.
Altre proprietà
- Caratteristiche speciali
- Protezione dai rimbalzi
- Temperatura ambiente
- -20 - 70°C
- Versione IO-Link
- V1.1
Proprietà elettriche
- Numero di ingressi per unità logica
- 4
- Numero di connessioni elettriche Connessione A
- 4
- Numero di connessioni elettriche Connessione B
- 1
- Numero di unità logiche
- 2
- Versione di collegamento elettrico A
- Connettore M12
- Collegamento elettrico versione B
- Connettore a spina M12
- Corrente di commutazione nominale
- 100mA
- Logica
- E/O
- Numero di poli di collegamento A
- 4
- Numero di poli di collegamento B
- 4
- Interfaccia di comunicazione supportata
- IO-Link
- Logica di uscita
- A1 = E1 ∧ E2 ∧ E3 ∧ E4, A2 = E1 ∨ E2 ∨ E3 ∨ E4
- Display
- Display a LED
- Tensione di esercizio
Proprietà meccaniche
- Larghezza
- 60mm
- Altezza
- 41,5mm
- Lunghezza
- 122mm
- Tipo di montaggio
- Fissaggio a vite
- Classe di protezione (IP)
- IP67
- Materiale dell'alloggiamento
- Plastica
- Dimensioni
Trova gli accessori per VL610324
in questi gruppi di prodotti:
Altri sensori
Connettore a vite M12
Programmazione / parametrizzazione
Master IO-Link
Carenza di scorte
Tecnologia di connessione
Connettore per cavo M12 a 4 pin, assemblabile
Prese per cavi Presa M12 Spina M12 4 fili
Prese per cavo M12 a 3 fili
Prese per cavo M12 a 4 fili
Prese per cavo M12 a 4 pin, assemblabili
Prese per cavo M12 a 5 pin, assemblabili
Schede tecniche
Disegni

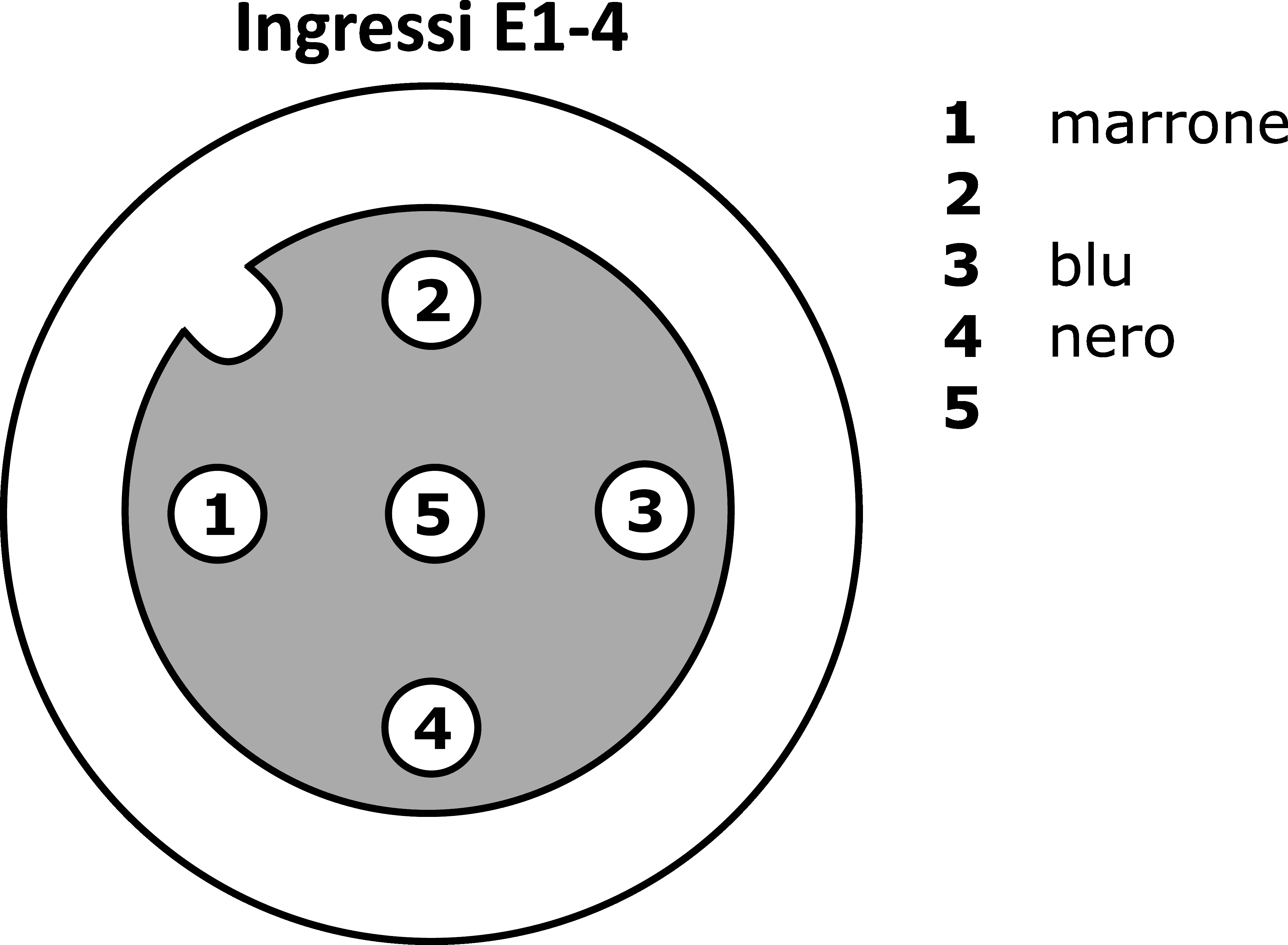

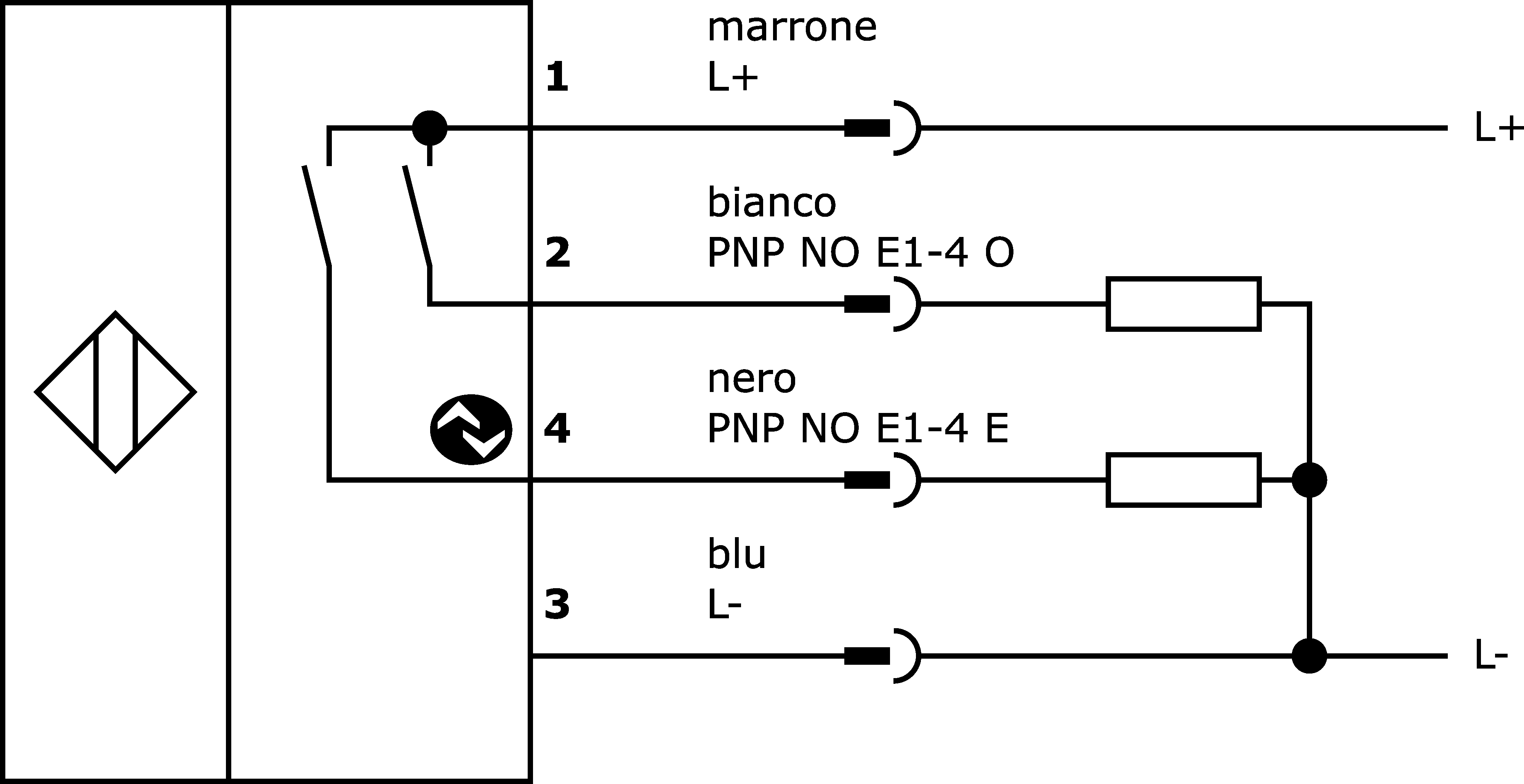

Interfacce
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 479 KB
-
pdfDichiarazione di conformità UEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 254 KB
-
pdfDichiarazione di conformità CCCPDF-File, 248 KB
-
pdfDichiarazione di conformità CSAPDF-File, 243 KB
Volantino del prodotto
-
pdfFlyer IO-LinkPDF-File, 8.2 MB
-
pdfFlyer logic modulesPDF-File, 2.2 MB
-
pdfProdotti che ispiranoPDF-File, 8.5 MB
Carta bianca
Esempi di applicazione
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27242216 |
| eClass-7.1 | 27242216 |
| eClass-8.0 | 27242216 |
| eClass-9.0 | 27242216 |
| eClass-9.1 | 27242216 |
| ETIM-6.0 | EC001417 |
| ETIM-7.0 | EC001417 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Conforme al TSCA | Sì |
| Gruppo di prodotti IPF | 800 Varie |
| Dimensioni dell'imballaggio | 99 x 60 x 160mm |
| Peso lordo | 270g |
| 1,34kg CO₂e | |
| Numero di tariffa doganale | 85365005 |
| Numero WEEE | 40951076 |
