VÝBĚHOVÁ POLOŽKA

PG400145

PG400145
Nahrazující zboží: PG400146
Porovnat
Snímač Laser, Vidlice, 90x24x100mm, Šířka vidlice 40mm, 15-30V DC, 2x Push Pull Rozpínací kontakt / spínací kontakt, 0-10 V, Připojení konektoru 8pólový, Sklo, Červené světlo

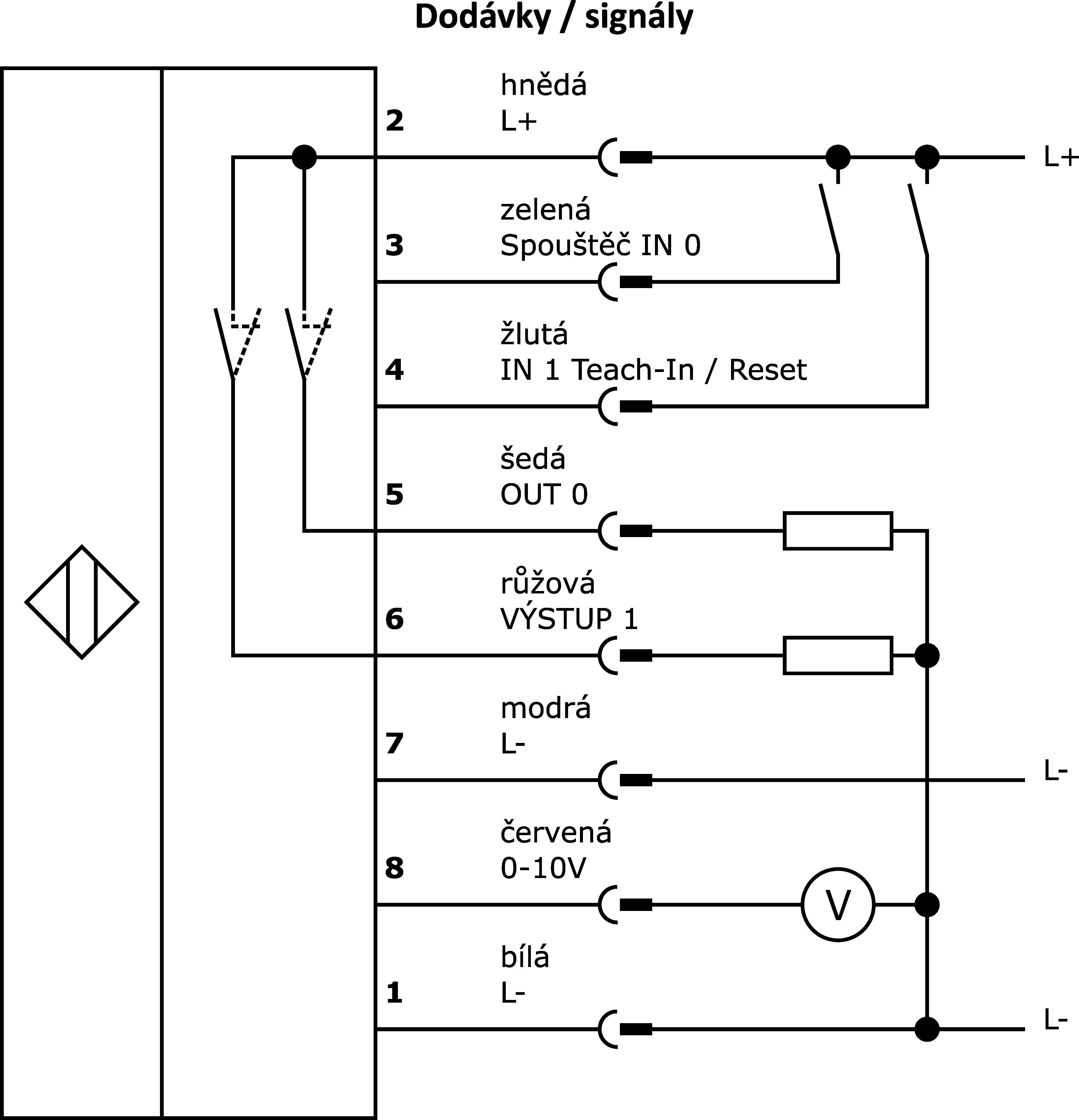

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Laserové senzory - Vidlicová světelná závora

Speciální tvar jednocestné světelné závory. Vysílač a přijímač se nacházejí ve vidlicích nebo v ramenech úhelníku a jsou vzájemně dokonale sladěny.

Elektrické vlastnosti

Počet spínacích výstupů
2
Rozlišení
0,016mm
Provedení vidlicové světelné závory
Standardní
Provedení spínací funkce
Rozpínací kontakt / spínací kontakt
Provedení analogového výstupu
0 - 10V
Provedení elektrické přípojky
Připojení konektoru
Provedení spínacího výstupu
Dvojčinný (Push/Pull)
Počet pinů
8
Třída ochrany
III
Snímací funkce
světlem/tmou přepínaný/fázovaný
Druh zásuvky, komunikační rozhraní
Samice (zdířka)
Provedení komunikačního rozhraní
Konektor M5
Počet pinů přípojky rozhraní
4

Mechanické vlastnosti

Design
Kvádr
Šířka
100mm
Hloubka vidlice
40mm
Šířka vidlice
40mm
Výška
90mm
Délka
24mm
Materiál aktivní plochy snímače
sklo

Optické vlastnosti

Délka řádkového pole
16
Třída laseru
Třída 1
Druh světla
červené světlo
Min. velikost objektu
0,16mm

Ostatní vlastnosti

Příslušenství pro PG400145 najdete v těchto produktových skupinách:

Ostatní senzory

Závěrný šroub M5

VK000053
VK000053
Uzavírací šroub, M5, Plast, černá
1,60 €
Vaše cena
Na skladě

Technologie připojení

Kabelový konektor M5 D-Sub-zásuvka

VK207F44
VK207F44
Připojovací kabel RS232/Sub-D, 2m, M5 Samec (zástrčka) přímý, D-Sub Samec (zástrčka) 9pólový přímý, PUR (Polyuretan)
95,60 €
Vaše cena
Malé skladové zásoby

Kabelový konektor M5 USB

VK207U40
VK207U40
Připojovací kabel RS232/USB, 2m, M5 Samec (zástrčka) zahnutý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
172,30 €
Vaše cena
Na vyžádání
VK207U44
VK207U44
Připojovací kabel RS232/USB, 2m, M5 Samec (zástrčka) přímý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
172,30 €
Vaše cena
Malé skladové zásoby
VK507U40
VK507U40
Připojovací kabel RS232/USB, 5m, M5 Samec (zástrčka) zahnutý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
215,90 €
Vaše cena
Na vyžádání
VK507U44
VK507U44
Připojovací kabel RS232/USB, 5m, M5 Samec (zástrčka) přímý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
215,90 €
Vaše cena
Malé skladové zásoby

Programovací adaptér Ethernetu

VKSI0297
VKSI0297
Připojovací kabel RS232/Ethernet, 0,5 m, konektor M5 4-pin rovný, konektor M12 4-pin rovný, kódování D, PUR…
300,50 €
Vaše cena
Malé skladové zásoby

Zástrčka kabelu M9

VK207B41
VK207B41
Připojovací kabel, 2m, konektor M9 8-pinový úhlový, volná koncovka kabelu, 8x0,14mm², PUR (polyuretan), 125V, IP67,…
73,70 €
Vaše cena
Malé skladové zásoby
VK207B45
VK207B45
Přívodní kabel, 2m, M9 Samec (zástrčka) 8pólový přímý, volná koncovka vedení, 8x0,14mm², PUR (Polyuretan), 125V, IP67,…
73,70 €
Vaše cena
Na skladě
VK507B41
VK507B41
Připojovací kabel, 5 m, konektor M9 8-pinový úhlový, volná koncovka kabelu, 8x0,14 mm², PUR (polyuretan), 125 V, IP67,…
112,80 €
Vaše cena
Malé skladové zásoby
VK507B45
VK507B45
Připojovací kabel, 5 m, konektor M9 8-pin rovný, volná koncovka kabelu, 8x0,14 mm², PUR (polyuretan), 125 V, IP67,…
102,10 €
Vaše cena
Malé skladové zásoby
VKA07B45
VKA07B45
Připojovací kabel, 10 m, konektor M9, 8kolíkový, volná koncovka, 8žilový, PUR (polyuretan), stíněný, oleje a chladicí…
137,50 €
Vaše cena
Na skladě
VKBE7B45
VKBE7B45
Přívodní kabel, 25m, M9 Samec (zástrčka) 8pólový přímý, volná koncovka vedení, 8jádrový, PUR (Polyuretan)
303,80 €
Vaše cena
Na vyžádání
Klasifikace Třída
eClass-7.0 27270909
eClass-7.1 27270909
eClass-8.0 27270909
eClass-9.0 27270909
eClass-9.1 27270909
ETIM-6.0 EC002720
ETIM-7.0 EC002720
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
V souladu s POP Ano
TSCA konformita Ano
Skupina produktů IPF 165 Laserové senzory řádků
Rozměry balení 138 x 95 x 210mm
Hrubá váha 360g
Číslo zboží 85365019
WEEE číslo 40951076
