Laserové senzory - Vidlicová světelná závora

PG400146

PG400146
Ceníková cena
2.315,70 €
Množství Cena Úspory
1 2.315,70 € –
5 2.246,23 € 3% / 69,47 €
10 2.199,92 € 5% / 115,79 €
20 2.130,44 € 8% / 185,26 €
50 2.037,82 € 12% / 277,88 €
Na vyžádání
Snímač Laser, Vidlice, 100x24x90mm, Šířka vidlice 40mm, 15-30V DC, 3x Push Pull Rozpínací kontakt / spínací kontakt, 4-20 mA, Připojení konektoru 8pólový, IP54, Hliník+Sklo, Červené světlo, Parametrizace

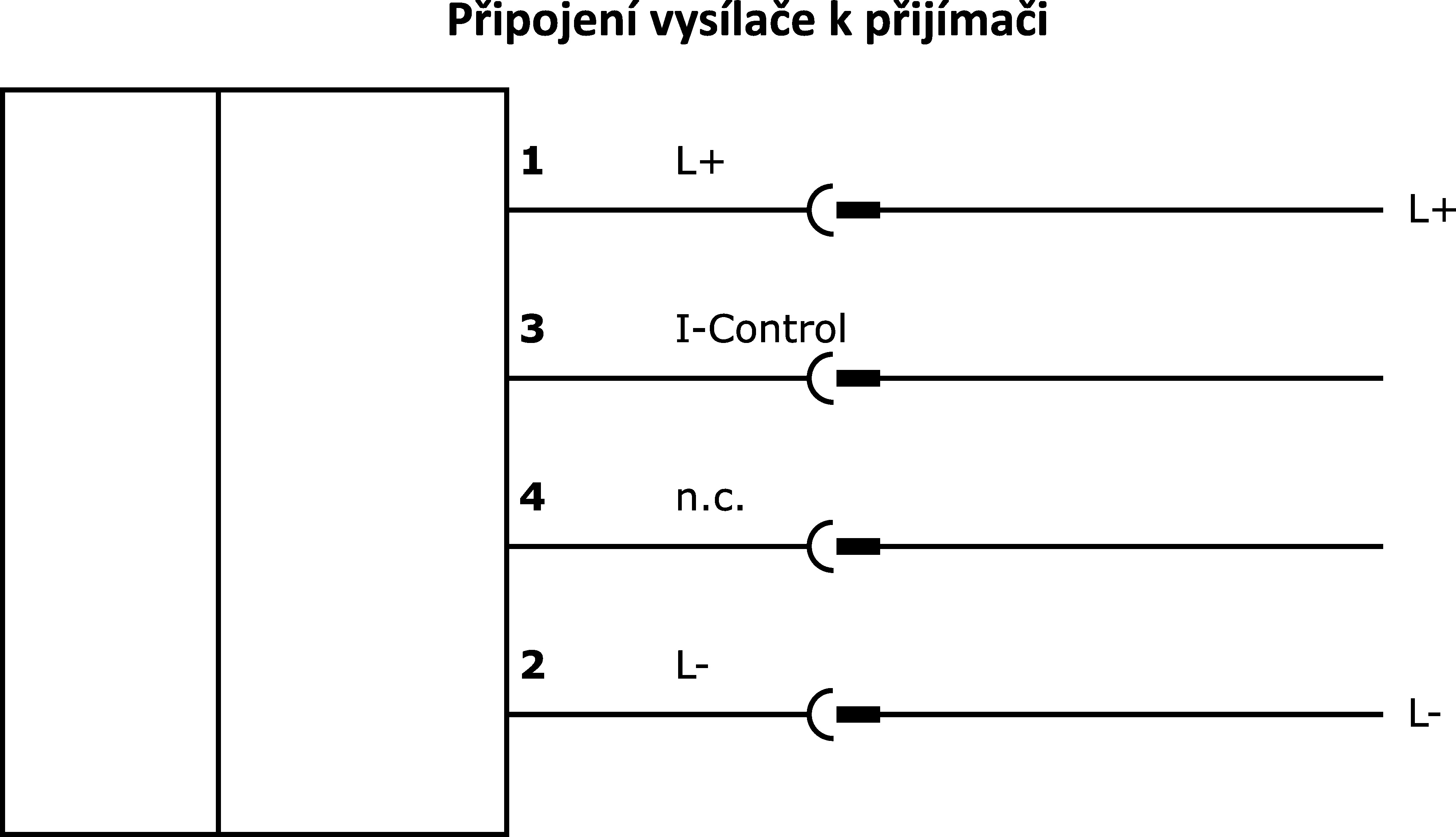

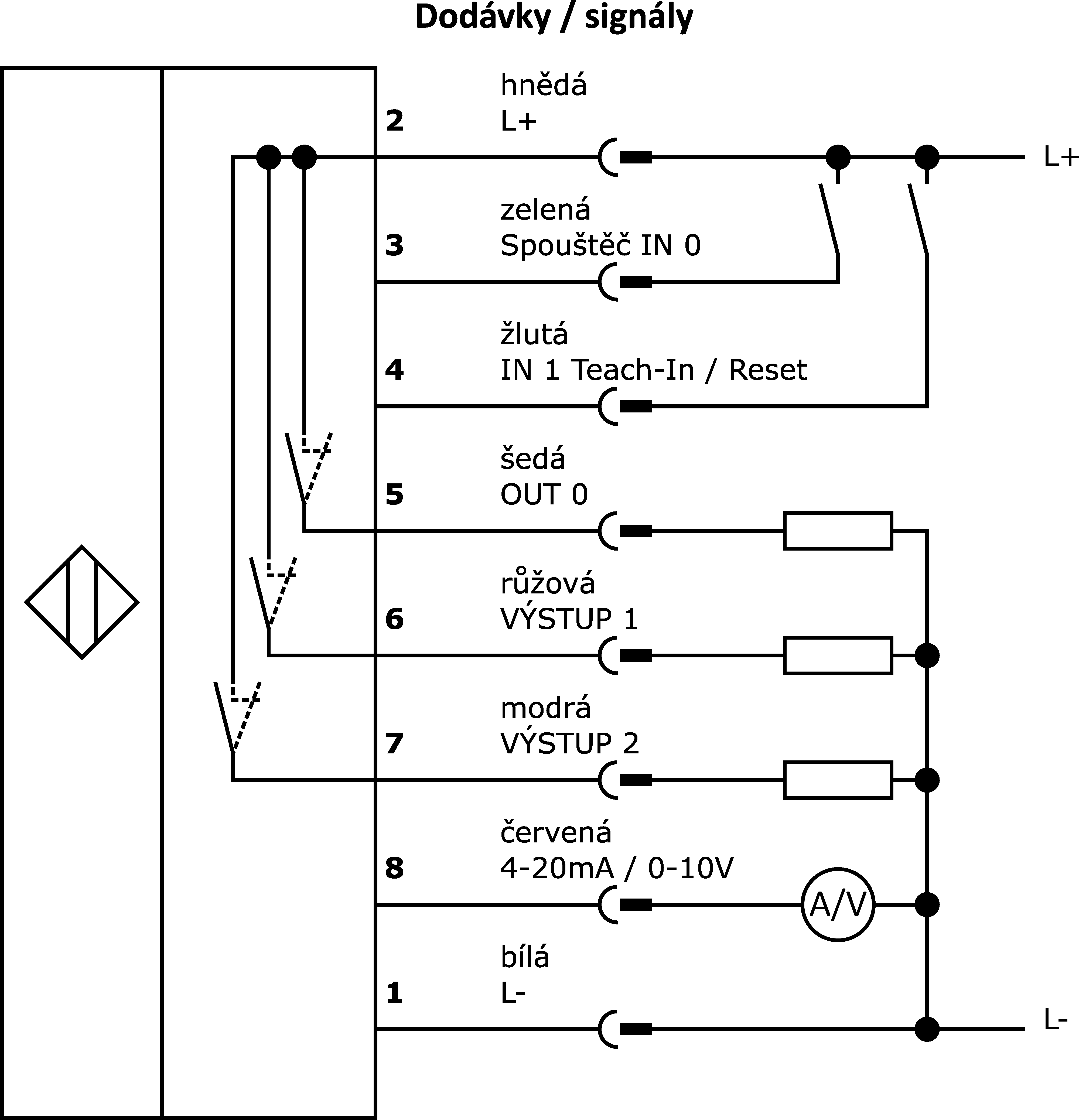

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Laserové senzory - Vidlicová světelná závora

Speciální tvar jednocestné světelné závory. Vysílač a přijímač se nacházejí ve vidlicích nebo v ramenech úhelníku a jsou vzájemně dokonale sladěny.

Elektrické vlastnosti

Počet spínacích výstupů
3
Rozlišení
0,008mm
Provedení vidlicové světelné závory
Standardní
Provedení spínací funkce
Rozpínací kontakt / spínací kontakt
Provedení analogového výstupu
0 - 10V, 4 - 20mA
Provedení elektrické přípojky
Připojení konektoru
Provedení spínacího výstupu
Dvojčinný (Push/Pull)
Jmenovitý spínací proud
100mA
Postup nastavení
Parametrizace
Proud naprázdno
120mA
Počet pinů
8
Reprodukovatelnost +/-
8µm
Třída ochrany
III
Snímací funkce
světlem/tmou přepínaný/fázovaný
Druh zásuvky, komunikační rozhraní
Samice (zdířka)
Provedení komunikačního rozhraní
Konektor M5
Počet pinů přípojky rozhraní
4
Podporované komunikační rozhraní
RS232

Mechanické vlastnosti

Design
Kvádr
Šířka
90mm
Hloubka vidlice
40mm
Šířka vidlice
40mm
Výška
100mm
Délka
24mm
Druh krytí (IP)
IP54
Materiál aktivní plochy snímače
sklo
Materiál krytu
Hliník

Optické vlastnosti

Šířka clony
16mm
Délka clony
1mm
Šířka řádkového pole
1
Délka řádkového pole
16
Třída laseru
Třída 1
Druh světla
červené světlo
Tvar světelného paprsku
Linka
Vlnová délka snímače
670nm

Ostatní vlastnosti

Okolní teplota
-10 - 50°C
Příslušenství pro PG400146 najdete v těchto produktových skupinách:

Ostatní senzory

Závěrný šroub M5

VK000053
VK000053
Uzavírací šroub, M5, Plast, černá
1,60 €
Vaše cena
Na skladě

Technologie připojení

Kabelový konektor M5 D-Sub-zásuvka

VK207F44
VK207F44
Připojovací kabel RS232/Sub-D, 2m, M5 Samec (zástrčka) přímý, D-Sub Samec (zástrčka) 9pólový přímý, PUR (Polyuretan)
95,60 €
Vaše cena
Malé skladové zásoby

Kabelový konektor M5 USB

VK207U40
VK207U40
Připojovací kabel RS232/USB, 2m, M5 Samec (zástrčka) zahnutý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
172,30 €
Vaše cena
Na vyžádání
VK207U44
VK207U44
Připojovací kabel RS232/USB, 2m, M5 Samec (zástrčka) přímý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
172,30 €
Vaše cena
Malé skladové zásoby
VK507U40
VK507U40
Připojovací kabel RS232/USB, 5m, M5 Samec (zástrčka) zahnutý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
215,90 €
Vaše cena
Na vyžádání
VK507U44
VK507U44
Připojovací kabel RS232/USB, 5m, M5 Samec (zástrčka) přímý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
215,90 €
Vaše cena
Malé skladové zásoby

Programovací adaptér Ethernetu

VKSI0297
VKSI0297
Připojovací kabel RS232/Ethernet, 0,5 m, konektor M5 4-pin rovný, konektor M12 4-pin rovný, kódování D, PUR…
300,50 €
Vaše cena
Malé skladové zásoby

Zástrčka kabelu M9

VK207B41
VK207B41
Připojovací kabel, 2m, konektor M9 8-pinový úhlový, volná koncovka kabelu, 8x0,14mm², PUR (polyuretan), 125V, IP67,…
73,70 €
Vaše cena
Malé skladové zásoby
VK207B45
VK207B45
Přívodní kabel, 2m, M9 Samec (zástrčka) 8pólový přímý, volná koncovka vedení, 8x0,14mm², PUR (Polyuretan), 125V, IP67,…
73,70 €
Vaše cena
Na skladě
VK507B41
VK507B41
Připojovací kabel, 5 m, konektor M9 8-pinový úhlový, volná koncovka kabelu, 8x0,14 mm², PUR (polyuretan), 125 V, IP67,…
112,80 €
Vaše cena
Malé skladové zásoby
VK507B45
VK507B45
Připojovací kabel, 5 m, konektor M9 8-pin rovný, volná koncovka kabelu, 8x0,14 mm², PUR (polyuretan), 125 V, IP67,…
102,10 €
Vaše cena
Malé skladové zásoby
VKA07B45
VKA07B45
Připojovací kabel, 10 m, konektor M9, 8kolíkový, volná koncovka, 8žilový, PUR (polyuretan), stíněný, oleje a chladicí…
137,50 €
Vaše cena
Na skladě
VKBE7B45
VKBE7B45
Přívodní kabel, 25m, M9 Samec (zástrčka) 8pólový přímý, volná koncovka vedení, 8jádrový, PUR (Polyuretan)
303,80 €
Vaše cena
Na vyžádání
Klasifikace Třída
eClass-7.0 27270909
eClass-7.1 27270909
eClass-8.0 27270909
eClass-9.0 27270909
eClass-9.1 27270909
ETIM-6.0 EC002720
ETIM-7.0 EC002720
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
V souladu s POP Ano
TSCA konformita Ano
Skupina produktů IPF 165 Laserové senzory řádků
Rozměry balení 138 x 95 x 210mm
Hrubá váha 353g
7,44kg CO₂e
Číslo zboží 85365019
WEEE číslo 40951076
