Sensores láser - Fotocélula de horquilla

PG400146

PG400146
Precio listado
2.315,70 €
cantidad precio ahorros
1 2.315,70 € –
5 2.246,23 € 3% / 69,47 €
10 2.199,92 € 5% / 115,79 €
20 2.130,44 € 8% / 185,26 €
50 2.037,82 € 12% / 277,88 €
A petición
Sensor láser, horquilla, 100 x 24 x 90 mm, ancho de horquilla 40 mm, 15-30 V CC, 3x push-pull NC/NO, 4-20 mA, conector de 8 polos, IP54, aluminio + vidrio, luz roja, parametrización

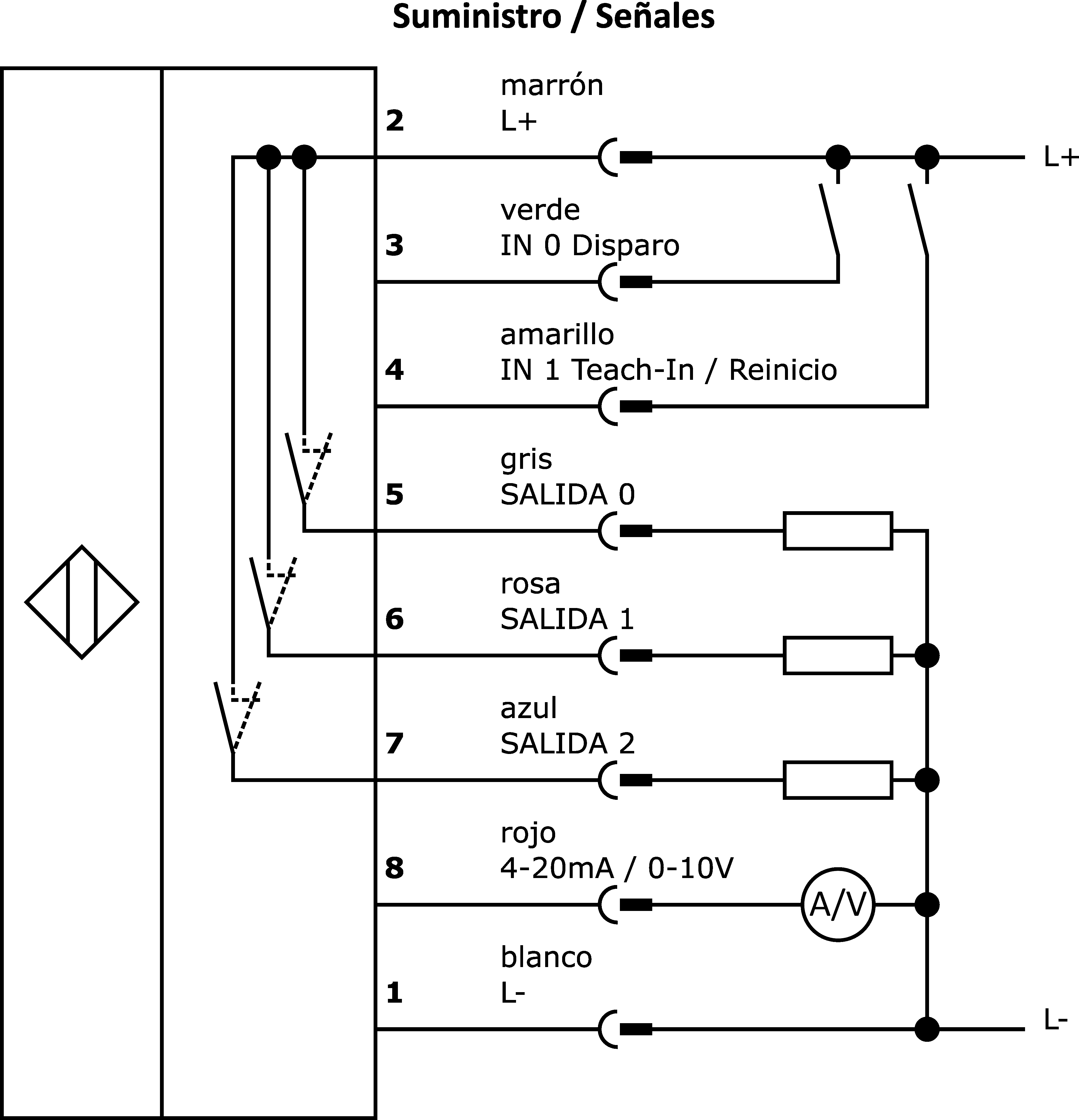

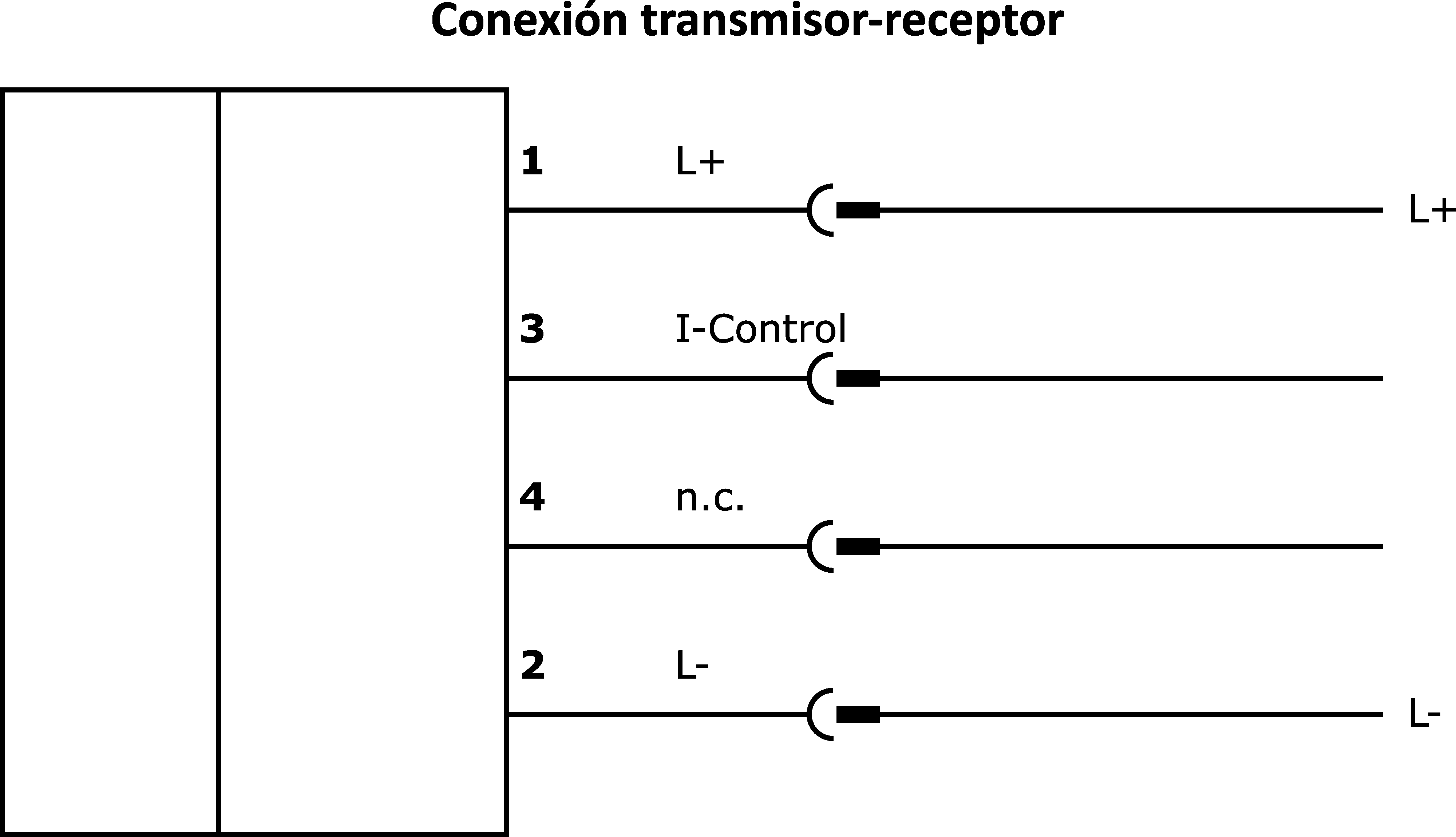

esquema de circuitos
dibujo acotado
Modelo 3D
Comparar

Sensores láser - Fotocélula de horquilla

Diseño especial de la barrera fotoeléctrica unidireccional. El emisor y el receptor se encuentran en los brazos de la horquilla y del ángulo, respectivamente, y están perfectamente alineados entre sí.

Características ópticas

Ancho del diafragma
16mm
Longitud del diafragma
1mm
Ancho del campo de línea
1
Longitud del campo de línea
16
Clase de láser
Clase 1
Tipo de luz
luz roja
Forma del haz de luz
Línea
Longitud de onda del sensor
670nm

Datos eléctricos

Cantidad de salidas de conmutación
3
Resolución
0,008mm
Versión del sensor de horquilla
Estándar
Tipo de función de conmutación
Contacto normalmente cerrado/contacto normalmente abierto
Tipo de salida analógica
0 - 10 V, 4 - 20 mA
Tipo de conexión eléctrica
Conexión enchufable
Versión de la salida de conmutación
Push-pull
Corriente de conmutación asignada
100mA
Procedimiento de ajuste
Parametrización
Corriente en vacío
120mA
Número de polos
8
Reproducibilidad +/-
8µm
Clase de seguridad
III
Función de escaneo
de conmutación claridad/oscuridad
Tipo de contacto enchufable, interfaz de comunicación
Hembrilla
Tipo de conexión enchufable, interfaz de comunicación
Conector M5
Número de polos de la conexión de la interfaz
4
Interfaz de comunicación admitida
RS232

Datos mecánicos

Diseño
Cubo
Ancho
90mm
Profundidad de la horquilla
40mm
Ancho de horquilla
40mm
Altura
100mm
Longitud
24mm
Grado de protección (IP)
IP54
Material de la superficie activa del sensor
Vidrio
Material de la carcasa
Aluminio

Otros datos

Temperatura ambiente
-10 - 50°C
Aplicaciones
Control de los bordes, Medición de la cobertura del haz de luz
