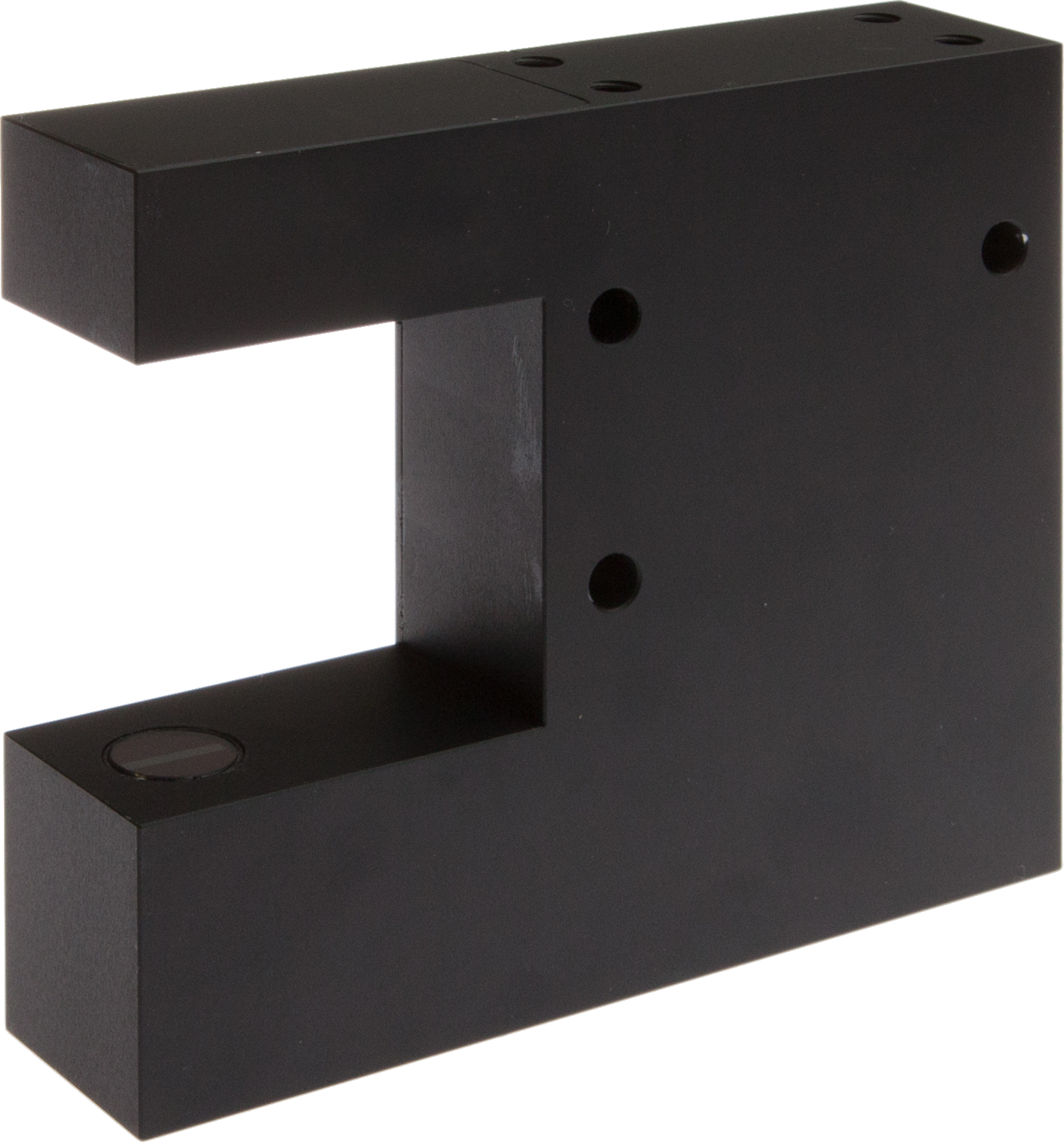

Capteurs laser - Barrière lumineuse à fourche

PG400146

PG400146
Prix catalogue
2.315,70 €
Quantité Prix Économies
1 2.315,70 € –
5 2.246,23 € 3% / 69,47 €
10 2.199,92 € 5% / 115,79 €
20 2.130,44 € 8% / 185,26 €
50 2.037,82 € 12% / 277,88 €
Sur demande
Capteur laser, fourche, 100x24x90mm, largeur de fourche 40mm, 15-30V DC, 3x Push Pull NC/NO, 4-20 mA, connecteur 8 pôles, IP54, aluminium+verre, lumière rouge, paramétrage

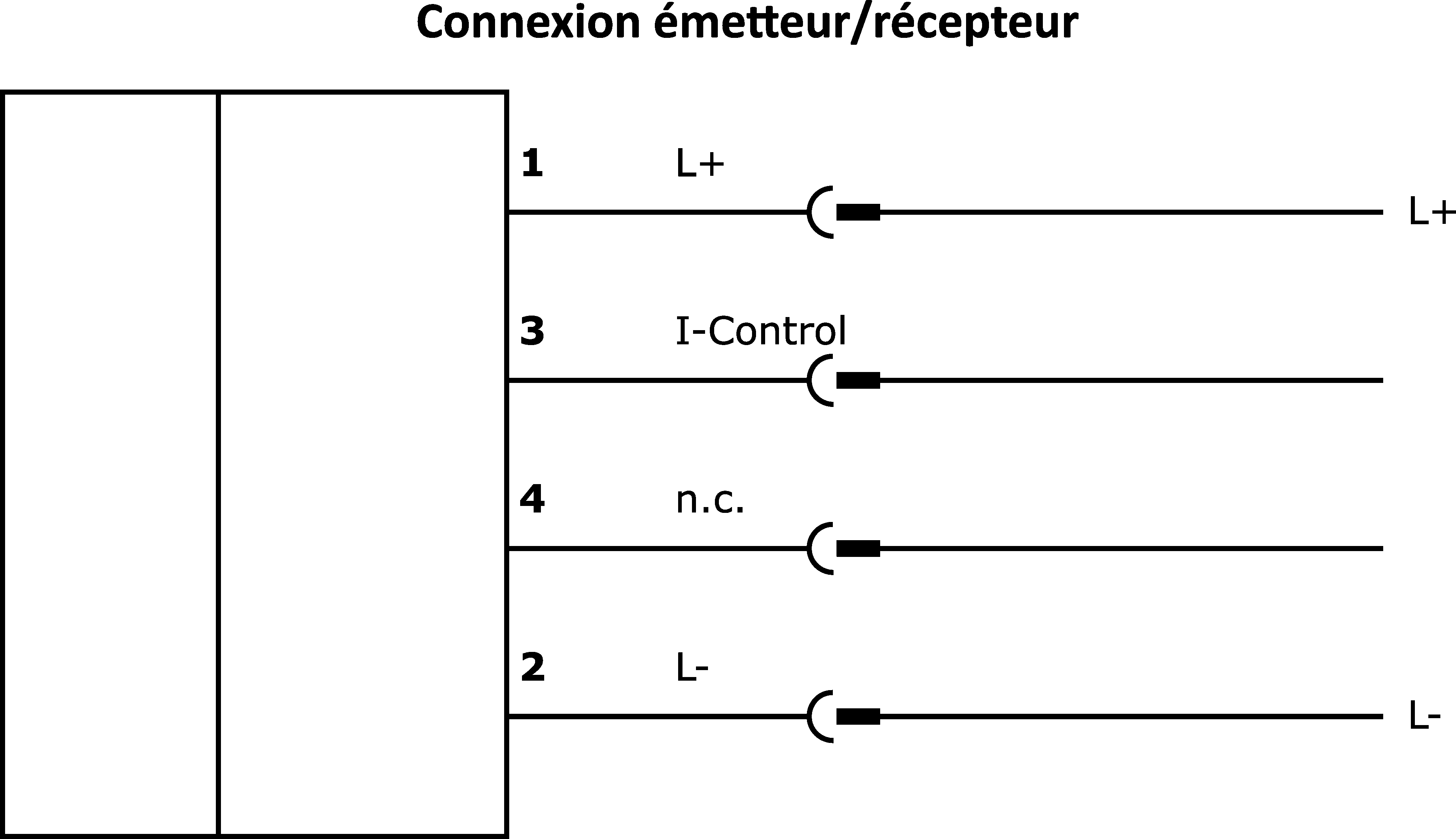

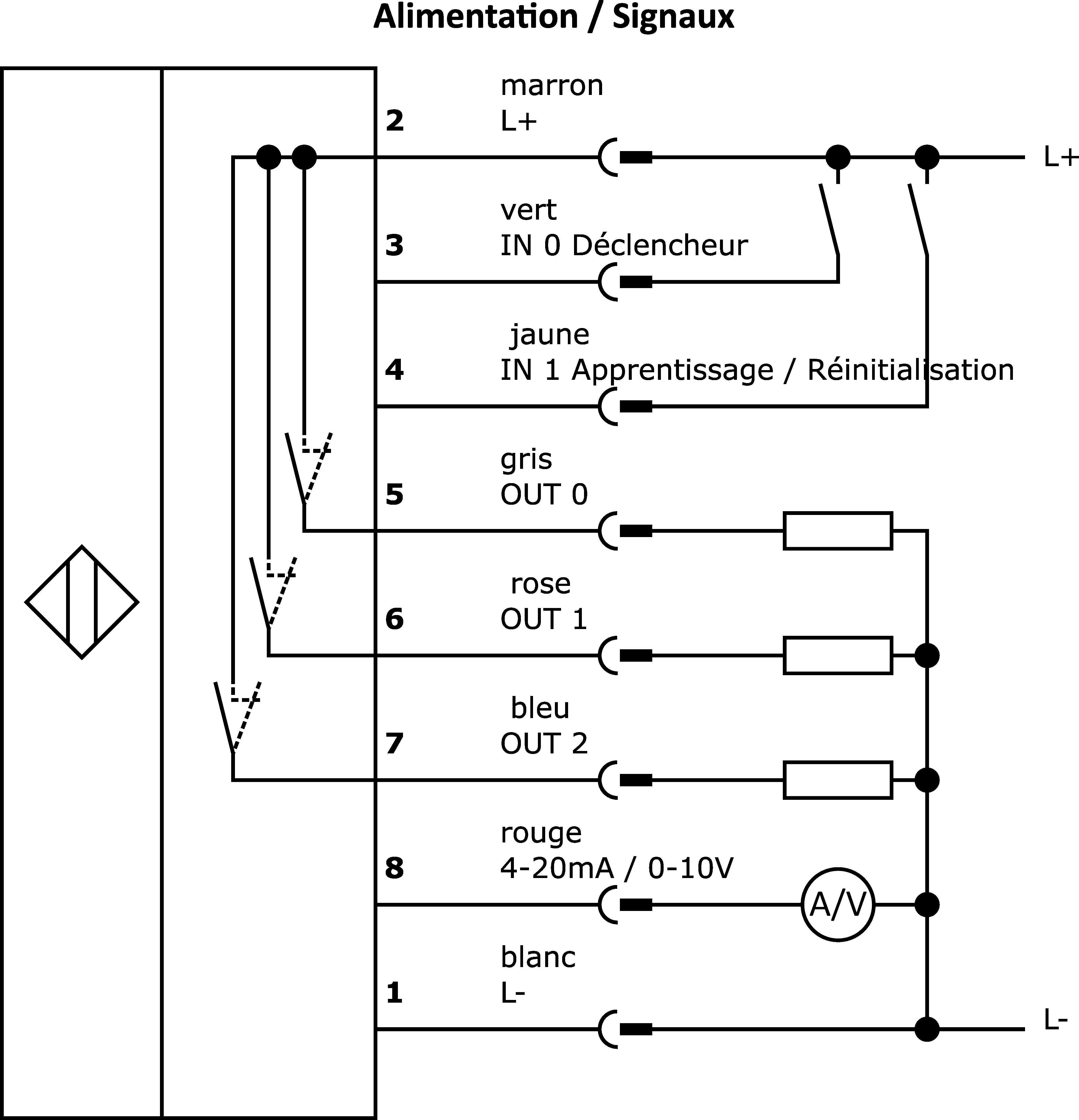

Schéma de connexion

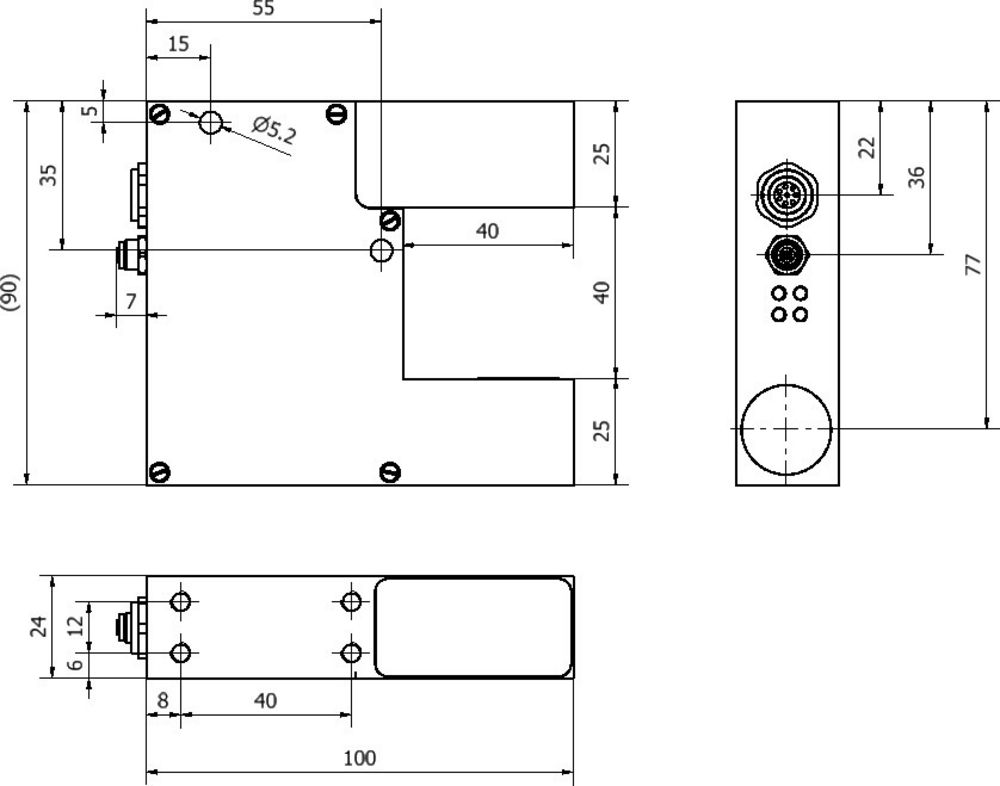

Croquis coté
Modèle 3D
Comparer

Capteurs laser - Barrière lumineuse à fourche

Forme particulière de la barrière unidirectionnelle. L'émetteur et le récepteur se trouvent dans les branches de la fourche ou de l'équerre et sont parfaitement alignés l'un sur l'autre.

Autres caractéristiques

Température ambiante
-10 - 50°C

Caractéristiques électriques

Nombre de sorties de commutation
3
Résolution
0,008mm
Version de la barrière photoélectrique en fourche
Standard
Exécution de la fonction de commutation
Contact à ouverture/fermeture
Exécution de la sortie analogique
0 - 10V, 4 - 20mA
Exécution du raccordement électrique
Connecteur
Version de la sortie de commutation
push/pull
Courant de coupure assigné
100mA
Procédure de réglage
Paramétrage
Courant à vide
120mA
Nombre de pôles
8
Reproductibilité +/-
8µm
Classe de protection
III
Fonction tactile
commutation "clair/foncé
Type de contact enfichable, interface de communication
Female (prise femelle)
Version du connecteur, interface de communication
Connecteur M5
Nombre de pôles du connecteur d'interface
4
Interface de communication prise en charge
RS232

Propriétés mécaniques

Forme de construction
Parallélépipède rectangle
Largeur
90mm
Profondeur de la fourche
40mm
Largeur de fourche
40mm
Hauteur
100mm
Longueur
24mm
Indice de protection (IP)
IP54
Matériau de la surface active du capteur
Verre
Matériau du boîtier
Aluminium

Propriétés optiques

Largeur de l'ouverture
16mm
Longueur de l'ouverture
1mm
Largeur du champ de la ligne
1
Longueur du champ de la ligne
16
Classe laser
Classe 1
Type de lumière
Lumière rouge
Forme du faisceau lumineux
Ligne
Longueur d'onde du capteur
670nm
