Sensori laser - Barriera luminosa a forcella

PG400146

PG400146
Prezzo di listino
2.315,70 €
Quantità Prezzo Risparmio
1 2.315,70 € –
5 2.246,23 € 3% / 69,47 €
10 2.199,92 € 5% / 115,79 €
20 2.130,44 € 8% / 185,26 €
50 2.037,82 € 12% / 277,88 €
Su richiesta
Sensore laser, forcella, 100x24x90mm, larghezza forcella 40mm, 15-30V DC, 3x Push Pull NC/NO, 4-20 mA, connessione a spina 8-pin, IP54, alluminio+vetro, luce rossa, parametrizzazione

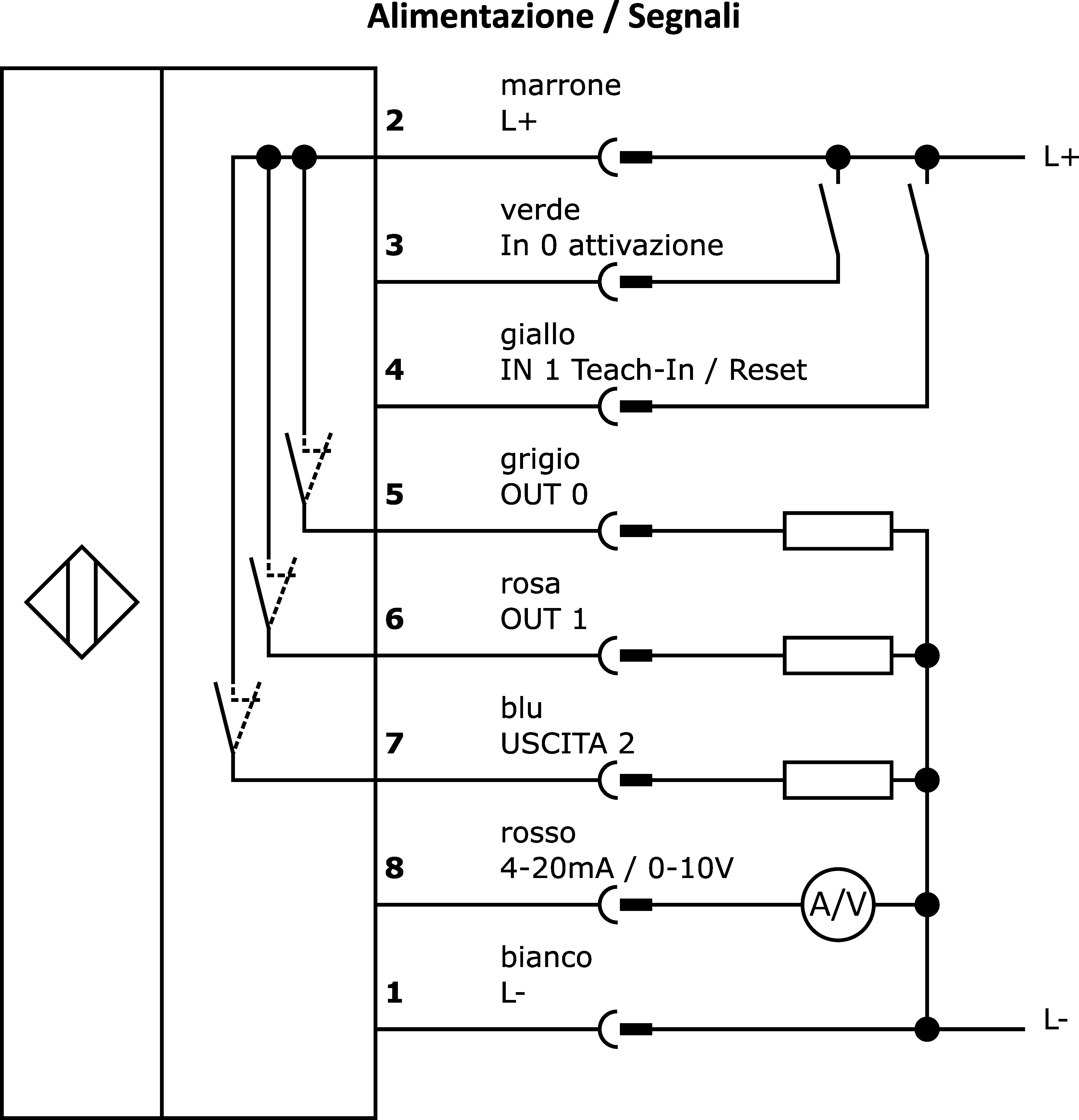

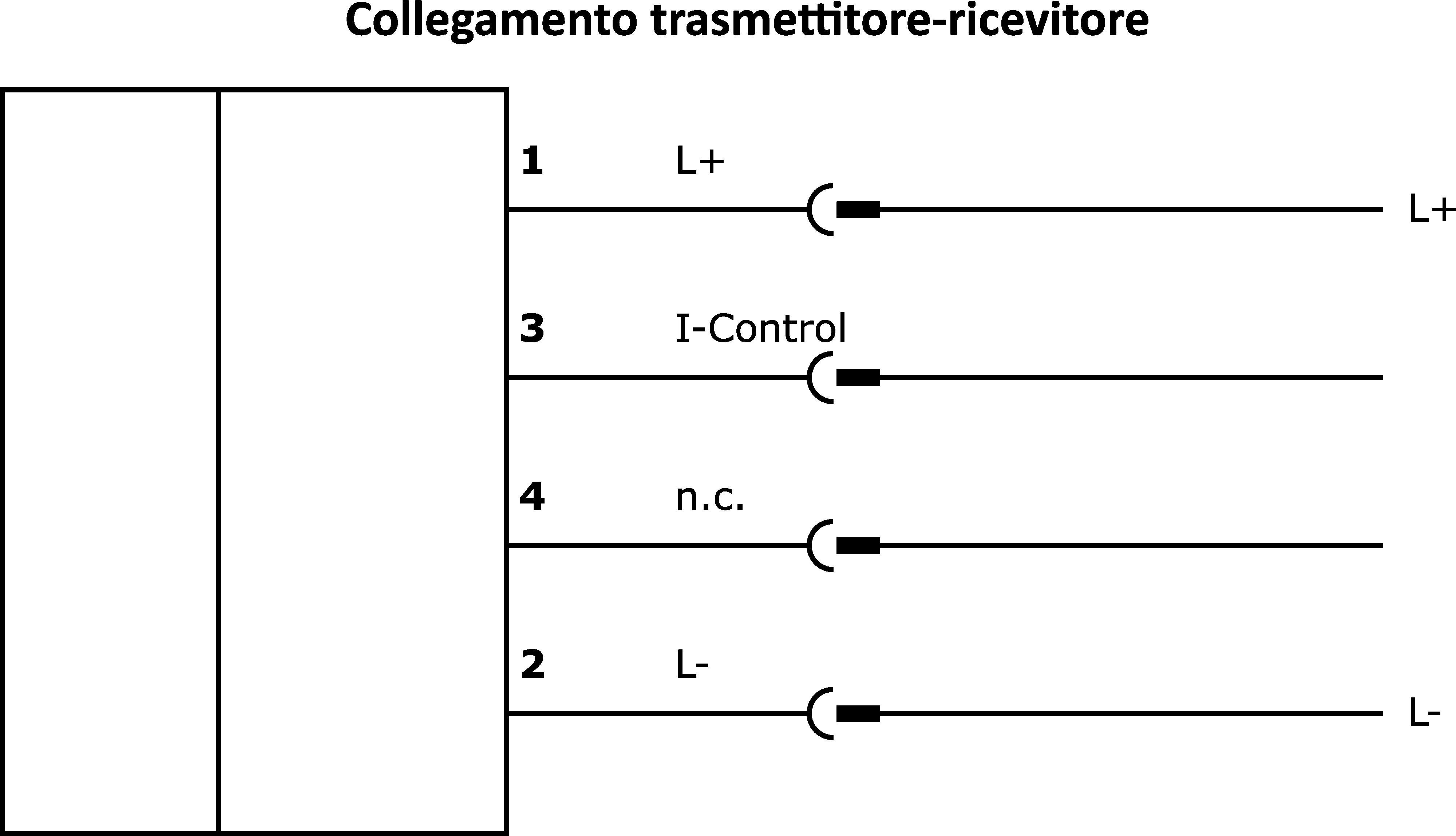

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori laser - Barriera luminosa a forcella

Design speciale del sensore a sbarramento. Il trasmettitore e il ricevitore si trovano nelle gambe biforcute o angolate e sono perfettamente allineati tra loro.

Altre proprietà

Temperatura ambiente
-10 - 50°C
Controllo del bordo del nastro, Misura della copertura del fascio di luce

Proprietà elettriche

Numero di uscite di commutazione
3
Risoluzione
0,008mm
Progettazione della barriera fotoelettrica a forcella
Standard
Esecuzione della funzione di commutazione
Contatto normalmente chiuso/normalmente aperto
Progettazione dell'uscita analogica
0 - 10V, 4 - 20mA
Progettazione del collegamento elettrico
Collegamento a spina
Progettazione dell'uscita di commutazione
Spingere/tirare
Corrente di commutazione nominale
100mA
Procedura di impostazione
Parametrizzazione
Corrente a vuoto
120mA
Numero di pali
8
Riproducibilità +/-
8µm
Classe di protezione
III
Funzione touch
Commutazione luce/buio
Tipo di contatto a spina, interfaccia di comunicazione
Femmina (presa)
Progettazione del collegamento a spina, interfaccia di comunicazione
Connettore M5
Numero di poli del collegamento di interfaccia
4
Interfaccia di comunicazione supportata
RS232

Proprietà meccaniche

Design
Cuboide
Larghezza
90mm
Profondità della forcella
40mm
Larghezza della forcella
40mm
Altezza
100mm
Lunghezza
24mm
Classe di protezione (IP)
IP54
Materiale della superficie attiva del sensore
vetro
Materiale dell'alloggiamento
Alluminio

Proprietà ottiche

Larghezza dell'apertura
16mm
Lunghezza del diaframma
1mm
Larghezza del campo linea
1
Lunghezza del campo linea
16
Classe laser
Classe 1
Tipo di luce
Luce rossa
Forma del fascio di luce
Linea
Lunghezza d'onda del sensore
670nm
Trova gli accessori per PG400146 in questi gruppi di prodotti:

Altri sensori

Tappo a vite M5

VK000053
VK000053
Tappo a vite, M5, plastica, nero
1,60 €
Il tuo prezzo
In magazzino

Tecnologia di connessione

Adattatore di programmazione Ethernet

VKSI0297
VKSI0297
Cavo di collegamento RS232/Ethernet, 0,5 m, connettore M5 a 4 poli diritto, connettore M12 a 4 poli diritto, codifica D,…
300,50 €
Il tuo prezzo
Carenza di scorte

Connettore cavo M5 USB

VK207U40
VK207U40
Cavo di collegamento RS232/USB, 2 m, spina M5 angolata, spina USB-A diritta, PUR (poliuretano)
172,30 €
Il tuo prezzo
Su richiesta
VK207U44
VK207U44
Cavo di collegamento RS232/USB, 2 m, connettore M5 diritto, connettore USB-A diritto, PUR (poliuretano)
172,30 €
Il tuo prezzo
Carenza di scorte
VK507U40
VK507U40
Cavo di collegamento RS232/USB, 5 m, spina M5 angolata, spina USB-A diritta, PUR (poliuretano)
215,90 €
Il tuo prezzo
Su richiesta
VK507U44
VK507U44
Cavo di collegamento RS232/USB, 5 m, connettore M5 diritto, connettore USB-A diritto, PUR (poliuretano)
215,90 €
Il tuo prezzo
Carenza di scorte

Connettore del cavo M9

VK207B41
VK207B41
Cavo di collegamento, 2 m, spina M9 a 8 poli angolata, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125 V,…
73,70 €
Il tuo prezzo
Carenza di scorte
VK207B45
VK207B45
Cavo di collegamento, 2 m, connettore M9 a 8 poli diritto, estremità libera, 8x0,14 mm², PUR (poliuretano), 125 V, IP67,…
73,70 €
Il tuo prezzo
In magazzino
VK507B41
VK507B41
Cavo di collegamento, 5 m, spina M9 a 8 poli angolata, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125 V,…
112,80 €
Il tuo prezzo
Carenza di scorte
VK507B45
VK507B45
Cavo di collegamento, 5 m, connettore M9 a 8 poli diritto, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125…
102,10 €
Il tuo prezzo
Carenza di scorte
VKA07B45
VKA07B45
Cavo di collegamento, 10 m, connettore M9 a 8 poli diritto, estremità libera, a 8 conduttori, PUR (poliuretano),…
137,50 €
Il tuo prezzo
In magazzino
VKBE7B45
VKBE7B45
Cavo di collegamento, 25 m, connettore M9 a 8 pin diritto, estremità libera del cavo, a 8 conduttori, PUR (poliuretano)
303,80 €
Il tuo prezzo
Su richiesta

Connettore per cavo M5 Presa sub-D

VK207F44
VK207F44
Cavo di collegamento RS232/Sub-D, 2 m, spina M5 diritta, spina D-Sub a 9 poli diritta, PUR (poliuretano)
95,60 €
Il tuo prezzo
Carenza di scorte
Classificazione Classe
eClass-7.0 27270909
eClass-7.1 27270909
eClass-8.0 27270909
eClass-9.0 27270909
eClass-9.1 27270909
ETIM-6.0 EC002720
ETIM-7.0 EC002720
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Compatibile con POP Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 165 Sensori di linea laser
Dimensioni dell'imballaggio 138 x 95 x 210mm
Peso lordo 353g
7,44kg CO₂e
Numero di tariffa doganale 85365019
Numero WEEE 40951076
