Czujniki laserowe - Widełkowa bariera świetlna

PG400146

PG400146
Cena katalogowa
2.315,70 €
Ilość Cena Oszczędności
1 2.315,70 € –
5 2.246,23 € 3% / 69,47 €
10 2.199,92 € 5% / 115,79 €
20 2.130,44 € 8% / 185,26 €
50 2.037,82 € 12% / 277,88 €
Na żądanie
Czujnik laserowy, widełki, 100x24x90mm, szerokość widełek 40mm, 15-30V DC, 3x Push Pull NC/NO, 4-20 mA, złącze wtykowe 8-pin, IP54, aluminium+szkło, światło czerwone, parametryzacja

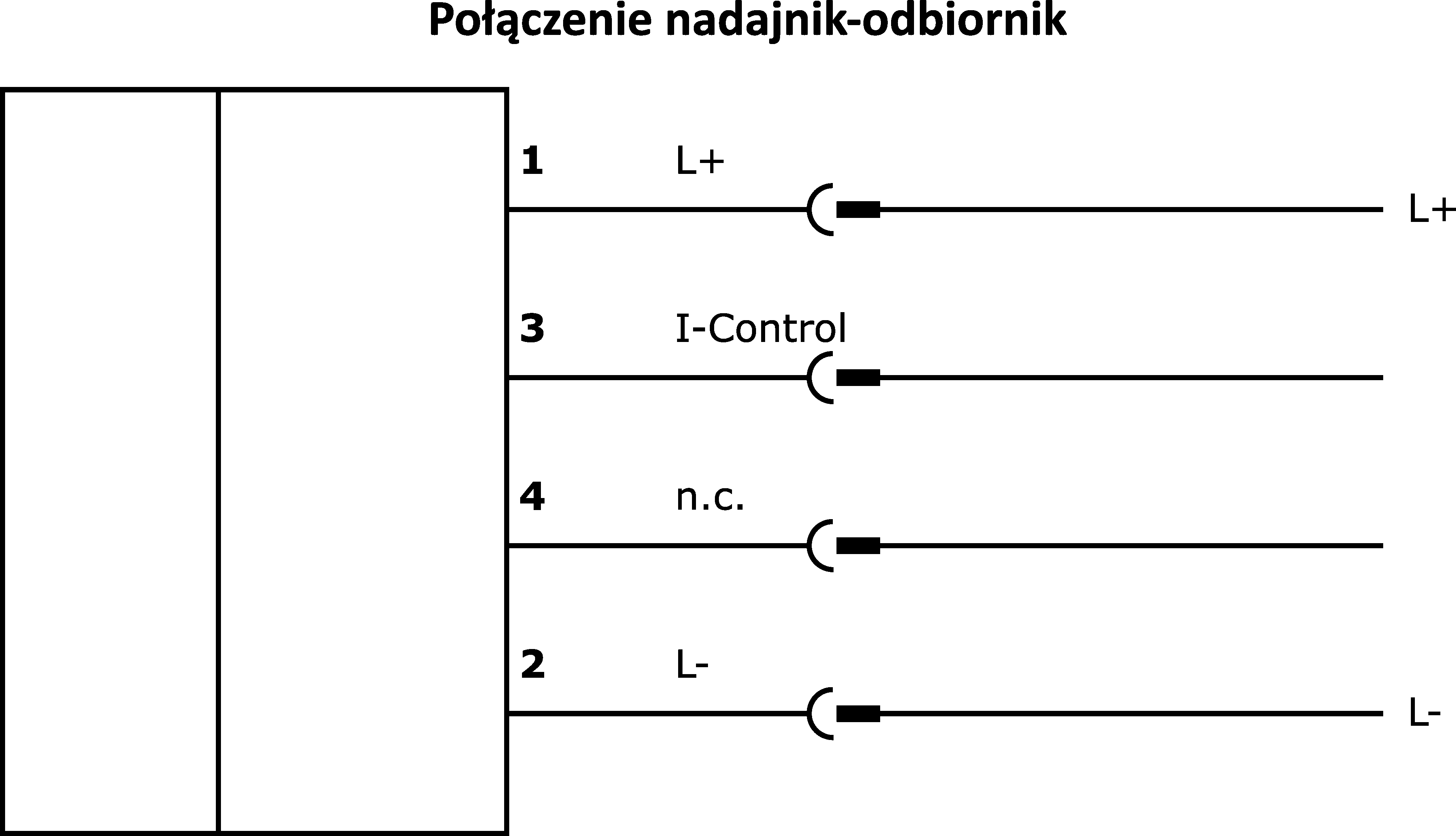

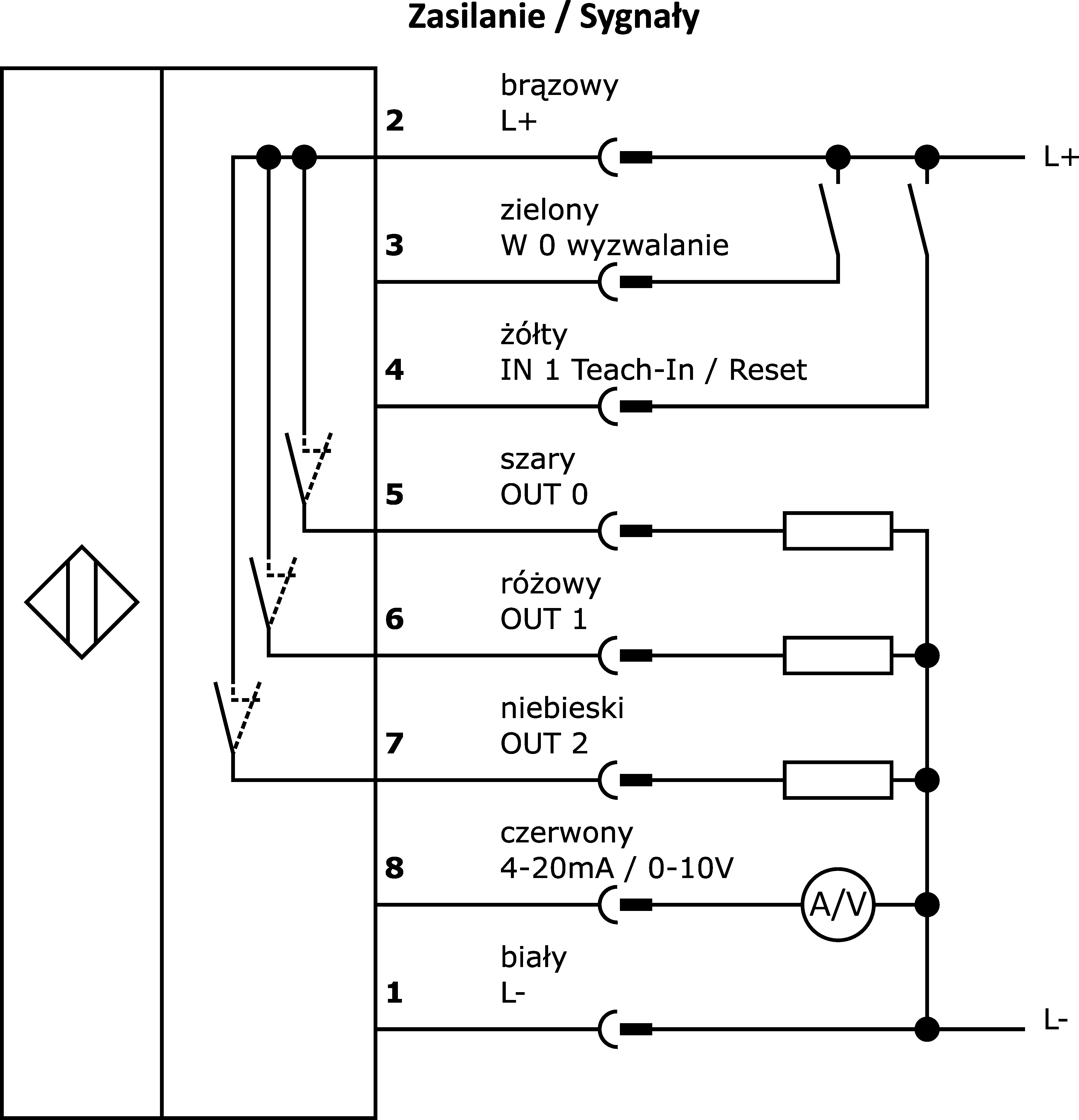

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki laserowe - Widełkowa bariera świetlna

Specjalna konstrukcja czujnika przelotowego. Nadajnik i odbiornik są umieszczone w rozwidlonych lub pochylonych nogach i są idealnie do siebie dopasowane

Inne właściwości

Temperatura otoczenia
-10 - 50°C
Zastosowania
Kontrola krawędzi wstęgi, Pomiar zasięgu wiązki światła

Właściwości elektryczne

Liczba wyjść przełączających
3
Rozdzielczość
0,008mm
Konstrukcja widełkowej bariery świetlnej
Standard
Wykonywanie funkcji przełączania
Styk normalnie zamknięty/normalnie otwarty
Konstrukcja wyjścia analogowego
0 - 10V, 4 - 20 mA
Projekt połączenia elektrycznego
Połączenie wtykowe
Konstrukcja wyjścia przełączającego
Push/pull
Znamionowy prąd przełączania
100mA
Procedura ustawiania
Parametryzacja
Prąd bez obciążenia
120mA
Liczba biegunów
8
Odtwarzalność +/-
8µm
Klasa ochrony
III
Funkcja dotykowa
Przełączanie światło/ciemność
Typ styku wtykowego, interfejs komunikacyjny
Żeński (gniazdo)
Konstrukcja połączenia wtykowego, interfejs komunikacyjny
Złącze wtykowe M5
Liczba biegunów połączenia interfejsu
4
Obsługiwany interfejs komunikacyjny
RS232

Właściwości mechaniczne

Projekt
Prostopadłościan
Szerokość
90mm
Głębokość widelca
40mm
Szerokość widelca
40mm
Wysokość
100mm
Długość
24mm
Klasa ochrony (IP)
IP54
Materiał aktywnej powierzchni czujnika
szkło
Materiał obudowy
Aluminium

Właściwości optyczne

Szerokość przysłony
16mm
Długość przysłony
1mm
Szerokość pola linii
1
Długość pola linii
16
Klasa lasera
Klasa 1
Rodzaj światła
Czerwone światło
Kształt wiązki światła
Linia
Długość fali czujnika
670nm
