Zähler - Multifunktionszähler

CM030980

Listenpreis

271,70 €

Menge	Preis	Ersparnis
1	271,70 €	–
5	263,55 €	3% / 8,15 €
10	258,12 €	5% / 13,59 €
20	249,96 €	8% / 21,74 €
50	239,10 €	12% / 32,60 €

Auf Lager

Zähler Multifunktion, 48x108x48mm, Anzeige LCD, 12 Dekaden, 55kHz, 2x Vorwahl, 10-30V DC, 2x Relaiskontakt Wechsler (NO/NC), Schraubanschluss 13polig, IP65, Kunststoff PC, Addierend, Subtrahierend, Hintergrundbeleuchtung der LC-Anzeige, Mit Reset-...

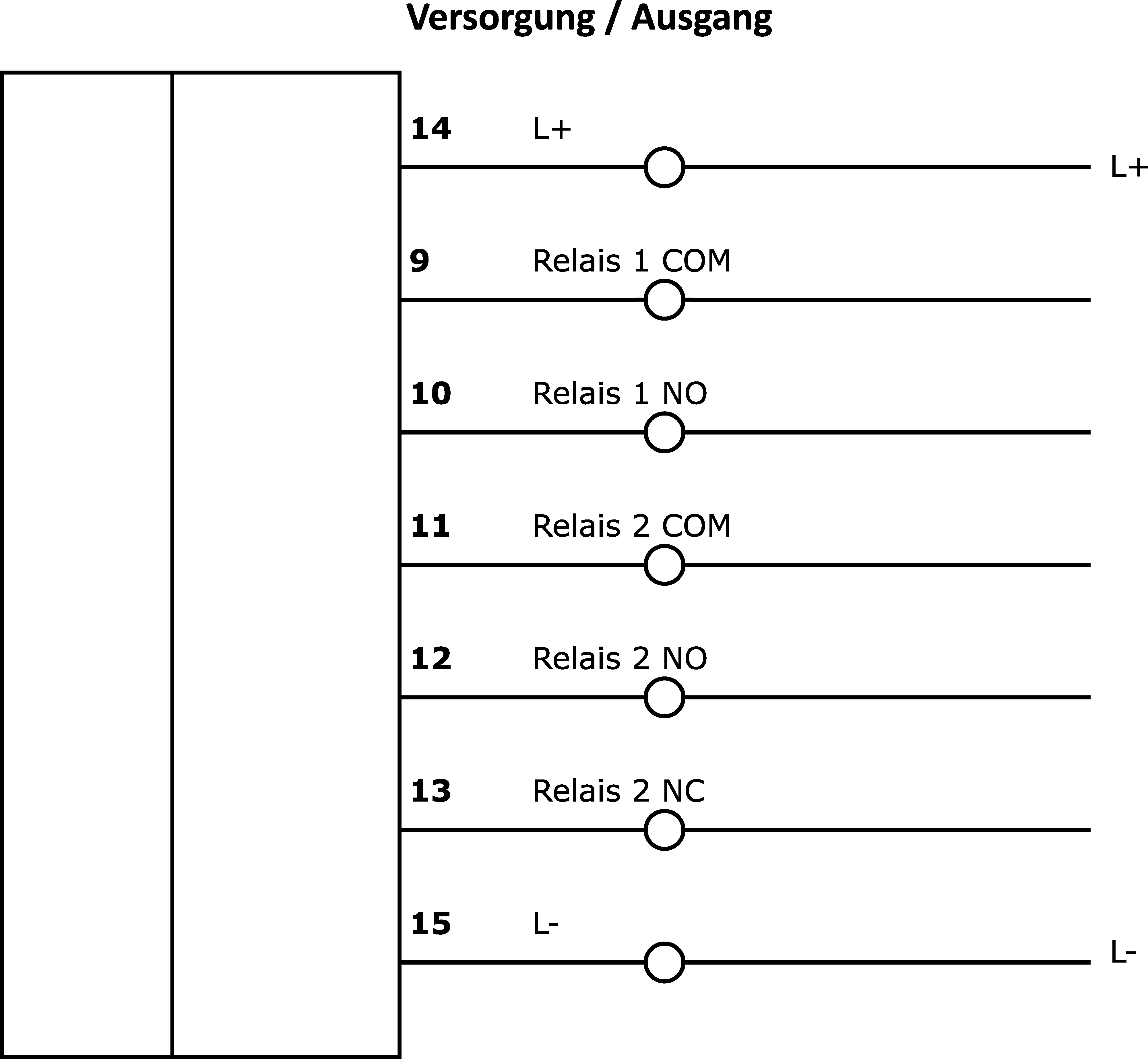

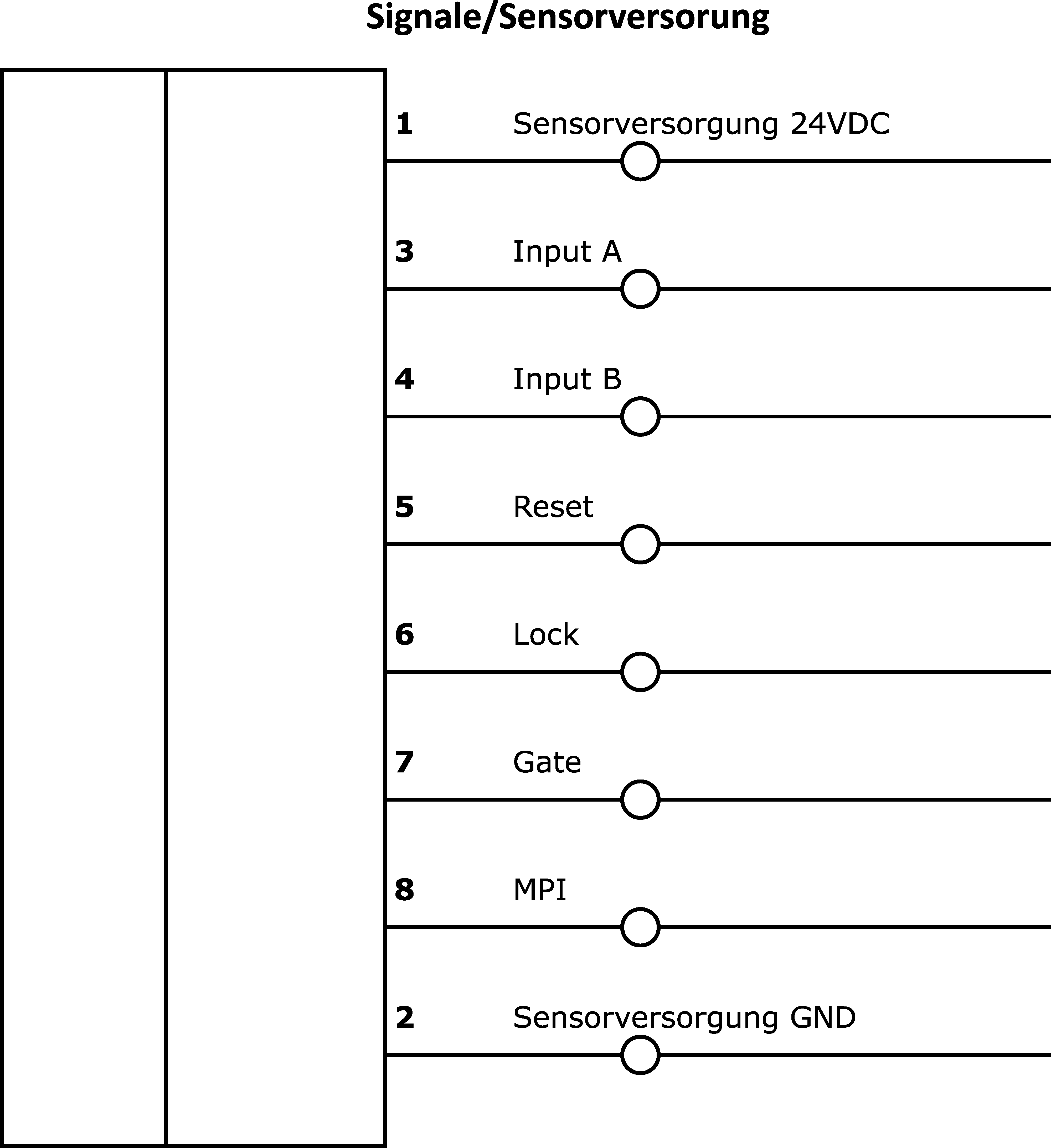

Anschlussbild

Maßskizze

Vergleichen

Zähler - Multifunktionszähler

Elektrische Eigenschaften

Anzahl der Dekaden: 12

Anzahl der einzustellenden Vorwahlen: 2

Anzahl der Schaltausgänge: 2

Ausführung der 2. Schaltfunktion: Wechsler (NO/NC)

Ausführung der Schaltfunktion: Wechsler (NO/NC)

Ausführung des 2. Schaltausgangs: Relaiskontakt

Ausführung des elektrischen Anschlusses: Klemmanschluss

Ausführung des Schaltausgangs: Relaiskontakt

Ausführung des Signaleingangs A: PNP/NPN

Ausführung des Signaleingangs B: PNP/NPN

Bemessungsschaltstrom: 3.000mA

Geberversorgungsspannung: 24V

Geberversorgungsstrom: 80mA

Leistungsaufnahme: 4,5VA

Polzahl: 13

Schaltleistung: 30VA

Schaltspannung: 250V

Wischkontaktzeit: 0,01 - 99,99s

Zählfrequenz: 55kHz

Anzeige: LCD-Display (Beleuchtet)

Betriebsspannung: 10-30VDC

Elektrischer Anschluss: Klemmanschluss 13polig

Mechanische Eigenschaften

Breite: 48mm

Einbautiefe: 101mm

Höhe: 48mm

Länge: 108mm

Lagertemperatur: -25 - 75°C

Montageart: Fronttafeleinbau

Schutzart (IP): IP65

Werkstoff des Gehäuses: Kunststoff (PC)

Abmessungen: 108x48x48mm

Sonstige Eigenschaften

Funktionsumfang: 4-fach Auswertung, Reset-Eingang, Zeitzählfunktion

Luftfeuchtigkeit im Betrieb (nicht kondensierend): 93%

Umgebungstemperatur: -20 - 65°C

Zählfunktionen: Addierend, Subtrahierend

Montage

Adapter Cx04 auf Cx03

AC000037

Zubehör Zähler, Montagerahmen, 72x72mm

22,40 €
Ihr Preis

Auf Lager

Hutschienenadapter für CM03

AC000036

Zubehör Zähler, Tragschienenadapter, 145x84x70mm, gerade, Hutprofilschiene 35 mm, Kunststoff, Schnappverbindung

85,40 €
Ihr Preis

Bestand knapp

Montagerahmen CI/CM/CZ03

AC000028

Zubehör Zähler, Montagerahmen, 60x75mm, Befestigungsart schrauben

19,40 €
Ihr Preis

Bestand knapp

Datenblätter

Anleitungen

pdf

Produktbedienungsanleitung

PDF-Datei, 3,8 MB

Zeichnungen

Produktkonformität

Verschiedenes

pdf

Applikationsbeispiel

PDF-Datei, 565 KB

Klassifizierung	Klasse
eClass-7.0	27200414
eClass-7.1	27200414
eClass-8.0	27200414
eClass-9.0	27200414
eClass-9.1	27200414
ETIM-6.0	EC002300
ETIM-7.0	EC002300

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
OzDS-konform	Ja
POP-konform	Ja
TSCA-konform	Ja
IPF Produktgruppe	500 Zähler
Verpackungsmaße	138 x 95 x 210mm
Bruttogewicht	196g
CO2-Fußabdruck	2,75kg CO₂e
Zolltarifnummer	90291000
WEEE-Nummer	40951076
