Faseroptische Sensoren - Lichtleiter Glasfaser Taster
LT06C741
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 176,20 € | – |
| 5 | 170,91 € | 3% / 5,29 € |
| 10 | 167,39 € | 5% / 8,81 € |
| 20 | 162,10 € | 8% / 14,10 € |
| 50 | 155,06 € | 12% / 21,14 € |
Auf Anfrage

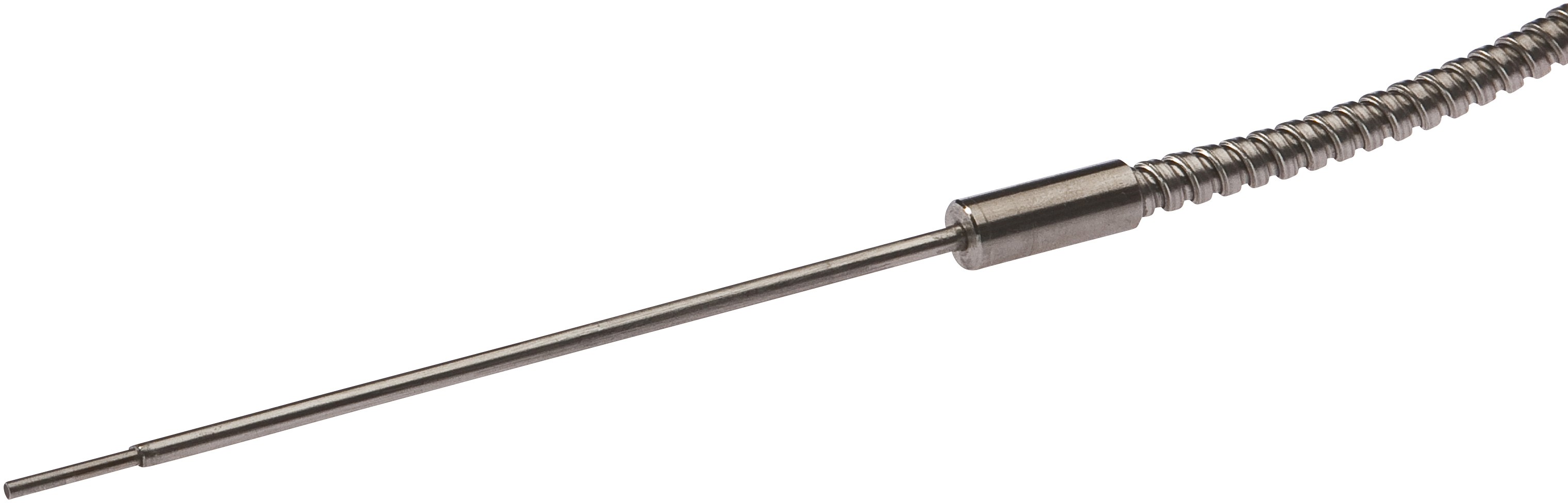

Lichtleiter Taster, 0,6m, Kopf: Edelstahl 95lang Ø6 Ø6, 55mm biegsam, Lichtaustritt axial, Leiter: Glasfaser+Edelstahl, Endstück: M18x1 Messing, Sn: 15, -40-300°C
Inklusive 1x Schelle AY000009
Vergleichen
Faseroptische Sensoren - Lichtleiter Glasfaser Taster
Lichtleiter in Verbindung mit dem passenden Lichtleiterverstärker sind berührungslos und verschleißfrei arbeitende Positionsschalter, die auch unter rauen Umgebungsbedingungen eingesetzt werden können. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Da die Lichtleiterenden bzw. -köpfe kleine Abmessungen aufweisen und die Lichtleiter zusätzlich flexibel sind, lassen sich Objektabfragen an schwer zugänglichen Stellen sehr elegant lösen. Lichtleiter lassen sich ohne besondere Vorkehrungen in explosionsgefährdeten Bereichen und in Zonen mit elektrischen und/oder magnetischen Feldern (Hochspannungsanlagen, elektrische Schweißeinrichtungen) einsetzen, da ihre Funktion hierdurch nicht beeinträchtigt wird. Lichtleiter sind in Ausführungen zur Umsetzung der Funktion als Einweg-Lichtschranke oder Taster verfügbar.
Elektrische Eigenschaften
- Biegebereich des Tastkopfes
- 55mm
- Biegewinkel des Tastkopfes
- 0°
- Kurzschlussfest
- Nein
- Länge des Tastkopfes
- 95mm
- Schaltabstand
- 0 - 15mm
- Verpolungssicher
- Nein
Mechanische Eigenschaften
- Ausführung der Faser
- Multi
- Bauform
- Zylinder glatt
- Biegeradius des Tastkopfes
- 10
- Durchmesser 1 des Tastkopfes
- 1,5
- Durchmesser 2 des Tastkopfes
- 6
- Durchmesser der Faser
- 0,7mm
- Durchmesser des Endstücks
- 20mm
- Durchmesser des Lichtleitkabels
- 4,2
- Durchmesser des Tastkopfes
- 6mm
- Faser-Anzahl
- 1
- Gewindesteigung des Endstücks
- 1mm
- Länge
- 600mm
- Länge des Endstücks
- 28mm
- Werkstoff der Ummantelung
- Edelstahl
- Werkstoff des Endstücks
- Messing
- Werkstoff des LWL-Faserkerns
- Glas
- Werkstoff des Tastkopfes
- Edelstahl
- Ausführung des Lichtleiteranschlusses
- Verschraubung M18
- Gewindemaß des Endstücks
- M18
- Auswurfkontrolle
- Ja
- Biegsam
- Ja
- Stanzwerkzeuge
- Ja
- starke Erschütterungen/Bewegungen
- Ja
- starke Verschmutzung
- Ja
Optische Eigenschaften
- Lichtaustritt
- axial
- Nenntastweite
- 15mm
Sonstige Eigenschaften
- Besonderheiten
- Biegsame Spitze
- Umgebungstemperatur
- -40 - 300°C
- Zuführtechnik
- Ja
- Ausführung
- Taster
Verstärker für Glasfaserlichtleiter
Datenblätter

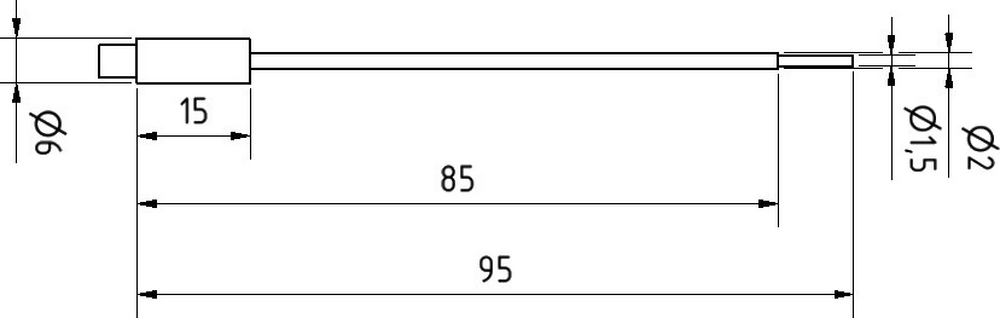

Zeichnungen
Produktkonformität
Verschiedenes
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27279208 |
| eClass-7.1 | 27279208 |
| eClass-8.0 | 27279208 |
| eClass-9.0 | 27270905 |
| eClass-9.1 | 27270905 |
| ETIM-6.0 | EC002651 |
| ETIM-7.0 | EC002651 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| IPF Produktgruppe | 150 Glasfaserlichtleiter |
| Verpackungsmaße | 124 x 28 x 149mm |
| Bruttogewicht | 70g |
| Zolltarifnummer | 90011090 |
| WEEE-Nummer | 40951076 |
