Stromversorgungen - Schaltnetzteile 230V AC
NG520201
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 32,50 € | – |
| 5 | 31,53 € | 3% / 0,98 € |
| 10 | 30,88 € | 5% / 1,63 € |
| 20 | 29,90 € | 8% / 2,60 € |
| 50 | 28,60 € | 12% / 3,90 € |
Auf Lager
Gleichstromversorgung, 1-phasig, 90x58x52mm, 21,6-29V, 2,5A, 85-264V AC 50Hz, 85-264V AC 60Hz, 120-370V DC, Schraubanschluss, IP20, Kunststoff, Stabilisiert, Ausgangsspannung getaktet
Vergleichen
Stromversorgungen - Schaltnetzteile 230V AC
Getaktete Netzteile dienen dazu, elektrische Anlagen oder Anlagenteile mit einer stabilisierten Gleichspannung zu versorgen. Aufgrund der geringeren Kupferverluste besitzen getaktete Netzteile im kleineren Leistungsbereich einen deutlich höheren Wirkungsgrad als Netztransformatoren. Außerdem können sie kompakter und leichter aufgebaut werden als konventionelle, linear geregelte Netzteile, die einen schweren Trafo mit Eisenkern enthalten und zusätzliche Verluste im Linearregler verursachen.
Elektrische Eigenschaften

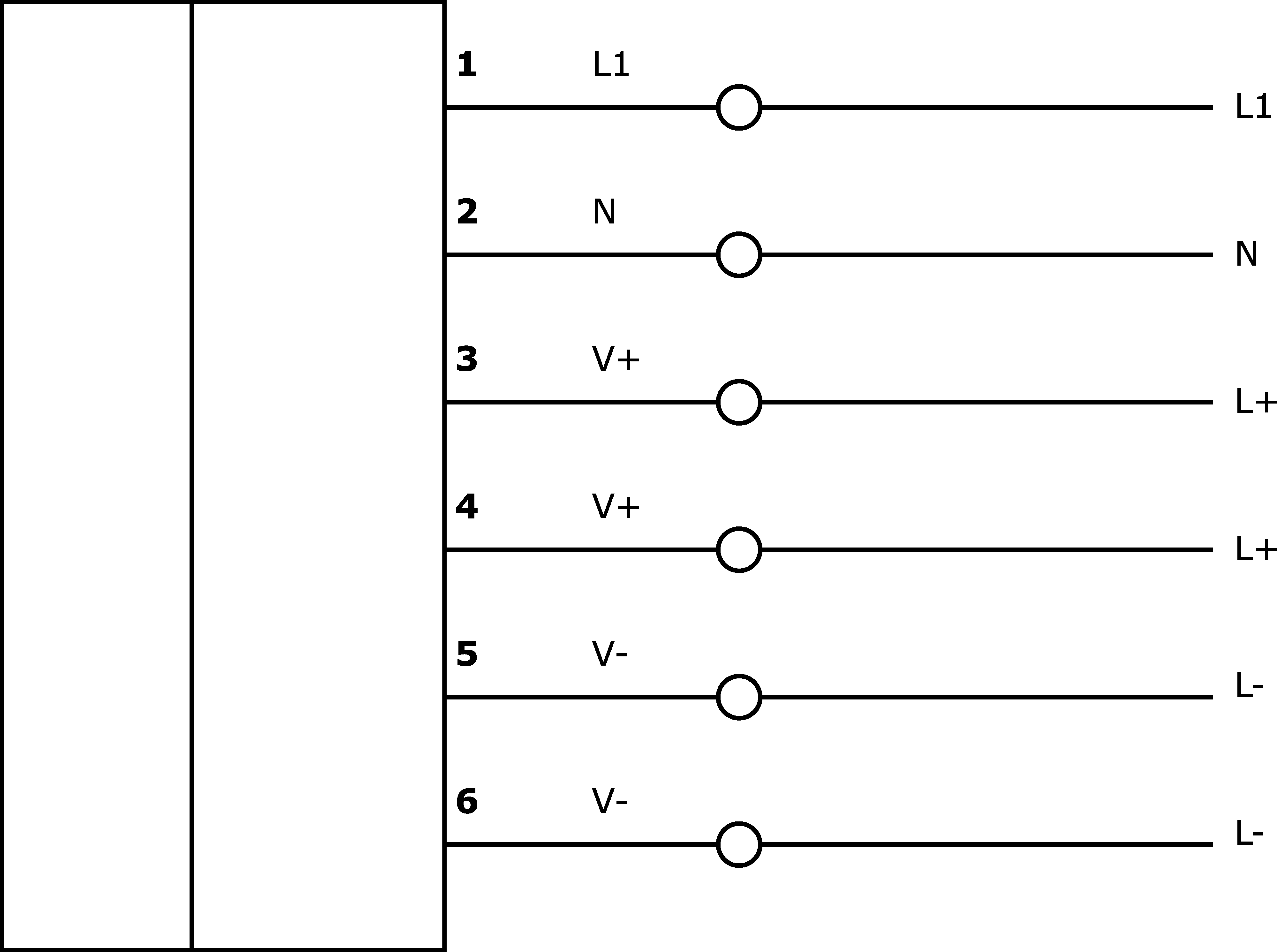

- Ausführung des elektrischen Anschlusses
- Klemmanschluss
- Ausgangsspannung
- 21,6 - 29V
- Betriebsfrequenz
- 47 - 63Hz
- Einstellverfahren
- Potentiometer
- Leistung
- 60W
- Max. Eingangsstrom
- 0,8A
- Restwelligkeit
- 1%
- Strombelastbarkeit
- 2,5A
- Anpassbare Ausgangsfunktionen
- Schaltpunkt
- Ausführung der Spannungsstabilisierung
- Getaktet
- Anzeige
- LED-Anzeige
- Schutzfunktionen
- Überlastschutz von105 bis160 Prozent der Leistungsaufnahme
Mechanische Eigenschaften
- Breite
- 52,5mm
- Gewicht
- 190g
- Höhe
- 90mm
- Länge
- 58,4mm
- Lagertemperatur
- -40 - 85°C
- Montageart
- Hutschiene
- Schutzart (IP)
- IP20
- Werkstoff des Gehäuses
- Kunststoff
Sonstige Eigenschaften
- Luftfeuchtigkeit im Betrieb (nicht kondensierend)
- 10 - 95%
- Umgebungstemperatur
- -20 - 70°C
Datenblätter
Anleitungen
Zeichnungen
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27049002 |
| eClass-7.1 | 27049002 |
| eClass-8.0 | 27049002 |
| eClass-9.0 | 27040701 |
| eClass-9.1 | 27040701 |
| ETIM-6.0 | EC002540 |
| ETIM-7.0 | EC002540 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| POP-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 400 Stromversorgungen |
| Verpackungsmaße | 60 x 65 x 100mm |
| Bruttogewicht | 21g |
| CO2-Fußabdruck | 0,45kg CO₂e |
| Zolltarifnummer | 85044083 |
| WEEE-Nummer | 40951076 |
