Optische Sensoren - Einweglichtschranken Empfänger
OE160470
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 161,50 € | – |
| 5 | 156,66 € | 3% / 4,85 € |
| 10 | 153,43 € | 5% / 8,07 € |
| 20 | 148,58 € | 8% / 12,92 € |
| 50 | 142,12 € | 12% / 19,38 € |
Bestand knapp
Sensor Optisch, Einweglichtschranke Empfänger, 35x35x12mm, Sn: 6m, 10-30V DC, PNP antivalent, M8-Steckverbinder, IP67, Zinkdruckguss+PMMA, Rotlicht unpolarisiert
Vergleichen
Optische Sensoren - Einweglichtschranken Empfänger
Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.
Elektrische Eigenschaften
- Ansprechzeit
- 1ms
- Ausführung der Schaltfunktion
- antivalent
- Ausführung des elektrischen Anschlusses
- Steckverbinder M8
- Ausführung des Schaltausgangs
- PNP
- Bemessungsschaltstrom
- 100mA
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 17mA
- Leerlaufstrom-Empfänger
- 17mA
- Schaltabstand
- 0 - 6.000mm
- Schaltfrequenz
- 500Hz
- Spannungsabfall
- 1,8V
- Tastfunktion
- hell-/dunkelschaltend
- Verpolungssicher
- Ja
- Abfallzeit
- 1ms
- Betriebsspannung (DC)
- 10 - 30V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Bauform
- Quader
- Breite
- 12,4mm
- Höhe
- 35mm
- Länge
- 35mm
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Kunststoff (PMMA)
- Werkstoff des Gehäuses
- Zinkdruckguss
Optische Eigenschaften
- Lichtart
- Rotlicht unpolarisiert
- Lichtstrahlform
- Punkt
- Wellenlänge der Lichtquelle
- 660nm
Sonstige Eigenschaften
- Lieferumfang
- Empfänger
- Umgebungstemperatur
- -25 - 65°C
- Ausführung
- Einweglichtschranke Empfänger
Finden Sie Zubehör für OE160470
in diesen Produktgruppen:
Kabeldosen M8 4adrig
Befestigung Bauform 16
Auf Lager
Kabeldosen M8 4polig konfektionierbar
Kabeldosen M8-Dose M8-Stecker 4adrig
Montagesystem für AY000118
Auf Lager
Auf Lager
Datenblätter
Anleitungen
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 524 KB
-
dwg2DDWG-Datei, 75 KB
-
stp3DSTP-Datei, 39 KB
-

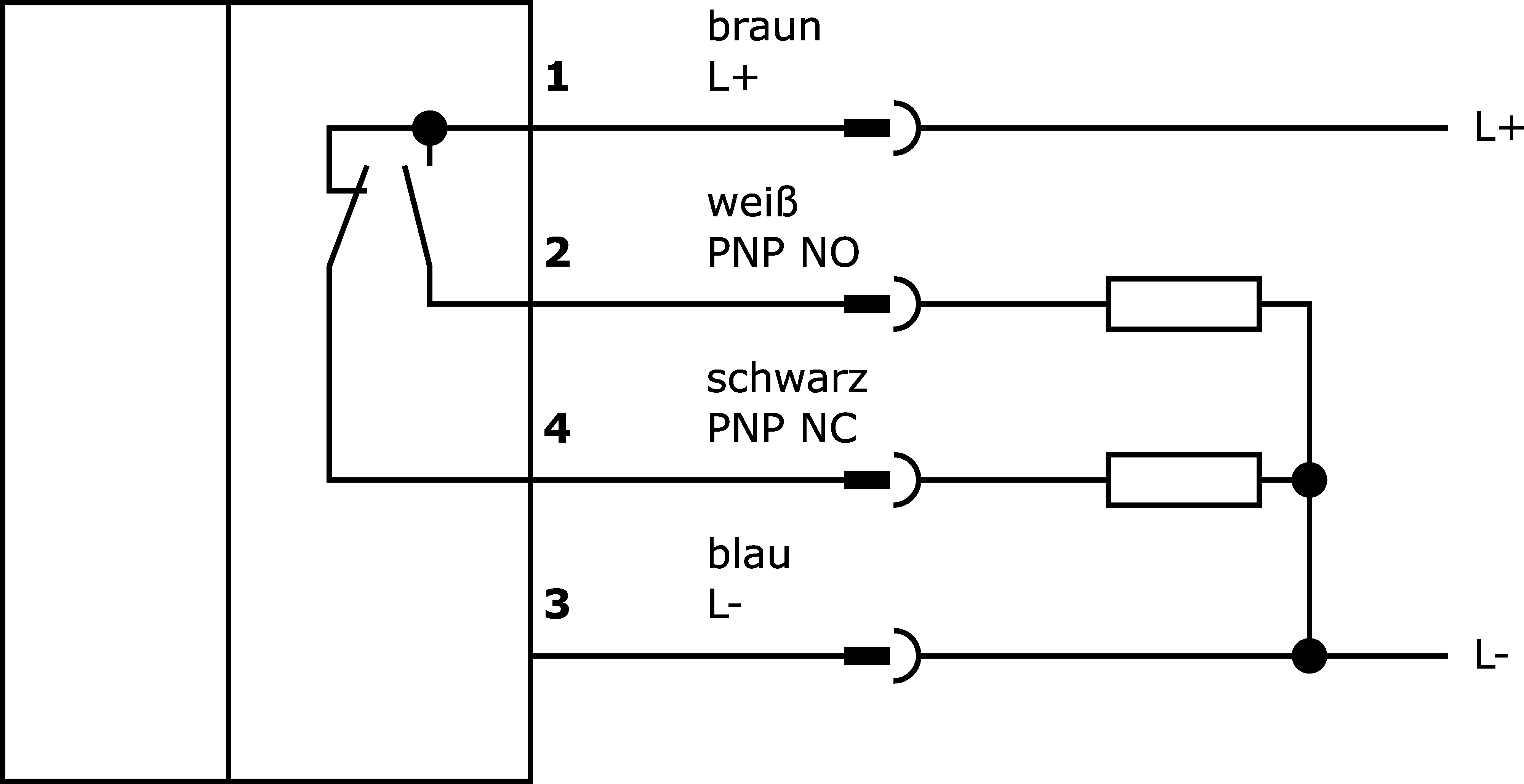

pngAnschlussbild InternetPNG-Datei, 11 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 324 KB
-
pdfMaterial CompliancePDF-Datei, 414 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 254 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
Links
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| POP-konform | Ja |
| IPF Produktgruppe | 100 Optische Sensoren |
| Verpackungsmaße | 77 x 25 x 123mm |
| Bruttogewicht | 60g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
