LT107205
Lichtleiter Taster, 1m, Kopf: Ø1,5, Lichtaustritt axial, Leiter: Kunststofffaser+Kunststoff 1xØ0,5mm, -55-80°C, IP40
Auf Anfrage
Faseroptische Sensoren - Verstärker Lichtleiter Kunststoffaser
OL100370
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 128,10 € | – |
| 5 | 124,26 € | 3% / 3,84 € |
| 10 | 121,70 € | 5% / 6,41 € |
| 20 | 117,85 € | 8% / 10,25 € |
| 50 | 112,73 € | 12% / 15,37 € |
Bestand knapp
Lichtleiter-Verstärker, 30x64x9mm, 12-24V DC, 1x PNP NC/NO, M8-Steckverbinder 4polig, IP40, PBT, Rotlicht unpolarisiert
Vergleichen
Faseroptische Sensoren - Verstärker Lichtleiter Kunststoffaser
Lichtleiter in Verbindung mit dem passenden Lichtleiterverstärker sind berührungslos und verschleißfrei arbeitende Positionsschalter, die auch unter rauen Umgebungsbedingungen eingesetzt werden können. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Da die Lichtleiterenden bzw. -köpfe kleine Abmessungen aufweisen und die Lichtleiter zusätzlich flexibel sind, lassen sich Objektabfragen an schwer zugänglichen Stellen sehr elegant lösen. Lichtleiter lassen sich ohne besondere Vorkehrungen in explosionsgefährdeten Bereichen und in Zonen mit elektrischen und/oder magnetischen Feldern (Hochspannungsanlagen, elektrische Schweißeinrichtungen) einsetzen, da ihre Funktion hierdurch nicht beeinträchtigt wird. Lichtleiter sind in Ausführungen zur Umsetzung der Funktion als Einweg-Lichtschranke oder Taster verfügbar.
Elektrische Eigenschaften
- Ansprechzeit
- 0,25ms
- Anzahl der Schaltausgänge
- 1
- Ausführung der Schaltfunktion
- Öffner/Schließer
- Ausführung des elektrischen Anschlusses
- Steckverbinder M8
- Ausführung des Schaltausgangs
- PNP
- Bemessungsschaltstrom
- 100mA
- Einstellverfahren
- Parametrierung, Teach-In
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 30mA
- Polzahl
- 4
- Schaltfrequenz
- 2.000Hz
- Spannungsabfall
- 1,5V
- Tastfunktion
- hell-/dunkelschaltend
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 12 - 24V
- Anpassbare Ausgangsfunktionen
- Schaltpunkt
- Anzeige
- LCD-Display, LED-Anzeige
- Zeitfunktion
- Ja
Mechanische Eigenschaften
- Bauform
- Quader
- Breite
- 9mm
- Höhe
- 30mm
- Länge
- 64,5mm
- Montageart
- Hutschiene
- Schutzart (IP)
- IP40
- Werkstoff des Gehäuses
- Kunststoff (PBT)
- Ausführung des Lichtleiteranschlusses
- Klemmanschluss
Optische Eigenschaften
- Lichtart
- Rotlicht unpolarisiert
- Wellenlänge der Lichtquelle
- 632nm
Sonstige Eigenschaften
- Umgebungstemperatur
- -10 - 55°C
Finden Sie Zubehör für OL100370
in diesen Produktgruppen:
Kunststofflichtleiter Taster
Kabeldosen M8 4adrig
Kunststofflichtleiter Schranken
Zubehör Kunststofflichtleiter
Datenblätter
Anleitungen
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 600 KB
-
dwg2DDWG-Datei, 93 KB
-
stp3DSTP-Datei, 117 KB
-

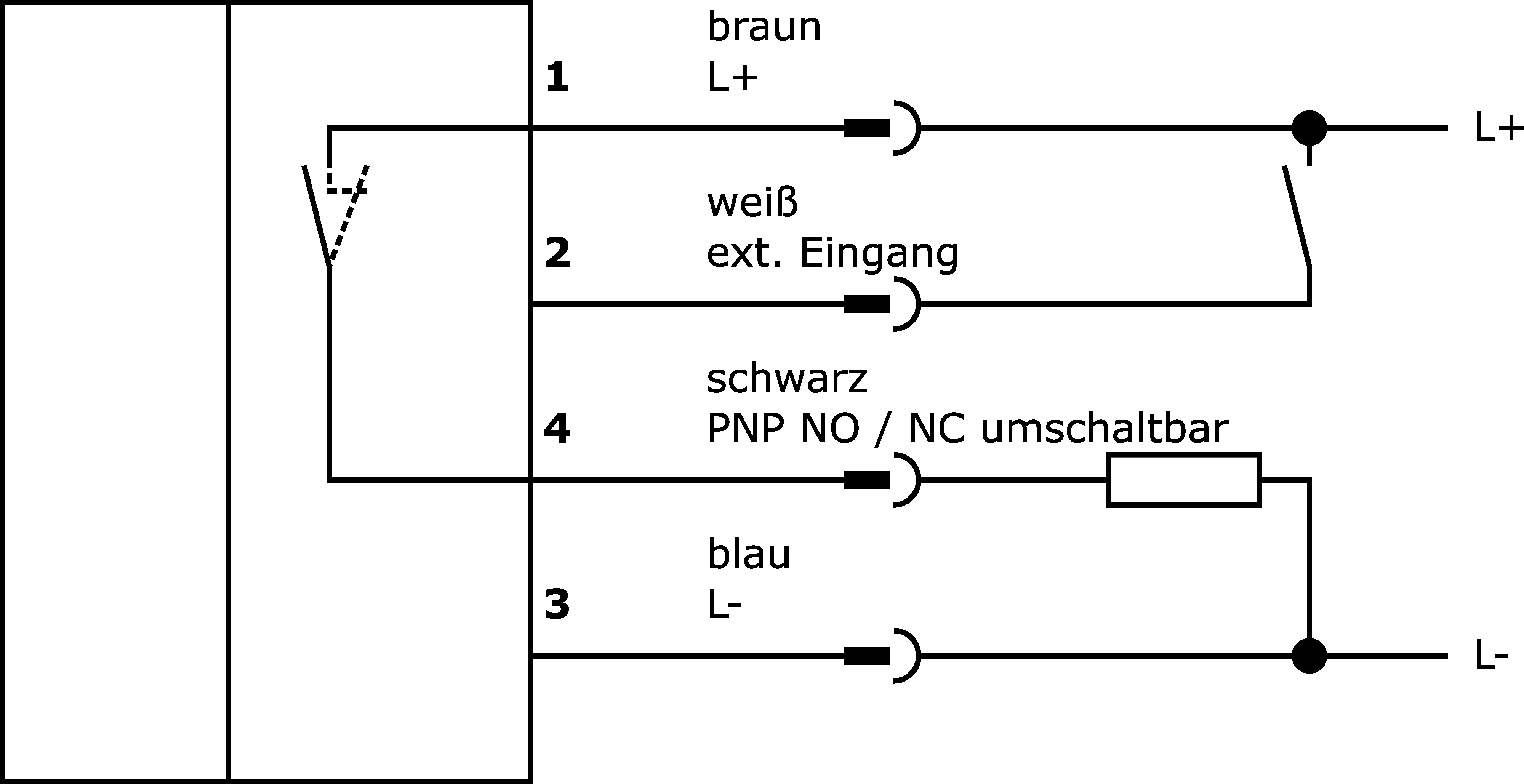

pngAnschlussbild InternetPNG-Datei, 13 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 324 KB
-
pdfMaterial CompliancePDF-Datei, 481 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 253 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270905 |
| eClass-7.1 | 27270905 |
| eClass-8.0 | 27270905 |
| eClass-9.0 | 27270905 |
| eClass-9.1 | 27270905 |
| ETIM-6.0 | EC002651 |
| ETIM-7.0 | EC002651 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| POP-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 152 Lichtleiter-Verstärker |
| Verpackungsmaße | 124 x 28 x 149mm |
| Bruttogewicht | 100g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
