VK001024
Auf Lager
Verteiler, 29x159x30mm, 10-30V DC, 10x M8 3polig, M12 12polig, IP67, PBT, LED, 1,5A
Inklusive 15x Kennzeichnungsschild, 2x Verschlussschraube
Vergleichen
Anschlusstechnik - Verteiler
Das Verdrahten von Sensoren und Aktoren ist mit unseren Verteilerinseln erheblich komfortabler. Die einzelnen Geräte sind über eine beidseitig konfektionierte Anschlussleitung in M8 oder M12 mit dem Verteiler verbunden. Durch die gesammelte Stammleitung lässt sich der Verlege- und Verdrahtungsaufwand deutlich reduzieren. Die Betriebszustandsanzeige gibt Auskunft über die Funktionsweise der Sensoren(Betriebsspannung, Schaltzustand). Dadurch gestaltet sich eine Fehlersuche deutlich einfacher, da direkt ein Überblick über die Arbeitsweise der angeschlossenen Peripherie besteht.
Elektrische Eigenschaften
- Ausführung elektrischer Anschluss A
- M8
- Ausführung elektrischer Anschluss B
- M12
- Max. Summenstrom
- 1,5A
- Polzahl Anschluss A
- 3
- Polzahl Anschluss B
- 12
- Polzahl der Stammleitung
- 12
- Anzahl der Steckplätze
- 10
- Betriebsspannung (DC)
- 10 - 30V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Ausführung der Kabelverschraubung
- ohne
- Breite
- 30mm
- Höhe
- 28,8mm
- Länge
- 159,4mm
- Schutzart (IP)
- IP67
- Werkstoff des Gehäuses
- Kunststoff (PBT)
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 70°C
Finden Sie Zubehör für VK001024
in diesen Produktgruppen:
Kabeldosen M12 5polig konfektionierbar
Kabeldosen M12 12adrig
Kabeldose M12 12polig Konfektionierbar
Kabelstecker M8 3polig konfektionierbar
Zubehör Verteiler M8
Auf Lager
Kabeldosen M12-Dose M8-Stecker 3adrig
Kabeldosen M12 12adrig mit Schirm
Adapter M12 Dose 3polig / M8 Stecker 3polig
Kabeldosen M8-Dose M8-Stecker 3adrig
Kabeldosen M12 4polig konfektionierbar
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 75 KB
-
dwg2DDWG-Datei, 277 KB
-
stp3DSTP-Datei, 1,1 MB
-

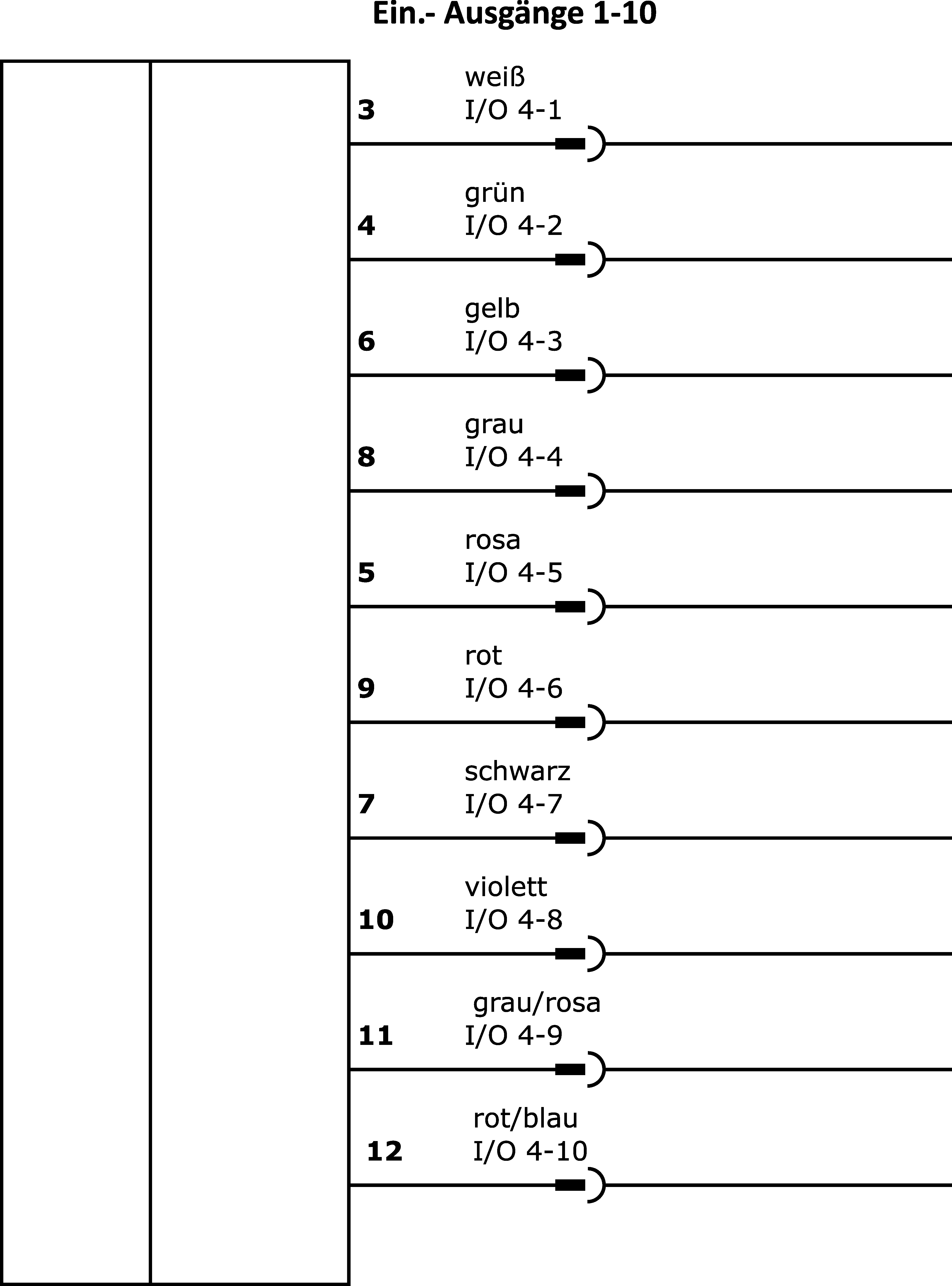

pngAnschlussbild InternetPNG-Datei, 25 KB
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC003558 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| POP-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 855 Kabeldosen/-stecker (Verteiler,Zubehör,diverses) |
| Verpackungsmaße | 70 x 38 x 168mm |
| Bruttogewicht | 170g |
| Zolltarifnummer | 85366990 |
| WEEE-Nummer | 40951076 |
