VK001026
Bestand knapp
Verteiler, 30x26x122mm, 10-30V DC, 6x M8 3polig, Fixkabelverteiler / angeschlossenes Stammkabel, IP67, PBT, LED
Inklusive 10x Kennzeichnungsschild, 2x Verschlussschraube
Vergleichen
Anschlusstechnik - Verteiler
Das Verdrahten von Sensoren und Aktoren ist mit unseren Verteilerinseln erheblich komfortabler. Die einzelnen Geräte sind über eine beidseitig konfektionierte Anschlussleitung in M8 oder M12 mit dem Verteiler verbunden. Durch die gesammelte Stammleitung lässt sich der Verlege- und Verdrahtungsaufwand deutlich reduzieren. Die Betriebszustandsanzeige gibt Auskunft über die Funktionsweise der Sensoren(Betriebsspannung, Schaltzustand). Dadurch gestaltet sich eine Fehlersuche deutlich einfacher, da direkt ein Überblick über die Arbeitsweise der angeschlossenen Peripherie besteht.
Elektrische Eigenschaften
- Ausführung elektrischer Anschluss A
- M8
- Ausführung elektrischer Anschluss B
- freies Leitungsende
- Leitungsdurchmesser
- 5,1mm
- Polzahl Anschluss A
- 3
- Anzahl der Steckplätze
- 6
- Betriebsspannung (DC)
- 10 - 30V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Ausführung der Kabelverschraubung
- ohne
- Breite
- 122,2mm
- Höhe
- 30mm
- Kabellänge
- 5m
- Länge
- 25,5mm
- Schutzart (IP)
- IP67
- Werkstoff des Gehäuses
- Kunststoff (PBT)
- Werkstoff des Kabelmantels
- Kunststoff (PUR)
- Schleppkettentauglich
- Ja
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 70°C
Finden Sie Zubehör für VK001026
in diesen Produktgruppen:
Zubehör Verteiler M8
Auf Lager
Schutzschlauch
Kabeldosen M12-Dose M8-Stecker 3adrig
M8 Verschlussschraube
Auf Lager
Kabeldosen M8-Dose M8-Stecker 3adrig
Kabelstecker M8 3polig konfektionierbar
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 60 KB
-
dwg2DDWG-Datei, 220 KB
-
stp3DSTP-Datei, 594 KB
-

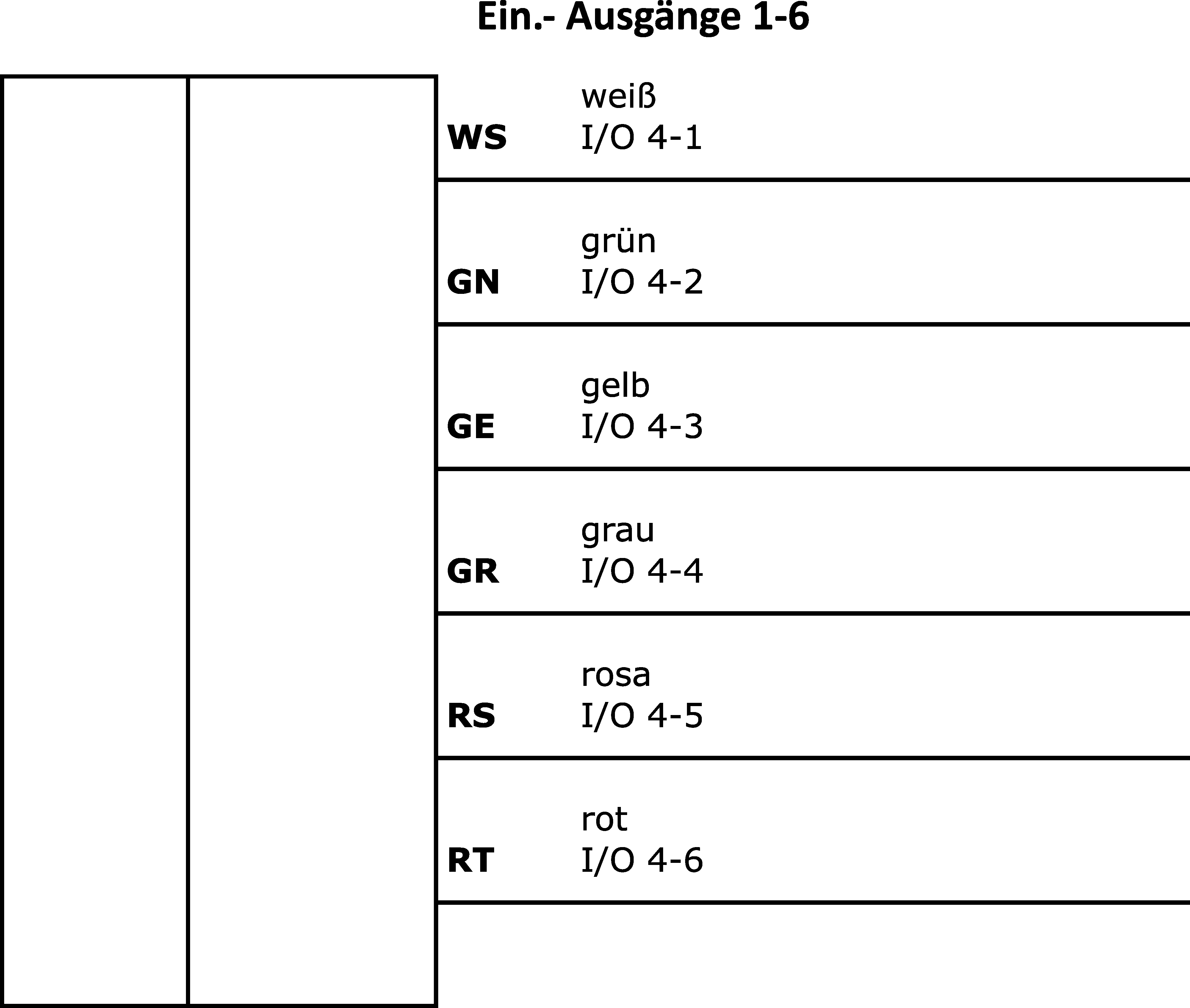

pngAnschlussbild InternetPNG-Datei, 15 KB
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC002585 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| POP-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 855 Kabeldosen/-stecker (Verteiler,Zubehör,diverses) |
| Verpackungsmaße | 200 x 25 x 325mm |
| Bruttogewicht | 330g |
| Zolltarifnummer | 85366990 |
| WEEE-Nummer | 40951076 |
