Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

VK20HF74

Listenpreis

37,00 €

Bestand knapp

Verbindungsleitung, 2m, M8 Dose 3polig gerade, M8 Stecker 3polig gerade, 3x0,34mm², PTFE, Ø3,8mm, 60V, -20-150°C, IP65, PBT, 4A, Öle und Kühlschmiermittel, Schweißbereich

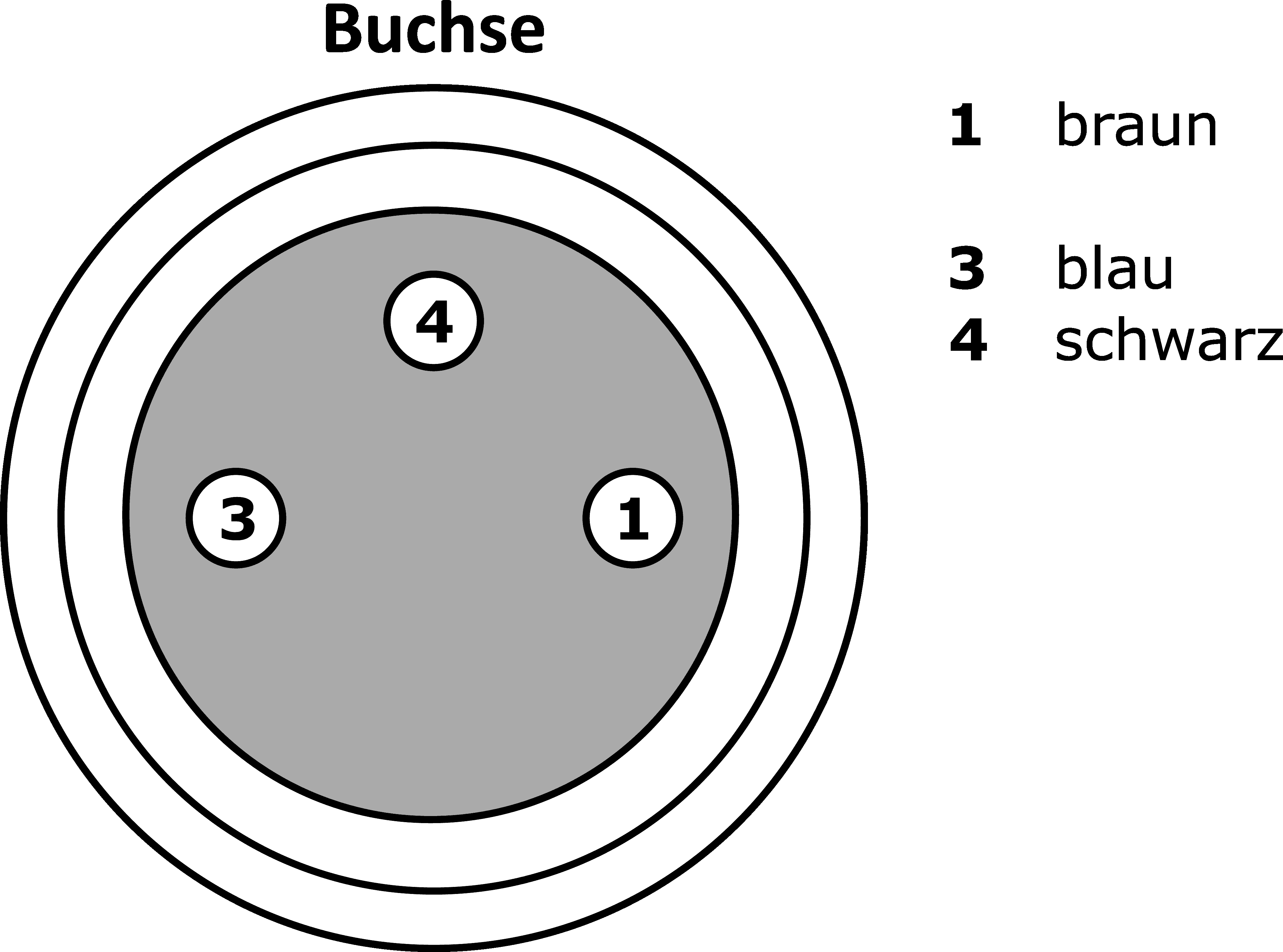

Anschlussbild

Maßskizze

3D-Modell

Vergleichen

Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

Diese Verbindungsleitung hat beidseitig vorkonfektionierte Anschlüsse. Mit ihr lassen sich Kostengünstig Endgeräte mit einer Steckverbindung über einen Verteiler oder ein Logikmodul in einbinden.

Elektrische Eigenschaften

Ausführung des Steckkontaktes Anschluss A: Female (Buchse)

Ausführung des Steckkontaktes Anschluss B: Male (Stecker)

Ausführung elektrischer Anschluss A: M8

Ausführung elektrischer Anschluss B: M8

Durchgangswiderstand: 5mOhm

Polzahl Anschluss A: 3

Polzahl Anschluss B: 3

Strombelastbarkeit: 4A

Mechanische Eigenschaften

Leitungsdurchmesser: 3,8mm

Aderaufbau: 7 x 0,254mm

Leiterquerschnitt: 0,34mm²

Ader-Zahl: 3

Farbe des Kabelmantels: weiß

Kabellänge: 2m

Kabelzuführung Anschluss A: gerade

Kabelzuführung Anschluss B: gerade

Maximales Anzugsdrehmoment Anschluss A: 0,6Nm

Maximales Anzugsdrehmoment Anschluss B: 0,6Nm

Schutzart (IP): IP65

Werkstoff der Kontaktbeschichtung: Gold

Werkstoff des Gehäuses: Kunststoff (PBT)

Werkstoff des Kabelmantels: Kunststoff (PTFE)

Werkstoff des Kontaktgrundkörpers: Messing

Zul. Kabelaußentemperatur, fest verlegt: -190 - 260°C

Werkstoff der Verschraubung: Messing

Werkstoffeigenschaften: LABS-frei, Ozonbeständig, UV-Beständig

Umgebungsbeständigkeiten: Öle, Kühlschmiermittel, Seewasserbeständig

Optische Eigenschaften

Verschmutzungsgrad: 3

Sonstige Eigenschaften

Flammwidrig: nein

Umgebungstemperatur: -20 - 150°C

Anwendungen: Schweißbereich
