Anschlusstechnik - Verteiler
VK98E198
Bestand knapp
Verteiler, 25x134x54mm, 30V, 6x M12 5polig, Fixkabelverteiler / angeschlossenes Stammkabel, IP67, Polyamid PA, LED, Sensor-/ Aktorsteckplatz mit Schutzleiter, 12A
Inklusive 2x Verschlussschraube
Vergleichen
Anschlusstechnik - Verteiler
Das Verdrahten von Sensoren und Aktoren ist mit unseren Verteilerinseln erheblich komfortabler. Die einzelnen Geräte sind über eine beidseitig konfektionierte Anschlussleitung in M8 oder M12 mit dem Verteiler verbunden. Durch die gesammelte Stammleitung lässt sich der Verlege- und Verdrahtungsaufwand deutlich reduzieren. Die Betriebszustandsanzeige gibt Auskunft über die Funktionsweise der Sensoren(Betriebsspannung, Schaltzustand). Dadurch gestaltet sich eine Fehlersuche deutlich einfacher, da direkt ein Überblick über die Arbeitsweise der angeschlossenen Peripherie besteht.
Elektrische Eigenschaften
- Ausführung elektrischer Anschluss A
- M12
- Ausführung elektrischer Anschluss B
- freies Leitungsende
- Leitungsdurchmesser
- 9,7mm
- Max. Strombelastbarkeit pro E/A-Signal
- 2A
- Max. Summenstrom
- 12A
- Polzahl Anschluss A
- 5
- Anzahl der Steckplätze
- 6
- Betriebsspannung (AC 50Hz)
- 30V
- Betriebsspannung (DC)
- 30V
- Anzeige
- LED-Anzeige
- Sensor-/ Aktorsteckplatz mit Schutzleiter
- Ja
Mechanische Eigenschaften
- Ausführung der Kabelverschraubung
- ohne
- Breite
- 54mm
- Höhe
- 25,2mm
- Kabellänge
- 10m
- Länge
- 134,1mm
- Biegezyklen
- ≥2 Mio. Zyklen
- Schutzart (IP)
- IP67
- Torsionszyklen
- +/-180°/m, ≥ 0,5 Mio. Zyklen
- Werkstoff des Gehäuses
- Kunststoff (PA)
- Aufbau der Stammleitung
- 16 x 0,34mm² + 3 x 1mm²
- Durchmesser der Stammleitung
- 9,7mm
Sonstige Eigenschaften
- Umgebungstemperatur
- -30 - 90°C
Schutzschlauch
M12 Verschlussschraube
Auf Lager
Zubehör Verteiler M12
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 766 KB
-
dwg2DDWG-Datei, 352 KB
-
stp3DSTP-Datei, 3,4 MB
-

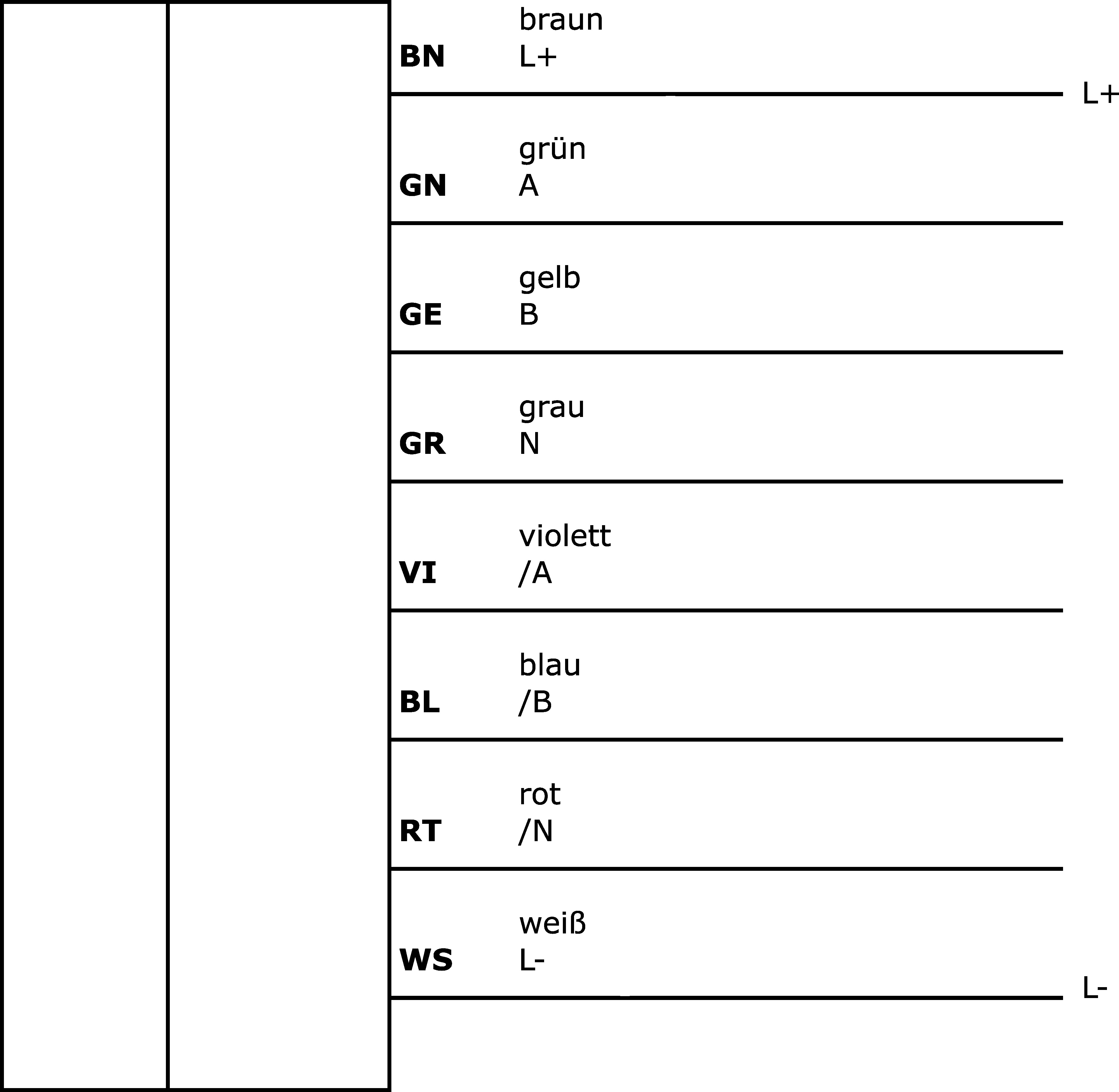

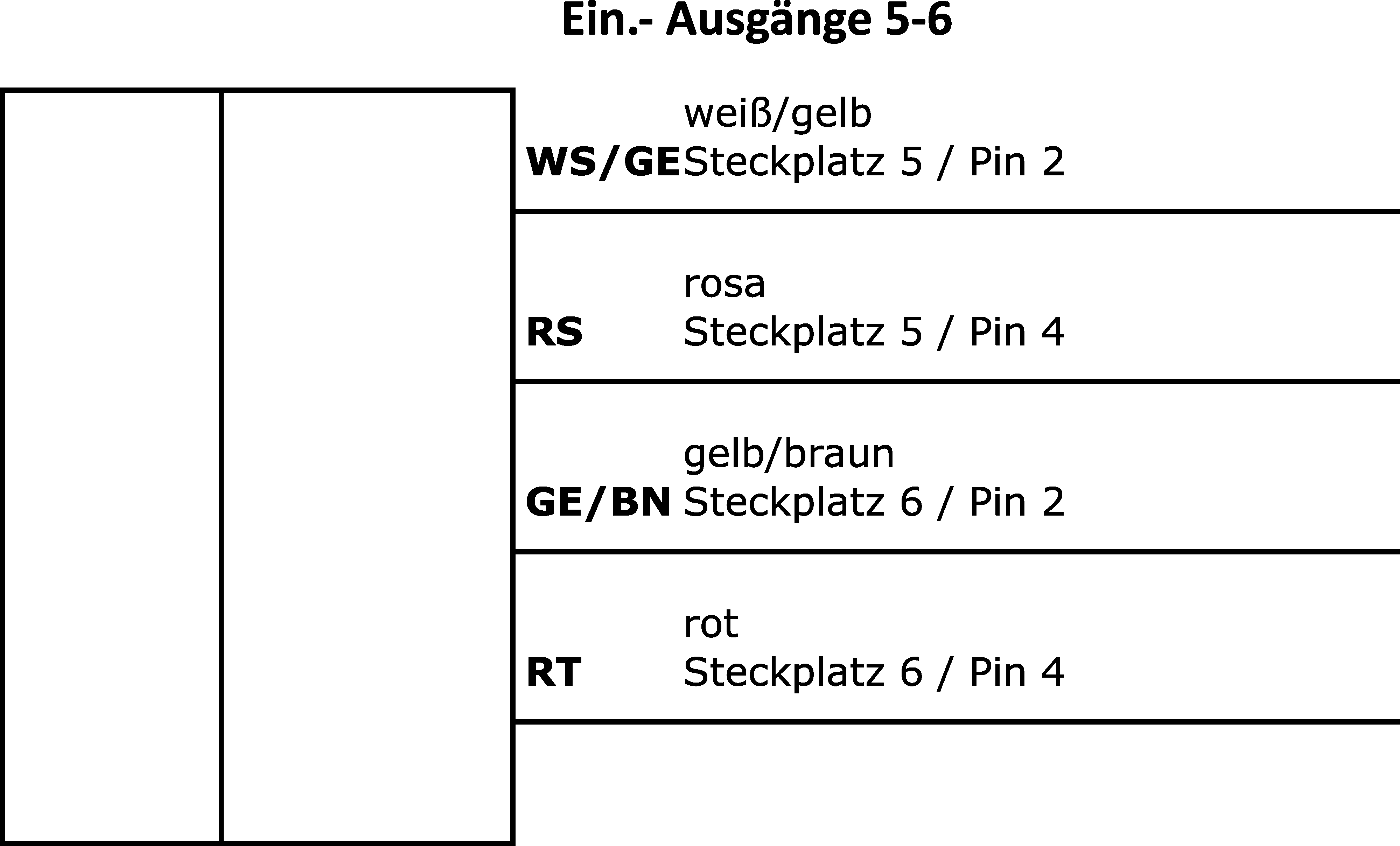

pngAnschlussbild InternetPNG-Datei, 38 KB
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC002585 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| POP-konform | Ja |
| TSCA-konform | Ja |
| SCIP-Nummer | f203c158-a8a9-49d5-9df2-6c16b879df28 |
| IPF Produktgruppe | 855 Kabeldosen/-stecker (Verteiler,Zubehör,diverses) |
| Verpackungsmaße | 350 x 80 x 450mm |
| Bruttogewicht | 1.606g |
| Zolltarifnummer | 85444290 |
| WEEE-Nummer | 40951076 |
