Anschlusstechnik - Kabeldosen / -stecker einseitig konfektioniert
VKA05A44
Bestand knapp
Anschlussleitung, 10m, Dose 6polig gerade, freies Leitungsende, 6x0,14mm², PVC grau, Ø4,9mm, 350V, Geschirmt
Vergleichen
Anschlusstechnik - Kabeldosen / -stecker einseitig konfektioniert
ipf Kabeldosen dienen hauptsächlich dazu, den elektrischen Anschluss von Sensoren herzustellen. Ihre Eigenschaften sind geprägt durch die robuste Ausführung, in höchsten Schutzarten (IP67 | IP68 | IP69K) und auf Wunsch mit einer 360° Abschirmung. Mit den Eigenschaften: busfähig, schleppketten- und robotertauglich, öl-, chemikalienbeständig, schweißfunkenbeständig, ihrer reinigungsmittelresistents oder Widerstandsfähigkeit gegen Hochdruck- und Dampfstrahlreinigung, dem erweiterten Temperaturbereich bis zu +230°C, der Schnellanschlusstechnik oder besonderen Datenübertragungseigenschaften werden die Kabeldosen allen Anforderungen der Automatisierungstechnik gerecht.
Elektrische Eigenschaften
- Art des Steckkontaktes Anschluss A
- Female (Buchse)
- Ausführung elektrischer Anschluss B
- freies Leitungsende
- Durchgangswiderstand
- 0,14mOhm
- Leitungsdurchmesser
- 4,9mm
- Polzahl Anschluss A
- 6
- Betriebsspannung (AC 50Hz)
- 350V
- Betriebsspannung (DC)
- 350V
- Geschirmt
- Ja
Mechanische Eigenschaften
- Leiterquerschnitt
- 0,14mm²
- Ader-Zahl
- 6
- Farbe des Kabelmantels
- grau
- Kabellänge
- 10m
- Kabelzuführung Anschluss A
- gerade
- Werkstoff des Kabelmantels
- Kunststoff (PVC)
- Zul. Kabelaußentemperatur, fest verlegt
- -40 - 80°C
Sonstige Eigenschaften
- Flammwidrig
- nach EN 60332-1-2
- Umgebungstemperatur
- -5 - 50°C
- Halogenfrei
- Ja
- LABS-frei
- Ja
- Ozon und UV-beständig
- Ja
- Ausführung
- Anschlussleitung
Schutzschlauch
Schlüsseleinsatz SW14 für AV000140
Bestand knapp
Drehmomentschlüssel SW9 / SW13
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 15 KB
-
dwg2DDWG-Datei, 498 KB
-
stp3DSTP-Datei, 339 KB
-

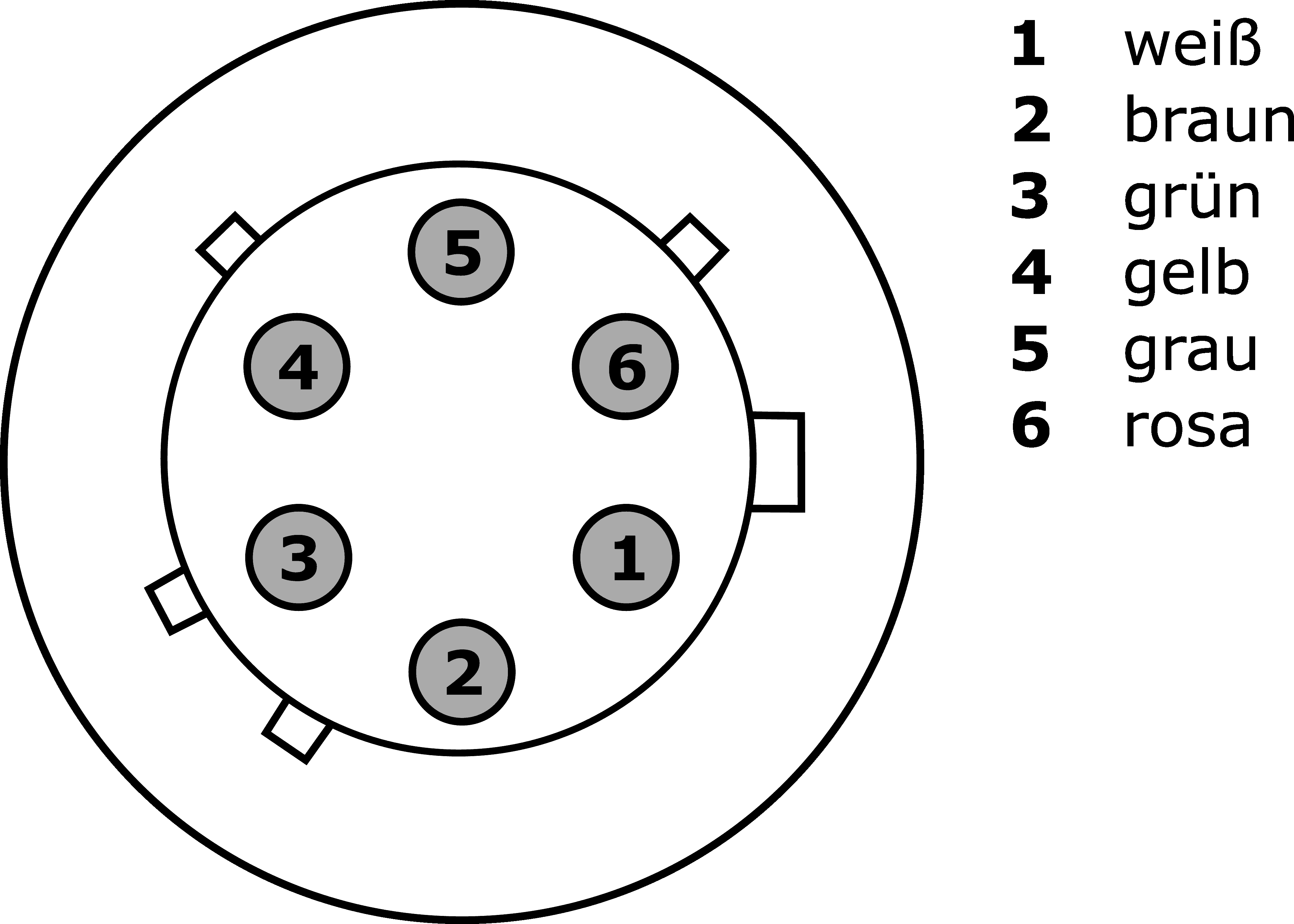

pngAnschlussbild InternetPNG-Datei, 15 KB
Produktkonformität
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27279218 |
| eClass-7.1 | 27279218 |
| eClass-8.0 | 27279218 |
| eClass-9.0 | 27060311 |
| eClass-9.1 | 27060311 |
| ETIM-6.0 | EC001855 |
| ETIM-7.0 | EC001855 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| IPF Produktgruppe | 856 Kabeldosen/ -stecker (diverse) |
| Verpackungsmaße | 200 x 300 x 300mm |
| Bruttogewicht | 366g |
| Zolltarifnummer | 85444290 |
| WEEE-Nummer | 40951076 |
