VL600124
Menge | Preis | Ersparnis |
---|---|---|
1 | 151,50 € | – |
5 | 146,96 € | 3% / 4,54 € |
10 | 143,93 € | 5% / 7,57 € |
20 | 139,38 € | 8% / 12,12 € |
50 | 133,32 € | 12% / 18,18 € |
Logikmodule - Feldverteiler
Ein Verknüpfen von digitalen Signalen direkt an der Maschine kann zu einer erhebliche Kosten- und Aufwandsminimierung beitragen. Ein klassischer Anwendungsfall ist das Verknüpfen verschiedener Signale direkt im Feld. So lassen sich lange Leitungswege vieler einzelner Geräte vermeiden, dies trägt zu einer deutlichen Minimierung des Verdrahtungsaufwands bei und reduziert den Bedarf an Steuerungseingängen. Alle Eingangssignale an den Logikmodulen werden durch integrierte LED visualisiert und sind voneinander elektrisch entkoppelt. So werden Einflüsse von einem Gerät auf das andere sicher verhindert. Die Ausgänge der Module sind überlastsicher und das anstehende Signal wird ebenfalls über eine LED angezeigt. Neben logischen Eingangssignalverknüpfungen wie UND bzw. ODER sind auch Versionen mit Signalwechselkontrolle verfügbar. Die ipf-Logikmodule stehen zur Hutschienenmontage oder als Feldmodule zur Verfügung. Deswegen und wegen des robusten Gehäuses, welches sich durch eine hohe Schutzart gegen das Eindringen von Staub und Wasser auszeichnet, sind unsere Geräte in allen Bereichen von Maschinen, Anlagen und Werkzeugen einsetzbar.
Elektrische Eigenschaften
- Anzahl der Eingänge pro Logikeinheit
- 4
- Anzahl der elektrischen Anschlüsse Anschluss A
- 4
- Anzahl der elektrischen Anschlüsse Anschluss B
- 1
- Anzahl der Logikeinheiten
- 1
- Ausführung elektrischer Anschluss A
- Steckverbinder M12
- Ausführung elektrischer Anschluss B
- Steckverbinder M12
- Bemessungsschaltstrom
- 200mA
- Logik
- ODER
- Polzahl Anschluss A
- 4
- Polzahl Anschluss B
- 4
- Betriebsspannung (DC)
- 10 - 30V
- Ausgangslogik
- A1 = E1 ∨ E2 ∨ E3 ∨ E4
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Breite
- 60mm
- Höhe
- 41,5mm
- Länge
- 122mm
- Montageart
- Schraubbefestigung
- Schutzart (IP)
- IP67
- Werkstoff des Gehäuses
- Kunststoff
Sonstige Eigenschaften
- Umgebungstemperatur
- -20 - 70°C
Kabeldosen M12 3adrig
Kabeldosen M12 5polig konfektionierbar
Kabeldosen M12 4adrig
M12 Verschlussschraube
Kabeldosen M12-Dose M12-Stecker 4adrig
Kabeldosen M12 4polig konfektionierbar
Kabelstecker M12 4polig konfektionierbar
Simulationsstecker M12
Datenblätter
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 126 KB
-
dwg2DDWG-Datei, 116 KB
-
stp3DSTP-Datei, 943 KB
-

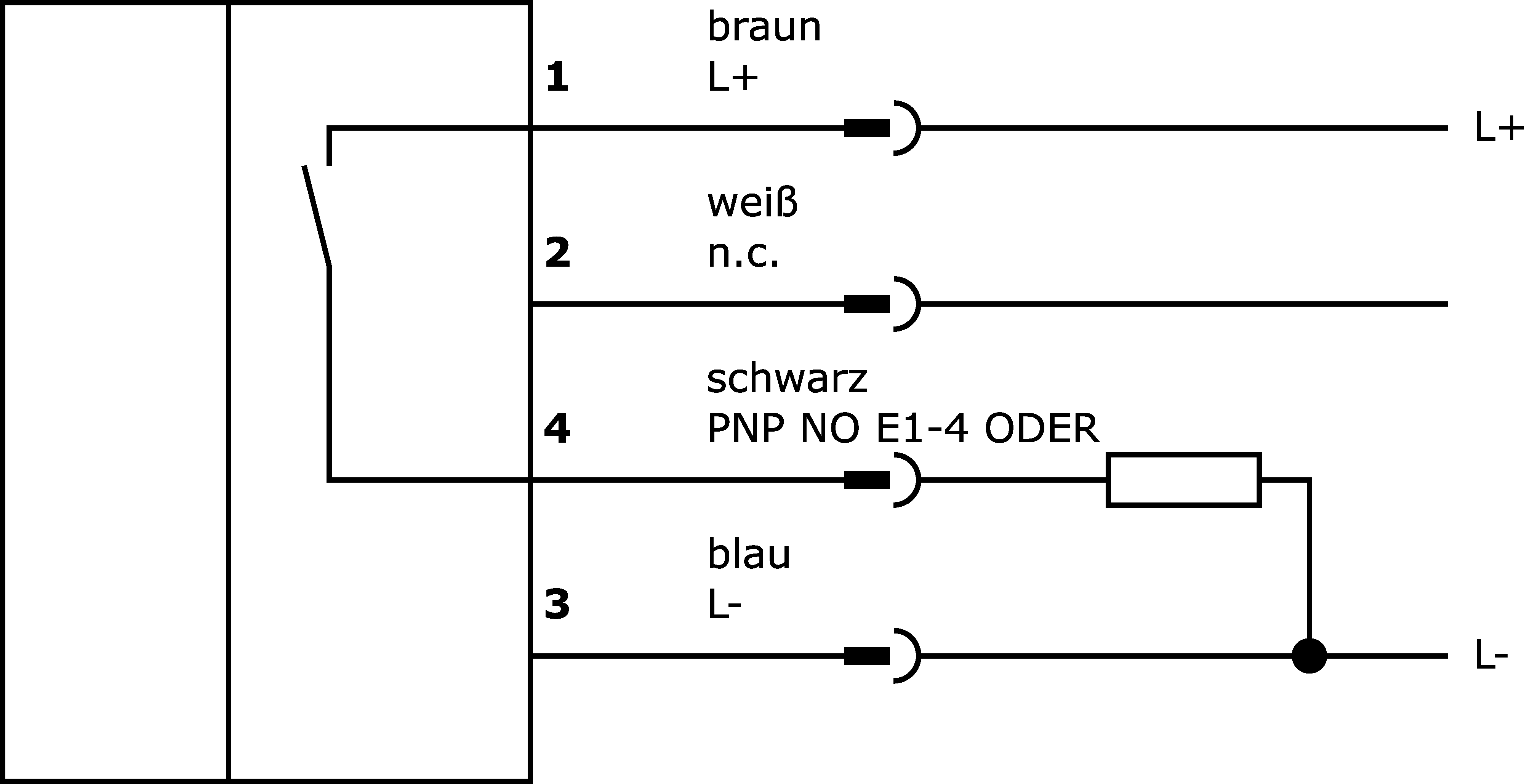

pngAnschlussbild InternetPNG-Datei, 38 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 324 KB
-
pdfMaterial CompliancePDF-Datei, 407 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 253 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
Klassifizierung | Klasse |
---|---|
eClass-7.0 | 27242216 |
eClass-7.1 | 27242216 |
eClass-8.0 | 27242216 |
eClass-9.0 | 27242216 |
eClass-9.1 | 27242216 |
ETIM-6.0 | EC001417 |
ETIM-7.0 | EC001417 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
REACH-konform | Ja |
IPF Produktgruppe | 800 Verschiedenes |
Verpackungsmaße | 99 x 60 x 160mm |
Bruttogewicht | 260g |
Zolltarifnummer | 85365005 |
WEEE-Nummer | 40951076 |
