Ständig steigende Energiepreise erhöhen den Kostendruck. Wer Energie einsparen und Kosten senken will, muss wissen, welche Maschinen, Anlagen und Prozesse im Betrieb für besonders hohe Verbräuche verantwortlich sind. Hinzu kommt, dass viele Unternehmen ihre tatsächliche Kapazitätsauslastung nicht kennen, weil sie nach wie vor nur lückenhaft oder gar nicht ihre Produktions-/Prozessdaten erfassen.

Mit dem ipf-Gateway, dem ipf-Energiemessmodul und optional dem ipf-Erweiterungsmodul ist beides nun denkbar einfach – ohne aufwendige Umbauten und hohe Investitionskosten!

Noch nie war es wohl leichter, ein effektives Energiemonitoring und durchgängiges Energiemanagement gemäß ISO-50001 zu implementieren und zu realisieren. Gleiches gilt für die Erfassung der wichtigsten Produktions-/Prozessdaten, um wirklich zielgerichtete Entscheidungen treffen zu können.

Viele Aufgaben – Aber nur eine einzige vielseitige Lösung.

Das ipf-Gateway stellt als herstellerunabhängige Plattform gemeinsam mit einer leistungsstarken Visualisierungssoftware eine hohe Kompatibilität zu allen derzeit im Markt verfügbaren Hardware- und IT-Systemen sicher.

Dank einfacher Handhabung und Skalierbarkeit werden mit der ipf-Systemlösung nachhaltige Energieeinsparungen und valide Daten zur Kapazitätsauslastung der Produktion gelebte Praxis. Auch in Ihrem Unternehmen!

Das leistungsstarke ipf-Gateway mit ARM-Prozessor und großem Ringspeicher zur kontinuierlichen Datenerfassung überzeugt durch hohe Konnektivität und bietet vielfältige Möglichkeiten für den einfachen Einstieg in ein individuelles Energiemonitoring und/oder in eine effektive Produktions-/Prozessdatenerfassung.

HIGHLIGHTS:

• Gateway zur Erfassung von Energieströmen und/oder Produktions-/Prozessdaten
• Direkter Anschluss an eine Steuerung (SPS) via OPC U/A-Schnittstelle
• Flexible Skalierung mit zusätzlichen digitalen und/oder analogen Sensoren
• Integrierter Datenspeicher
• Linux-basiertes Betriebssystem „onboard“
• Visualisierungssoftware vorinstalliert (Freeware)
• Bis zu 4 Analogeingänge
• 6 programmierbare I/Os
• Unterstützt vielfältige Protokolle: Modbus, CAN, MQTT, HTTP, Cloud of Things, OPC U/A, DB/SQL
• Ethernet und Backplane-Bus-Anschluss für Energiemess- und Erweiterungsmodule

Das ipf-Energiemessmodul dient in Kombination mit den ipf-Stromwandlern zur kontinuierlichen Messung und Auswertung von Energieverbräuchen in 1- und 3-Phasennetzen (z. B. Wirk-, Blind- und Scheinleistung, Energie usw.). Eine ideale Lösung für die Energieüberwachung bspw. von Maschinen, Anlagen sowie Druckluftkompressoren und zur Ermittlung des CO₂-Fußabdrucks einer Fertigung im Hinblick auf ein ab 2028 verpflichtendes Nachhaltigkeitsreporting „Corporate Sustainability Reporting Directive“ (CSRD).

Einfach das Energiemessmodul per Ethernet oder Backplane-Bus an das ipf-Gateway anschließen, Stromwandler installieren und loslegen. Bei Bedarf lässt sich das System per LAN, WLAN oder LTE in ein Netzwerk integrieren oder durch zahlreiche Softwareschnittstellen an übergeordnete Systeme anbinden.

Das ipf-Energiemessmodul lässt sich zudem auch ohne Gateway einsetzen.

HIGHLIGHTS:

• Modul mit Stromwandler zur Messung und Auswertung von Energieverbräuchen
• Ideal zur Überwachung von Maschinen, Anlagen und Druckluftkompressoren
• Einfacher Anschluss an das ipf-Gateway via Ethernet oder Backplane-Bus
• Optional auch als Stand-Alone-Lösung einsetzbar
• Erfassungen z. B. von Wirk-, Blind- und Scheinleistung, Energie etc.
• Einfache Integration in verschiedene Netzwerke

Das ipf-Erweiterungsmodul erhöht die Anzahl an Schnittstellen, wenn die I/Os des ipf-Gateways nicht ausreichen sollten (12 x digital-IN / 6 x digital-OUT / 6 x analog-IN / 2 x analog-OUT). Bis zu 10 ipf-Erweiterungsmodule sind an einem ipf-Gateway möglich.

Das Modul kann überdies als Einzelgerät und „Datensammler“ eingesetzt werden, wenn bereits ein System zur Signalverarbeitung und -visualisierung vorhanden ist.

HIGHLIGHTS:

• Einfach Erweiterung von digitalen und analogen Sensorschnittstellen
• Eingänge: 12 x digital und 6 x analog, Ausgänge: 6 x digital und 2 x analog
• Bis zu 10 Erweiterungsmodule an ein ipf-Gateway möglich
• Als Einzelgerät und „Datensammler“ einsetzbar

Das übersichtliche, dynamische Dashboard übernimmt die Visualisierung aller Messwerte und Daten auf PCs oder mobilen Endgeräten und basiert auf einer Open Source Software. Das hochflexible Dashboard ist daher auf vielfältige Weise individuell konfigurierbar und bietet durch zahlreiche Darstellungsoptionen einen schnellen Überblick über die wichtigsten Energieverbräuche und/oder Produktions-/Prozessdaten sowie Kennzahlen und -größen.

Dabei bietet das Dashboard vielfältige Optionen u.a. auch zur grafischen Darstellung von Daten aus verschiedenen Quellen, z. B. InfluxDB, MySQL, PostgreSQL oder Prometheus. Auch vergrößerte Darstellungen mit Detailansichten bspw. für eine höhere Auflösung von Zeitachsen etc. sind möglich.

Fertige Dashboards können in ein kompaktes JavaScript-Datenformat exportiert, auf anderen Gateways importiert und mit der Visualisierungssoftware geöffnet werden. Eine plattformunabhängige VNC-Verbindung ermöglicht die einfache teamweite Zusammenarbeit.

HIGHLIGHTS:

• Vielfältige Darstellungsoptionen (z. B. Tachometer-, Säulen-, Kurven-Diagramme, Heatmaps, Histogramme, uvm.)
• Einfache Auswahl individueller Detailansichten mit höherer Auflösung einzelner Darstellungen
• Schnelle automatische Alarmierungen z. B. anhand von Regeln, Bedingungen oder Schwellenwerten
• Problemloser Datentransfer per Email oder Messenger-Diensten
• Effiziente Teamarbeit über plattformunabhängige VNC-Verbindung

Das ipf-Gateway ermöglicht entweder die Überwachung, das Energiemonitoring und die Produktions-/Prozessdatenerfassung einer einzelnen Anlage oder lässt sich als vernetzte, fabrikweite Lösung implementieren. Für eine problemlose Kommunikation und Übernahme von Bestandsdaten beherrscht das ipf-Gateway alle gängigen Protokolle.

ipf electronic bietet darüber hinaus eine ganze Reihe an unterschiedlichen Sensoren für dezentrale Verbrauchsmessungen und für das Monitoring von Produktions-/Prozessdaten an.

Die erfassten Daten und Messwerte können im internen Speicher des ipf-Gateways abgelegt oder auf einen lokalen Server übertragen bzw. optional über eine sichere VPN-Verbindung in einer Cloud gespeichert werden.

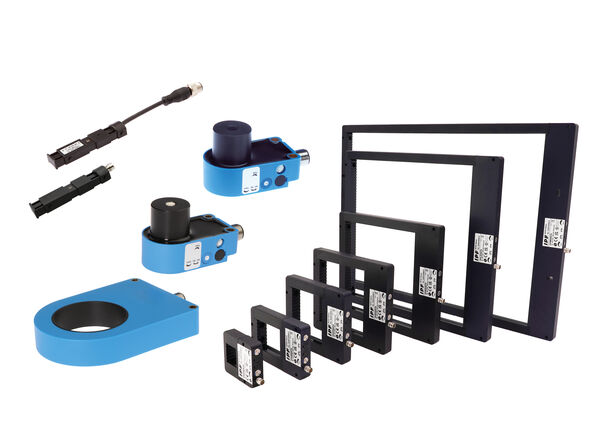

Ergänzend zum Gateway und den Energiemess- sowie Erweiterungsmodulen verfügt ipf electronic über eine große Auswahl an leistungsstarken Sensoren für Temperatur- und Verbrauchsmessungen von gasförmigen und flüssigen Medien, für Verbrauchsmessungen von Betriebs- und Hilfsstoffen sowie zur Erfassung von Produktionsdaten (z. B. Ermittlung produzierter Stückzahlen oder IO- und NIO-Teile, Füllstandkontrolle, etc.)

Hier eine Übersicht mit den wesentlichen Funktionen und Merkmalen.
