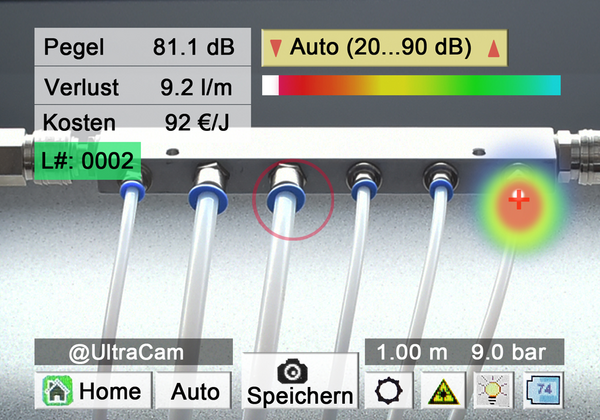

Der spezielle Schalltrichter AU000030 bzw. die sogenannte UltraCam des UY000003  ist das wesentliche Unterscheidungsmerkmal zum Schalltrichter AU000026 des UY000002. Die UltraCam integriert neben einem Laserpointer und einer Kamera insgesamt 30 MEMS-Mikrofone. Die Intensitätsverteilung des von der Leckagestelle erzeugten Ultraschallsignals wird über diese Mikrofone aufgenommen, durch das Leckagesuchgerät in eine Fehlfarbendarstellung umgerechnet und im Kamerabild auf dem Touch-Farbdisplay visualisiert.

Als zusätzliche Option zur Ortung der Leckage wandelt das Gerät das nichthörbare Ultraschallsignal in hörbare Frequenzen um und überträgt diese an einen Kopfhörer.

Für den Einsatz in dunklen Umgebungsbedingungen sind im Schalltrichter 5 LEDs verbaut, die über einen Umgebungslichtsensor gesteuert werden.

Mit einem Gewicht von lediglich 600g gehört das UY000003 außerdem zu den leichtesten akustischen Kameras auf dem Markt.

• Visualisierung der Leckagestelle
• Schnellere Leckagesuche als mit herkömmlichen Mitteln
• Genaue Lokalisierung der Leckageposition über das Display
• 30 digitale MEMS-Mikrofone zur Visualisierung der Leckagestelle
• Umgebungslichtsensor mit 5 LEDs zur Inspektion auch in dunklen Umgebungen
• Lecksuche auch in lauten Umgebungen ohne Produktionsunterbrechungen*
• Intuitive Bedienung, keine Schulung erforderlich*
• Exakte Berechnung von Leckagen (l/min oder cfm) und Kosten pro Jahr*
• Lange Betriebszeit bis zu 7 Stunden ohne aufladen*

_{*auch beim UY000002}

Bei der Drucklufterzeugung werden erhebliche Energiemengen verbraucht. Befindet sich eine Leckage in einem Druckluftnetz, bedeutet das immer auch Mehrkosten an Energie, da ein Kompressor allein für den Ausgleich des Luftdrucks im Verbrauchsnetz mehr Leistung benötigt.

Mit den Leckagesuchgeräten spüren Sie nicht nur gezielt Undichtigkeiten auf, sondern können überdies sämtliche relevanten Informationen dokumentieren, inklusive der Kosten , die durch ein Leck entstehen und letztendlich durch dessen Beseitigung in Einsparpotenziale münden.

Die nachstehende Tabelle zeigt eindrucksvoll, welche Zusatzkosten bei bestimmten Leckagegrößen pro Jahr anfallen können.

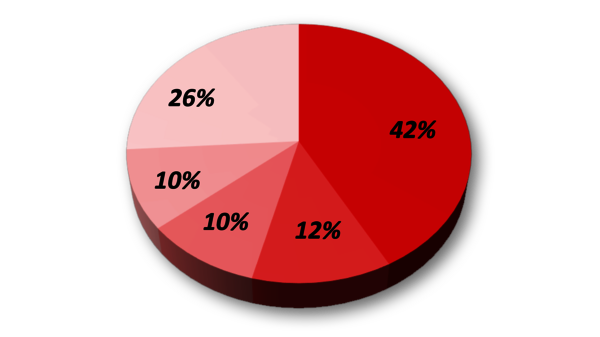

Die Einsparpotenziale bei der Drucklufterzeugung sind vielfältig, wobei bis zu 42% auf die Identifizierung und Beseitigung von Leckagen entfallen. Durch eine entsprechende Auslegung des Pneumatiksystems einschließlich eines Mehrdruck-Leitungsnetzes lassen sich rund 12% einsparen. Durch Wärmerückgewinnung und den Einsatz von Kompressoren mit variabler Motordrehzahl sind jeweils 10% an Einsparungen möglich. 26% entfallen schließlich auf sonstige Maßnahmen.

ÜBERSICHT UND VERGLEICH KOFFERSETS

Mit den gleichermaßen robusten wie handlichen Hartschalenkoffern UYKS0001 für das Leckagesuchgerät UY000002 und UYKS0002 für das UY000003 ist alles sicher verstaut und stets griffbereit an einem Ort. Im inneren der Koffer befinden sich zur Ablage der Geräte und des Zubehörs entsprechende Inlays aus Schaumstoff. Der Inhalt beider Koffer ist bis auf die beiden Leckagesuchgeräte identisch. So verfügt das UY000003 über eine UltraCam mit 30 digitalen MEMS-Mikrofone und einen Umgebungslichtsensor mit zusätzlichen LEDs zur Inspektion in dunklen Umgebungen. Im Gegensatz zum UY000002 kann das UY000003 zudem eine Leckage visualisieren (über das integrierte Farbdisplay).

KOFFERSET INHALT: UYKS0001

• Leckagesuchgerät mit Touch-Farbdisplay und integrierter Laserabstandsmessung
  (inklusive Auswertesoftware)
• Schalltrichter

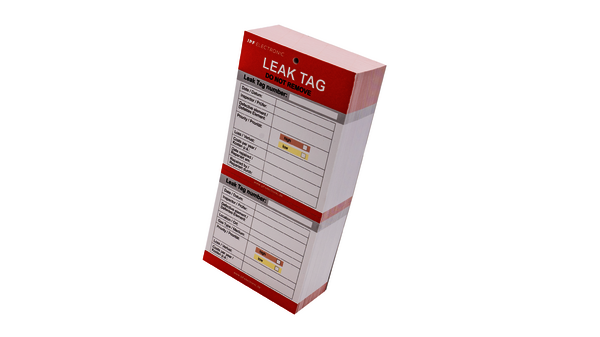

• Leak-Tags (100 Stück)
• Richtrohr mit Spitze zur punktgenauen Ortung

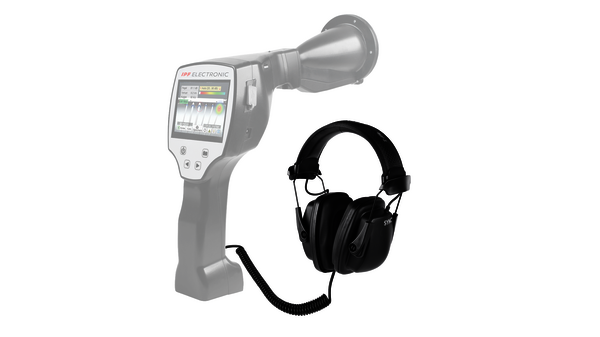

• Schalldichter Kopfhörer
• Steckernetzteil

KOFFERSET INHALT: UYKS0002

• Leckagesuchgerät mit Touch-Farbdisplay und integrierter Laserabstandsmessung
  (inklusive Auswertesoftware)
• UltraCam mit 30 MEMS-Mikrofonen (zur Visualisierung der Leckage)
• Umgebungslichtsensor mit 5 LEDs
• Schalltrichter UltraCam
• Leak-Tags (100 Stück)
• Richtrohr mit Spitze zur punktgenauen Ortung
• Schalldichter Kopfhörer
• Steckernetzteil
