YT450020
Menge | Preis | Ersparnis |
---|---|---|
1 | 473,80 € | – |
5 | 459,59 € | 3% / 14,21 € |
10 | 450,11 € | 5% / 23,69 € |
20 | 435,90 € | 8% / 37,90 € |
50 | 416,94 € | 12% / 56,86 € |
Temperatur-Sensoren - Kompaktsysteme
Die Temperaturmessung ist in vielen industriellen Anwendungen von großer Bedeutung. Wir unterscheiden zwischen zwei unterschiedlichen Messprinzipen: 1. Berührungslos und 2. Medienberührend. Eine berührungslose Messung erfolgt über infrarote Strahlung, welche eine Bestimmung von Temperaturen bis zu 1800°C erlaubt, da keine Peripherie des Systems, wie etwa der Messfühler, Kontakt zum Medium oder Objekt benötigt. Aufgrund dessen finden diese Geräte oft ihren Einsatz in Schmieden, Walzwerken oder im Allgemeinen in Stahl verarbeitenden Betrieben. Die medienberührende Messung erfolgt meist in Kombination mit einem PT100 Thermowiderstand, welcher dann an die Auswerteelektronik bzw. Anzeigegeräte angeschlossen wird. Einsatzgebiete für diese Systemvarianten finden sich z.B. in Kühlkreisläufen, Vorratsbehältern, Abgassystemen, Absaugungen oder Lüftungssystemen.
Elektrische Eigenschaften
- Ausführung der Schaltfunktion
- Öffner/Schließer
- Ausführung des Analogausgangs
- 4 - 20mA
- Ausführung des elektrischen Anschlusses
- Klemmanschluss
- Ausführung des Schaltausgangs
- PNP
- Ausführung des Sensors
- Stabfühler
- Ausschaltverzögerung
- 0 - 50ms
- Bemessungsschaltstrom
- 200mA
- Bereitschaftsverzögerung
- 10.000ms
- Einschaltverzögerung
- 0 - 50s
- Einstellverfahren
- Parametrierung
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 200mA
- Polzahl
- 4
- Spannungsabfall
- 2,5V
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 21,6 - 26,4V
- Anzeige
- LED-Anzeige
- Geeignet als 2 Punktregler
- Ja
- Geeignet als Begrenzer
- Ja
- Geeignet als Wächter
- Ja
Mechanische Eigenschaften
- Ausführung des Prozessanschlusses
- G1/2 Zoll
- Bauform
- Quader
- Breite
- 50mm
- Druckfestigkeit
- 100bar
- Einschraubtiefe
- 48mm
- Gewindelänge
- 29mm
- Gewindesteigung
- 1mm
- Höhe
- 78mm
- Länge
- 108mm
- Mediumtemperatur
- -40 - 120°C
- Schutzart (IP)
- IP65
- Werkstoff des Gehäuses
- Kunststoff (PBT)
- Werkstoff des Messaufnehmers
- Edelstahl 1.4571
Sonstige Eigenschaften
- Umgebungstemperatur
- -20 - 60°C
- Ausführung
- Einschraubarmatur
Kabeldosen M12 4adrig mit Schirm
Kabeldosen M12 4polig konfektionierbar
Kabeldosen M12 4adrig
Datenblätter
Anleitungen
Zeichnungen
-
jpgTechnische ZeichnungJPG-Datei, 221 KB
-
dwg2DDWG-Datei, 220 KB
-
stp3DSTP-Datei, 125 KB
-

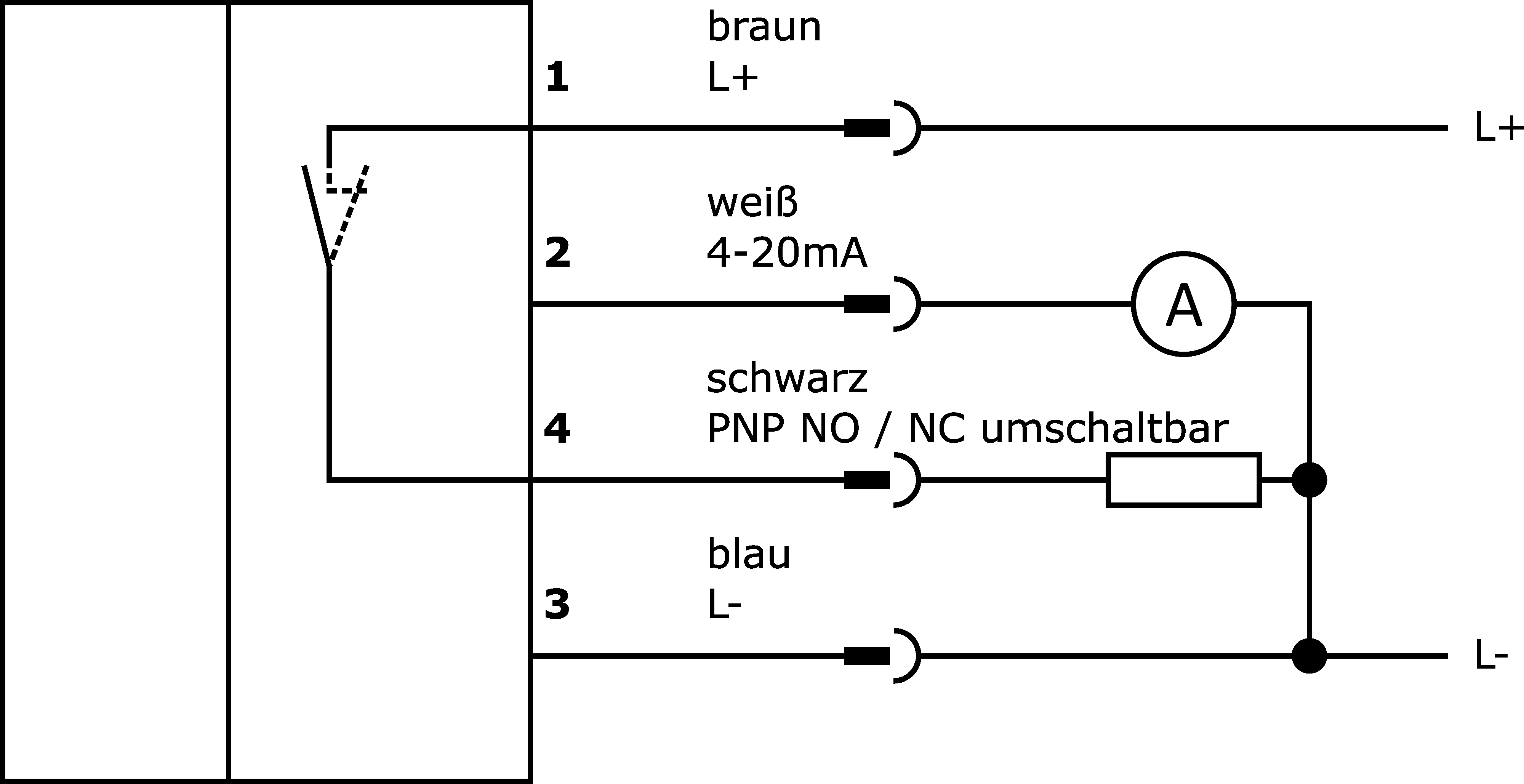

pngAnschlussbild InternetPNG-Datei, 14 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 324 KB
-
pdfMaterial CompliancePDF-Datei, 407 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 254 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
Klassifizierung | Klasse |
---|---|
eClass-7.0 | 27200208 |
eClass-7.1 | 27200208 |
eClass-8.0 | 27200208 |
eClass-9.0 | 27200208 |
eClass-9.1 | 27200208 |
ETIM-6.0 | EC000601 |
ETIM-7.0 | EC000601 |
Merkmal | Wert |
---|---|
RoHS konform | Ja |
REACH-konform | Ja |
IPF Produktgruppe | 310 Temperatursensoren |
Verpackungsmaße | 138 x 95 x 210mm |
Bruttogewicht | 480g |
Zolltarifnummer | 90251900 |
WEEE-Nummer | 40951076 |
