Füllstand-Sensoren - Kapazitiv

FK92E117

FK92E117
Listenpreis
2.024,20 €
Menge Preis Ersparnis
1 2.024,20 €
5 1.963,47 € 3% / 60,73 €
10 1.922,99 € 5% / 101,21 €
20 1.862,26 € 8% / 161,94 €
50 1.781,30 € 12% / 242,90 €
Auf Anfrage

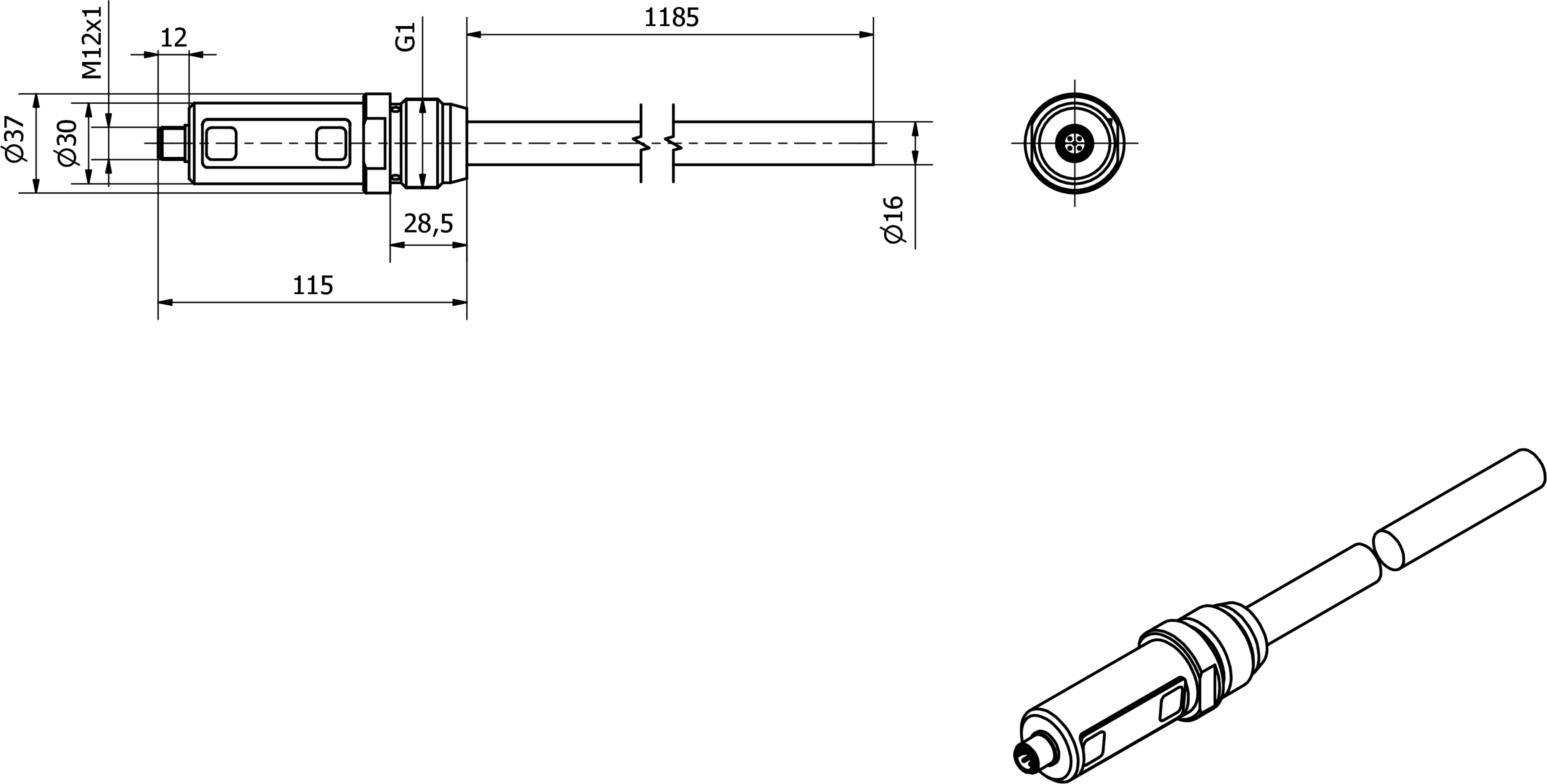

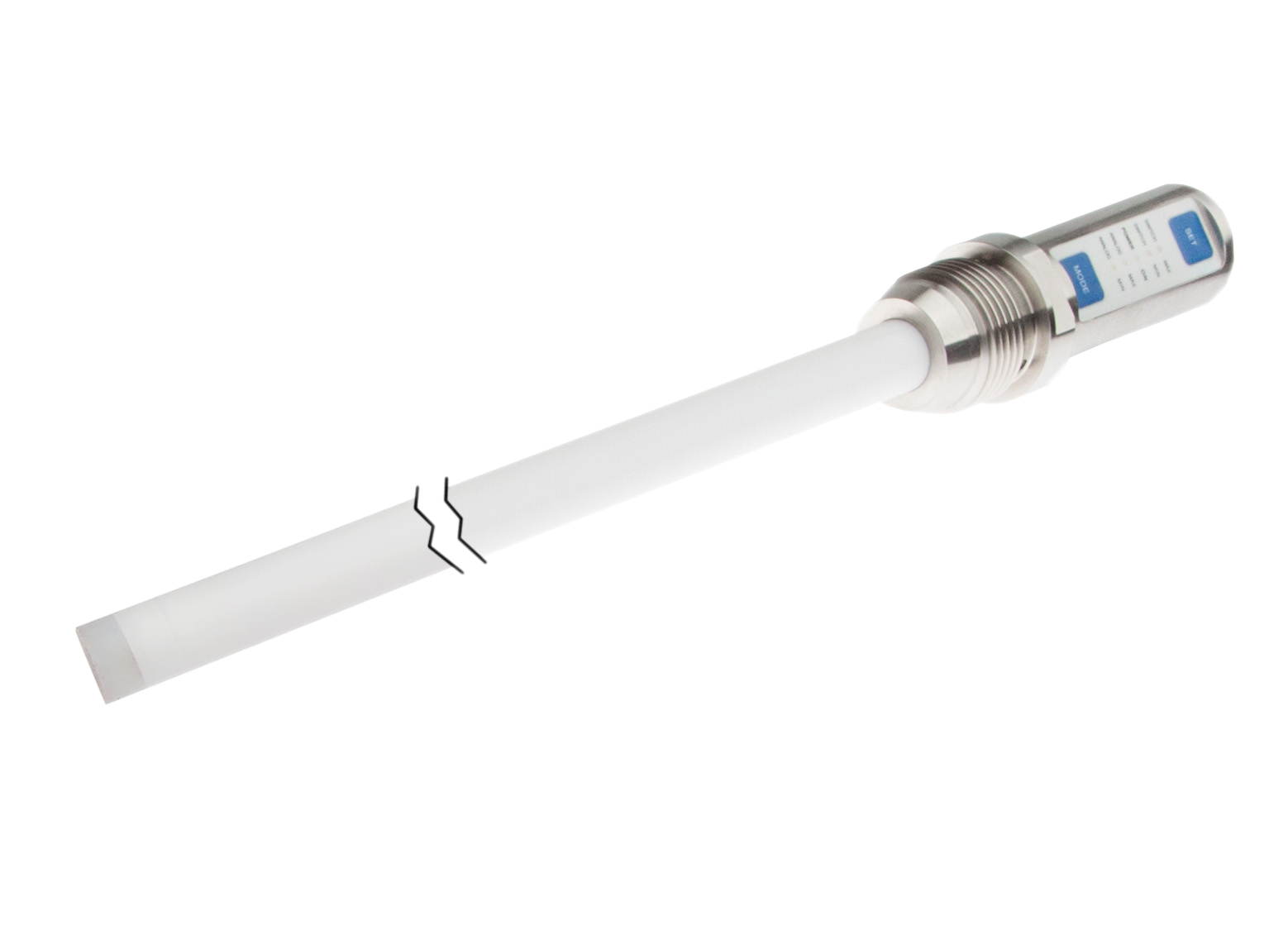

Sensor Füllstand, kapazitiv, 1" 1288lang, G1", 18-30V DC, PNP/NPN programmierbar/konfigurierbar, 4-20mA, M12-Steckverbinder 5polig, Edelstahl 1.4305+PTFE, IP67, Sonde 1x Ø16mm 1185lang, Parametrierung
Vergleichen

Füllstand-Sensoren - Kapazitiv

Es gibt Füllstand- und Niveausensoren, die nach verschiedenen Messprinzipien arbeiten. Die Auswahl des Sensors hängt vom zu erfassenden Medium und den Umgebungsbedingungen ab. Der Materialfluss in einem Rütteltopf lässt sich hervorragend mit induktiven Füllstandsensoren abfragen, deren Pendel von dem im Topf befinden Material bewegt wird. Das Erfassen von Füllständen flüssiger oder fester Medien ist z.B. mit kapazitiver Füllstandsensorik umsetzbar. Diese funktionieren nach dem Prinzip des Kondensators, das Medium verändert die Dielektrizität zwischen zwei Elektroden. Die dabei hervorgerufene Änderung wird in ein digitales Ausgangssignals umgesetzt. Eine weitere Alternative zur Erfassung von Füllständen leitfähiger Medien bieten konduktive Füllstandrelais. Der Widerstand zwischen Bezugs- und Messelektrode wird bestimmt. Bei Unter- oder Überschreiten einer eingestellten Schwelle schaltet ein Relaisausgang.

Elektrische Eigenschaften

Anzahl der Sonden
1
Ausführung der Schaltfunktion
programmierbar/konfigurierbar
Ausführung des Analogausgangs
4 - 20mA

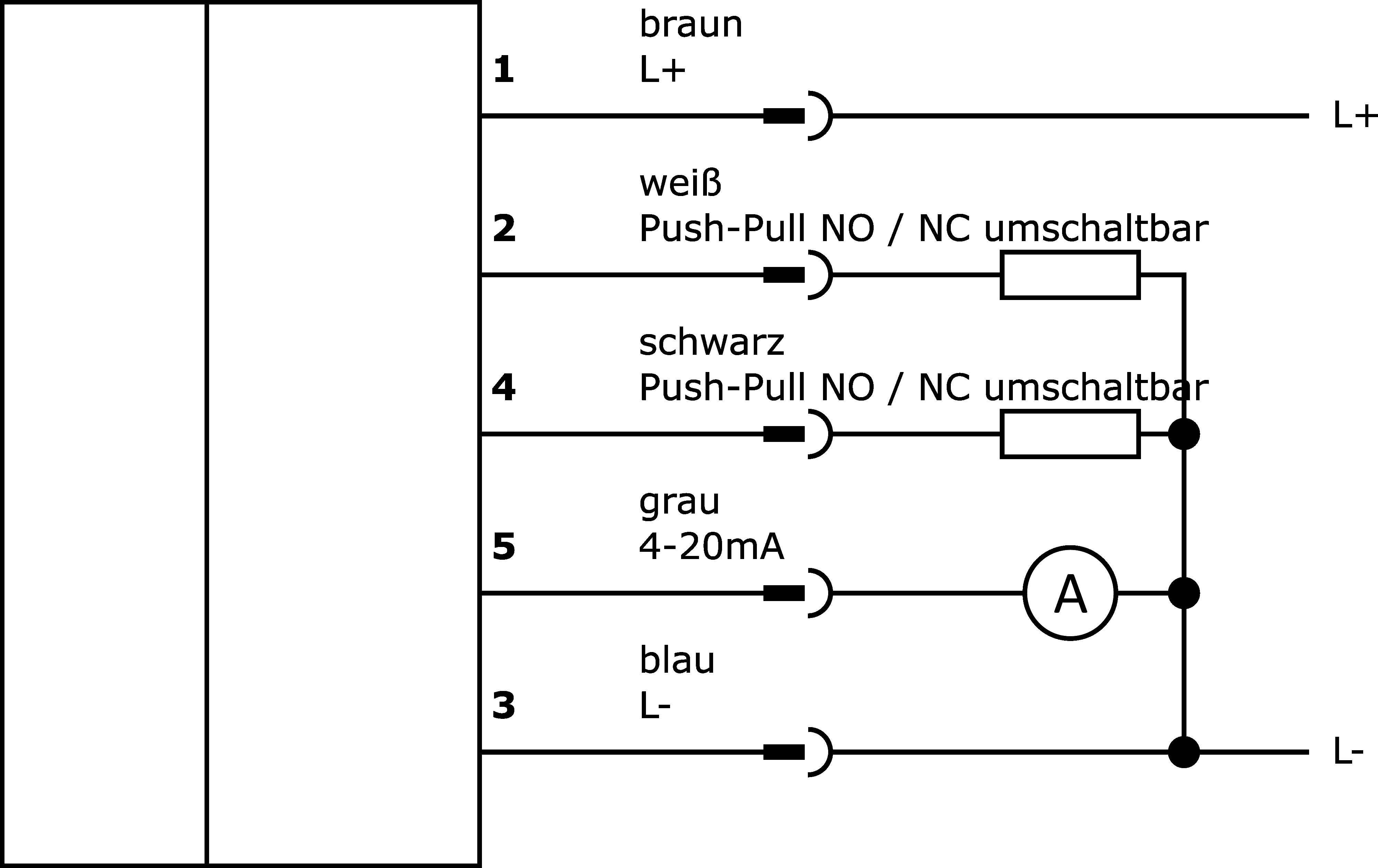

Ausführung des elektrischen Anschlusses
Steckverbinder M12
Ausführung des Schaltausgangs
PNP/NPN
Bemessungsschaltstrom
100mA
Einstellverfahren
Parametrierung
Kurzschlussfest
Ja
Leerlaufstrom
33mA
Physikalisches Messprinzip
kapazitiv
Polzahl
5
Schaltfrequenz
1Hz
Verpolungssicher
Ja
Betriebsspannung (DC)
18 - 30V
Anpassbare Ausgangsfunktionen
Schaltpunkt
Anzeige
LED-Anzeige

Mechanische Eigenschaften

Ausführung des Prozessanschlusses
G1 Zoll
Bauform
rund
Druckfestigkeit
1bar
Durchmesser der Sonde
16mm
Gewindelänge
28,5mm
Länge
1.288,5mm
Länge der Sonde
1.185mm
Mediumtemperatur
-25 - 100°C
Schutzart (IP)
IP67
Werkstoff des Gehäuses
Edelstahl 1.4305
Werkstoff des Messaufnehmers
Kunststoff (PTFE)
Gewindemaß
1 Zoll
Durchmesser
30mm

Sonstige Eigenschaften

Umgebungstemperatur
-25 - 55°C
Finden Sie Zubehör für FK92E117 in diesen Produktgruppen:

Kabeldosen M12 5adrig mit Schirm

Kabeldosen M12 4polig konfektionierbar

Kabeldosen M12 5polig konfektionierbar

Mutter G1

Klassifizierung Klasse
eClass-7.0 27371813
eClass-7.1 27371813
eClass-8.0 27371813
eClass-9.0 27371813
eClass-9.1 27371813
ETIM-6.0 EC001447
ETIM-7.0 EC001447
Merkmal Wert
RoHS konform Ja
REACH-konform Ja
IPF Produktgruppe 350 Füllstandsensoren (kapazitiv/konduktiv)
Verpackungsmaße 100 x 100 x 1.350mm
Bruttogewicht 950g
Zolltarifnummer 85365019
WEEE-Nummer 40951076
