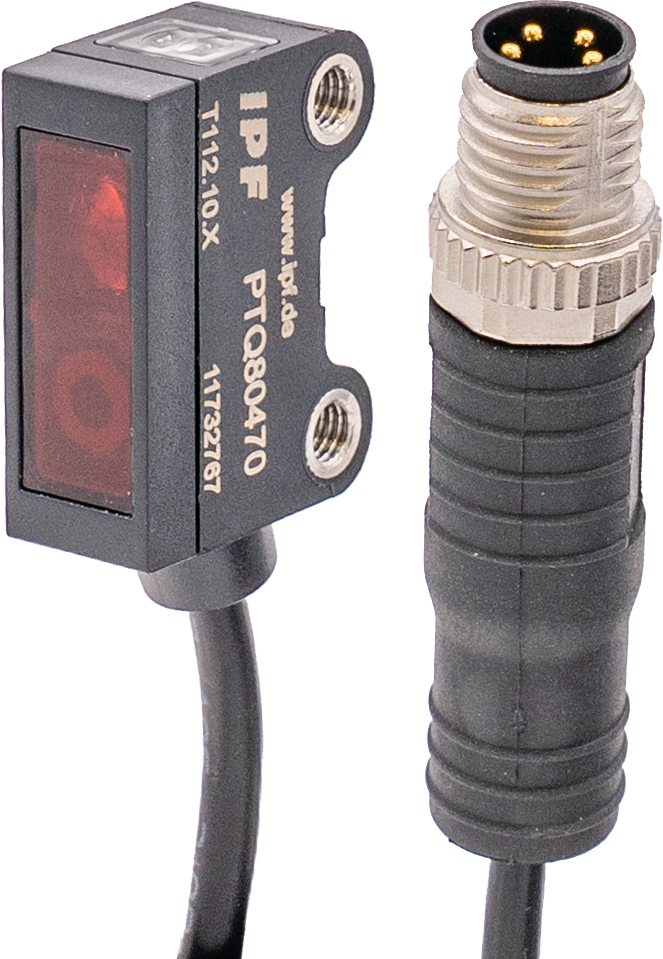

PTQ80470

Der PTQ80470 arbeitet mit einer Laserdiode, die ein punktförmiges, gepulstes Rotlicht mit einer Wellenlänge von 680nm aussendet. Die Tastweite des Sensors reicht von 3 bis 132mm, der Einstellbereich liegt bei 20 bis 120mm. Im Fokuspunkt, bei einem Abstand von 40mm, beträgt der Durchmesser des Lichtpunktes nur 0,3mm, bei der maximal einstellbaren Tastweite von 120mm sind es 4mm Der Sensor ist kurzschlussfest und verpolungssicher, wodurch er sich besonders robust und sicher im Betrieb zeigt. Mit einer Schaltfrequenz von bis zu 1kHz und einer Ansprechzeit von 0,5ms ist der Sensor mit Hintergrundausblendung (elektronisch) äußerst schnell und präzise.

Vorteile
- Laserdiode Punkt, Rotlicht gepulst
- Laserschutzklasse 1
- Teach-In-Funktion am Sensor
- Unterdrückung gegenseitiger Beeinflussung

Reflextaster mit Hintergrundausblendung
Reflextaster mit Hintergrundausblendung erkennen, ob sich ein Objekt innerhalb des eingestellten Schaltabstands befindet. Objekte, die sich außerhalb dieses Bereichs befinden, werden als Hintergrund ausgeblendet und lösen kein Schaltsignal aus. Im Gegensatz zu energetischen Reflextastern ist der Schaltpunkt bei Reflextastern mit Hintergrundausblendung weitgehend unabhängig von den Remissionseigenschaften des Objekts. Das Produktportfolio umfasst Reflextaster mit Hintergrundausblendung, die entweder nach dem Triangulationsprinzip (mechanisch / elektronisch) oder dem Lichtlaufzeitprinzip arbeiten.

Triangulation (elektronisch)
Bei Triangulationssensoren mit elektronischer Schaltpunkteinstellung wird das vom Objekt remittierte Licht auf ein Empfangselement im Sensor, beispielsweise ein PSD (Position Sensitive Device), projiziert. Die Position des Lichtflecks auf dem Empfangselement wird elektronisch ausgewertet und zur Bestimmung des Objektabstands herangezogen. Der Schaltpunkt lässt sich je nach Sensorausführung entweder über eine Teach-in-Taste oder über IO-Link einstellen.

Teach-In
Das komfortable und verschleißfreie Teach-Verfahren ermöglicht eine flexible und passgenaue Einstellung der Sensoren. Zum Einlernen der Sensoren genügt eine Berührung der Teach-In-Fläche auf der Rückseite der Sensoren mit einem beliebigen ferromagnetischen Werkzeug. Eine blaue LED zeigt optisch an, ob das Einlernen erfolgreich war. Fünf Minuten nach Anlegen der Betriebsspannung bzw. nach dem letzten Teach-in-Vorgang wird die Teach-In-Verriegelung automatisch aktiviert.
