Flexible, sencillo, preciso y seguro

Sistema de montaje universal de ipf

Los sensores son indispensables en muchas aplicaciones. Sin embargo, un montaje fiable es tan importante como la propia solución del dispositivo. Un sensor montado incorrectamente puede provocar una conmutación defectuosa y, por tanto, perjudicar considerablemente el buen funcionamiento de máquinas e instalaciones. Problemas que ya no deberían existir con el sistema de montaje universal de ipf electronic para el montaje flexible, preciso y sencillo de sensores.

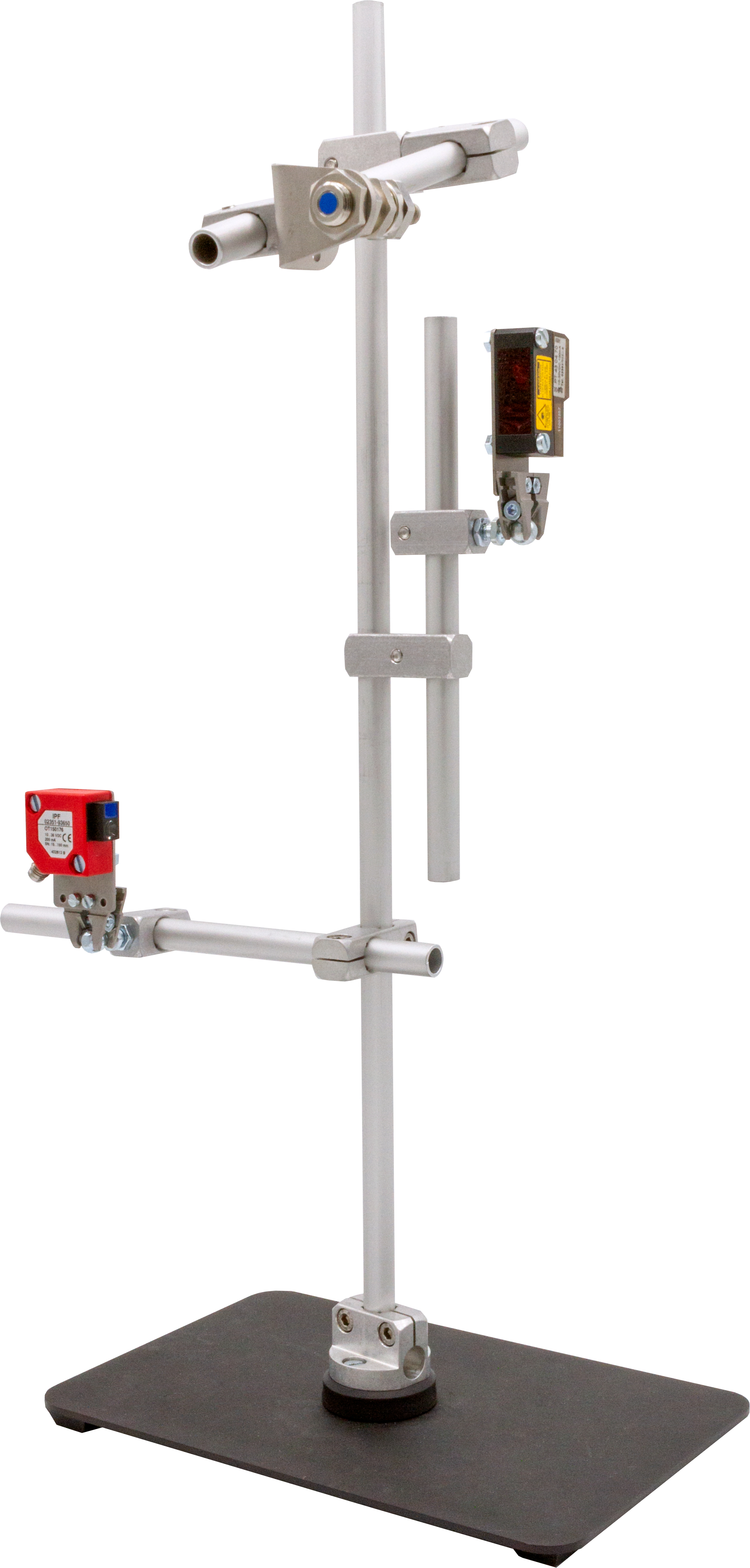

El sistema de montaje modular se basa en dos tubos de aluminio con un diámetro de 12 mm (longitud de 200 mm y 500 mm) que se pueden acortar individualmente según sea necesario y, a continuación, fijarse de forma segura con una variedad de abrazaderas. Por ejemplo, un imán de sujeción para el soporte de la abrazadera de pie AY000162 permite fijar fácilmente la estructura de montaje a una pieza magnética de la máquina, por ejemplo.

El sistema se complementa con soportes de abrazadera montados en superficie, paralelos y en cruz, incluidas versiones ajustables. El soporte de pinza de montaje AY000164 también integra una rosca interior M6, que puede utilizarse para fijar diversos soportes de montaje de acero inoxidable para sensores de tamaños M8, M12, M18 y M30, así como los soportes universales de eficacia probada con cabeza esférica de ipf electronic. Estos soportes pueden montarse en placas, perfiles o chapas metálicas, por ejemplo, con un solo tornillo y ofrecen un alto grado de libertad de movimiento para facilitar el ajuste de los sensores.

El sistema de montaje personalizable se completa con el soporte de montaje AY000172 sin orificios para un ajuste personalizado in situ.
