Menos con más

Primer módulo lógico dual totalmente electrónico de ipf

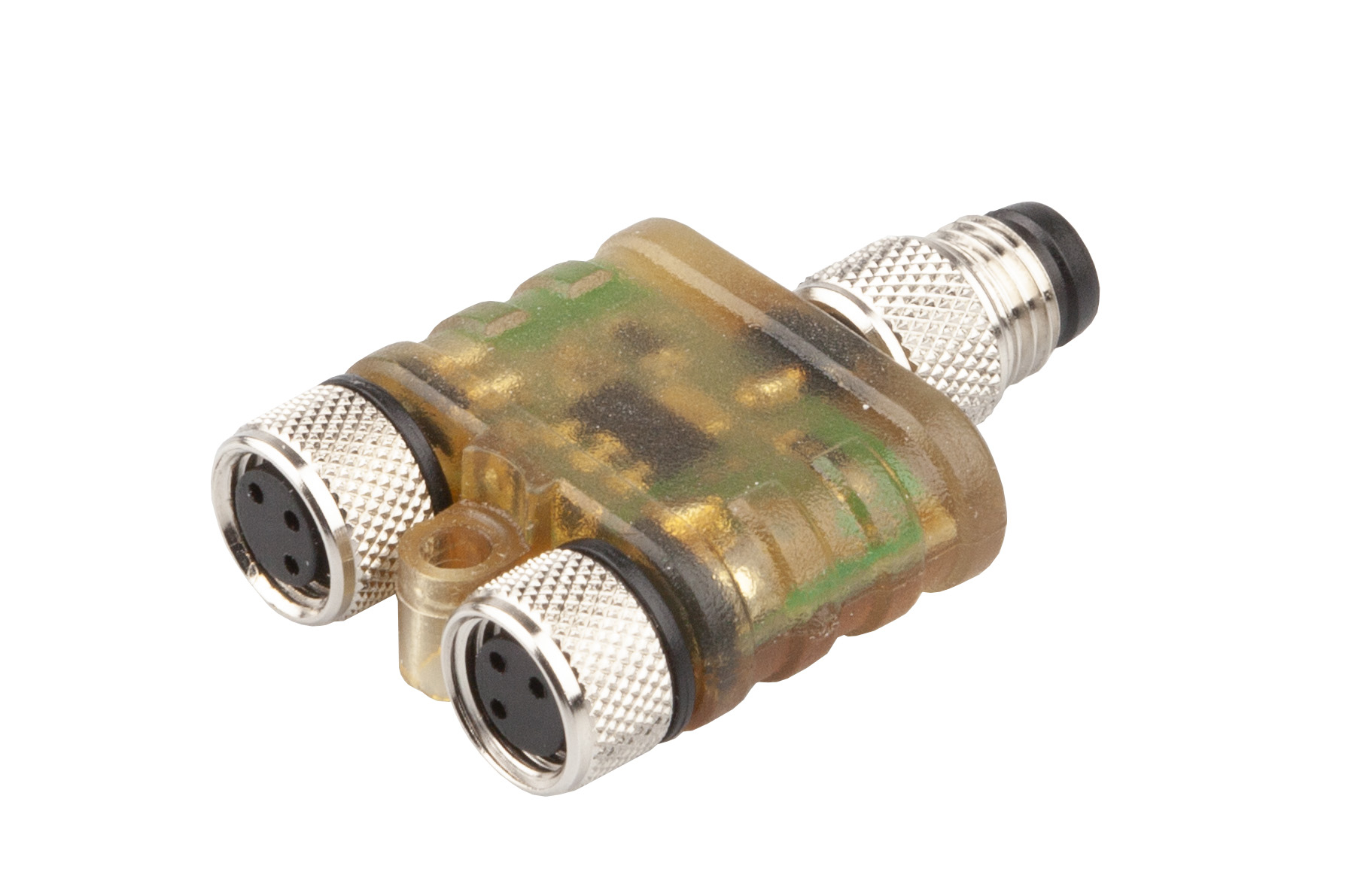

Desde hace más de 20 años, ipf electronic ofrece módulos lógicos que enlazan lógicamente las salidas de varios sensores, lo que reduce significativamente tanto la necesidad de entradas de control como el esfuerzo de cableado. Ahora, el especialista en sensores presenta el VL150102 el primer módulo lógico doble totalmente electrónico.

Las salidas de los sensores conectados al módulo lógico se conectan en AND a través de la electrónica integrada. Esto significa que la salida de conmutación del distribuidor sólo se activa cuando se conectan simultáneamente las salidas de conmutación de ambos sensores. Soluciones similares ya disponibles en el mercado conmutan los dispositivos conectados en serie mediante cableado interno. La salida de conmutación del primer sensor proporciona internamente la tensión de funcionamiento para el segundo sensor. La salida del segundo dispositivo es entonces la salida de conmutación del distribuidor. Dependiendo de la caída de tensión o de la corriente de arranque de un sensor, esto puede dar lugar a un comportamiento de conmutación inseguro. Especialmente en el caso de los sistemas de control que requieren un determinado nivel de tensión, este tipo de conexiones en serie provocan problemas repetidamente.

La electrónica del nuevo módulo lógico VL150102 en cambio, garantiza que se apliquen señales "limpias" a la unidad de control, igual que si sólo hubiera un sensor conectado.

El estado de conmutación de la salida del módulo lógico se señaliza mediante un LED, claramente visible gracias a la carcasa transparente. La distancia entre las dos tomas M8 para las salidas de los sensores se ha dimensionado de forma que haya espacio suficiente para dos conectores autoconfeccionables. El módulo lógico ofrece mayor flexibilidad VL150102 también ofrece una flexibilidad añadida en combinación con otros módulos lógicos (por ejemplo, soluciones de la serie VL31 de ipf electronic), ya que esto permite que las señales enlazadas AND puedan enlazarse OR con otras señales.
